11.PositionierenSiedasneueBedienfeldsoinderlinkenHalterung,dassdieSteuerelementeander
Vorderseite,dieAnschlüsseundAnzeigendurchdieentsprechendenBohrungeninderHalterung
verlaufenunddiebeidenSchraublöcherinderneuenBedienfeld-Platineandenentsprechenden
HaltestiftenanderHalterungausgerichtetsind.BringenSiedanndieSchraubenan,umdie
Bedienfeld-Platinezubefestigen.

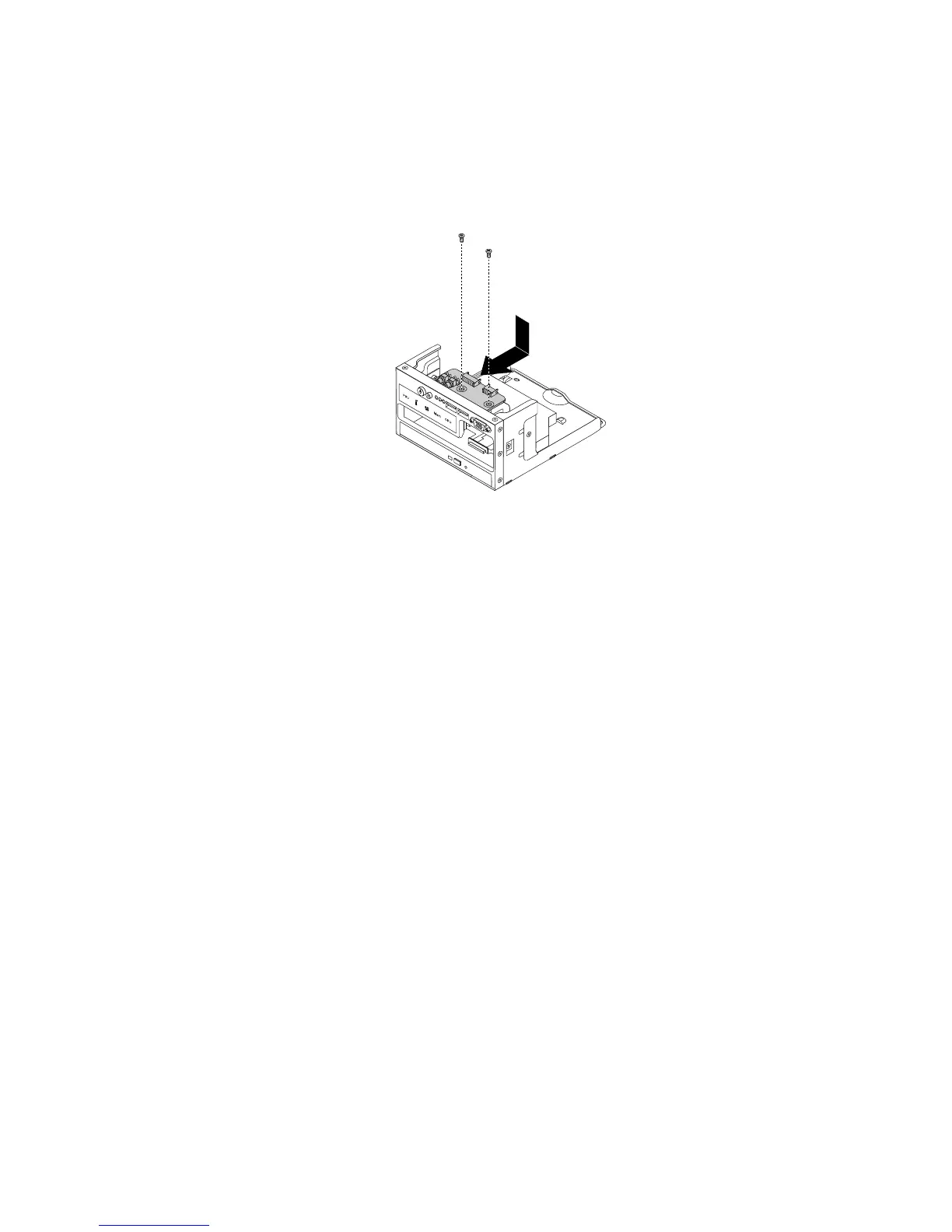

Abbildung126.Bedienfeld-PlatineinderlinkenHalterungvonServermodellenmit
2,5-Zoll-Festplattenlaufwerkpositioneninstallieren
12.SchließenSiedasBedienfeld-KabelunddasBedienfeld-USB-KabelanderRückseitederneuen
Bedienfeld-Platinean.
13.InstallierenSiedielinkeHalterungwiederundschließenSiedannalleKabelwiederan.Informationen
hierzundenSieimAbschnitt„LinkeHalterungentfernenunderneutinstallieren“aufSeite102
.
14.WennSieangewiesenwerden,diealteBedienfeld-Platineeinzusenden,befolgenSiegenaudie
VerpackungsanweisungenundverwendenSiefürdenVersanddasgelieferteVerpackungsmaterial.
WeiteresVorgehen:
•InformationenzurInstallationweitererHardwarendenSieindenentsprechendenAbschnitten.
•InformationenzumAbschließendesAustauschvorgangsndenSieimAbschnitt„Austauschvon
Komponentenabschließen“aufSeite191.
Diagnosemodulaustauschen
DieserAbschnittenthältAnweisungenzumAustauschendesDiagnosemoduls.DetaillierteInformationen
zumDiagnosemodulndenSieimAbschnitt„Diagnosemodul“aufSeite24.
DieserAbschnittenthältFolgendes:
•„DiagnosemodulbeiServermodellenmitacht3,5-Zoll-Festplattenlaufwerkpositionenaustauschen“
aufSeite184
•„DiagnosemodulbeiServermodellenmit2,5-Zoll-Festplattenlaufwerkpositionenaustauschen“aufSeite
185
DruckenSiezuBeginnallezugehörigenAnweisungenausoderstellenSiesicher,dassSiediePDF-Version
aufeinemanderenComputerzuReferenzzweckenanzeigenkönnen.
Anmerkung:JenachModellweichendieAbbildungenindiesemAbschnittmöglicherweisegeringfügig
vonIhremServerundIhremDiagnosemodulab.
Kapitel6.Hardwareinstallieren,entfernenoderaustauschen183
