7.BerührenSiemitderantistatischenSchutzhülle,indersichdieneueRAID-Kartebendet,eine
unlackierteOberächeanderAußenseitedesServers.NehmenSieanschließenddieneueRAID-Karte
ausderSchutzhülle.
Anmerkung:FassenSiedieRAID-KartevorsichtigandenKantenan.
8.BeachtenSiediegepunktetenLinieninderfolgendenAbbildung.SiegebendierichtigePositionder
neuenRAID-KarteinderNähedesPCI-Express-SteckplatzesaufderAdapterkartenbaugruppe1an.
DrückenSiedieneueRAID-KartevorsichtiggeradeindenSteckplatz,bissiefestsitztunddieHalterung
ebenfallsanderAdapterkartenbaugruppe1befestigtist.

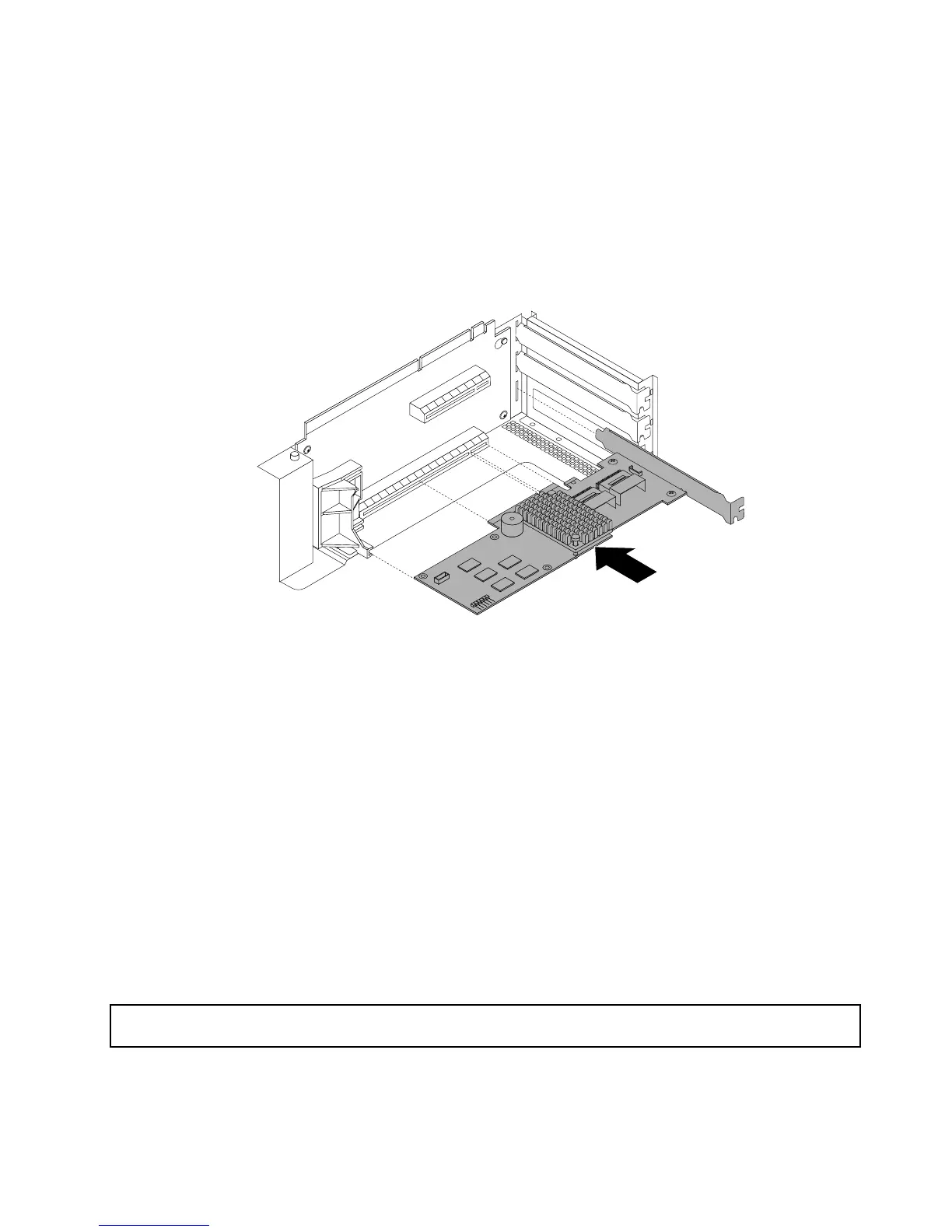

Abbildung64.RAID-Karteinstallieren
9.WennIhrServerübermehralsachtFestplattenlaufwerkeverfügt,schließenSiezuerst
zweiMini-SAS-zu-Mini-SAS-SignalkabelandieRAID-KarteanundinstallierenSiedanndie
Erweiterungskarte.InformationenhierzundenSieimAbschnitt„Erweiterungskarteinstallierenoder
entfernen“aufSeite122
.
10.SchließenSiedieKabelentsprechendIhrerServerkongurationan.InformationenhierzundenSieim
Abschnitt„Mini-SAS-zu-Mini-SAS-Signalkabelanschlüsse“aufSeite45
.
11.InstallierenSiedieAdapterkartenbaugruppe1erneut.InformationenhierzundenSieimAbschnitt
„Adapterkartenbaugruppe1austauschen“aufSeite174
.
WeiteresVorgehen:
•InformationenzurInstallationweitererHardwarendenSieindenentsprechendenAbschnitten.
•InformationenzumAbschließenderInstallationndenSieimAbschnitt„AustauschvonKomponenten
abschließen“aufSeite191.KongurierenSieanschließendRAIDfürIhrenServer.Informationenhierzu
ndenSieimAbschnitt„RAIDkongurieren“aufSeite76
.
RAID-Karteentfernen
Achtung:BevorSiedenServeröffnenoderReparaturversuchedurchführen,solltenSiedie„SafetyInformation
(Sicherheitsinformationen)“aufSeiteiii
unddie„Richtlinien“aufSeite89aufmerksamlesenundverstehen.
IndiesemAbschnittndenSieAnweisungenzumEntfernenderRAID-Karte.
Kapitel6.Hardwareinstallieren,entfernenoderaustauschen113
