Anmerkung:JenachModellweichendieAbbildungenindiesemAbschnittmöglicherweisevonIhrem
Serverab.
GehenSiewiefolgtvor,umdieAdapterkartenbaugruppe1zuauszutauschen:
1.EntnehmenSiealleDatenträgerausdenLaufwerkenundschaltenSiealleangeschlossenenEinheiten
unddenServeraus.ZiehenSiedannalleNetzkabelvondenNetzsteckdosenabundziehenSiealle
Kabelab,dieandenServerangeschlossensind.
2.WennderServerineinemGehäuserahmeninstalliertist,nehmenSieihnausdemGehäuserahmenund
legenSieihnaufeinerebenen,sauberenundantistatischenOberächeab.SehenSieindenmitdem
ServergeliefertenAnweisungenzurInstallationimGehäuserahmennach.
3.EntfernenSiedieServerabdeckung.InformationenhierzundenSieimAbschnitt„Serverabdeckung
entfernen“aufSeite92
.
4.EntfernenSiedasLüfterblech.InformationenhierzundenSieimAbschnitt„Lüfterblechentfernen
underneutanbringen“aufSeite100.
5.SuchenSiedieAdapterkartenbaugruppe1.InformationendazundenSieimAbschnitt
„Serverkomponenten“aufSeite33.
6.FassenSiedieAdapterkartenbaugruppe1andenKantenundhebenSiesievorsichtignachobenaus
demGehäuseheraus.

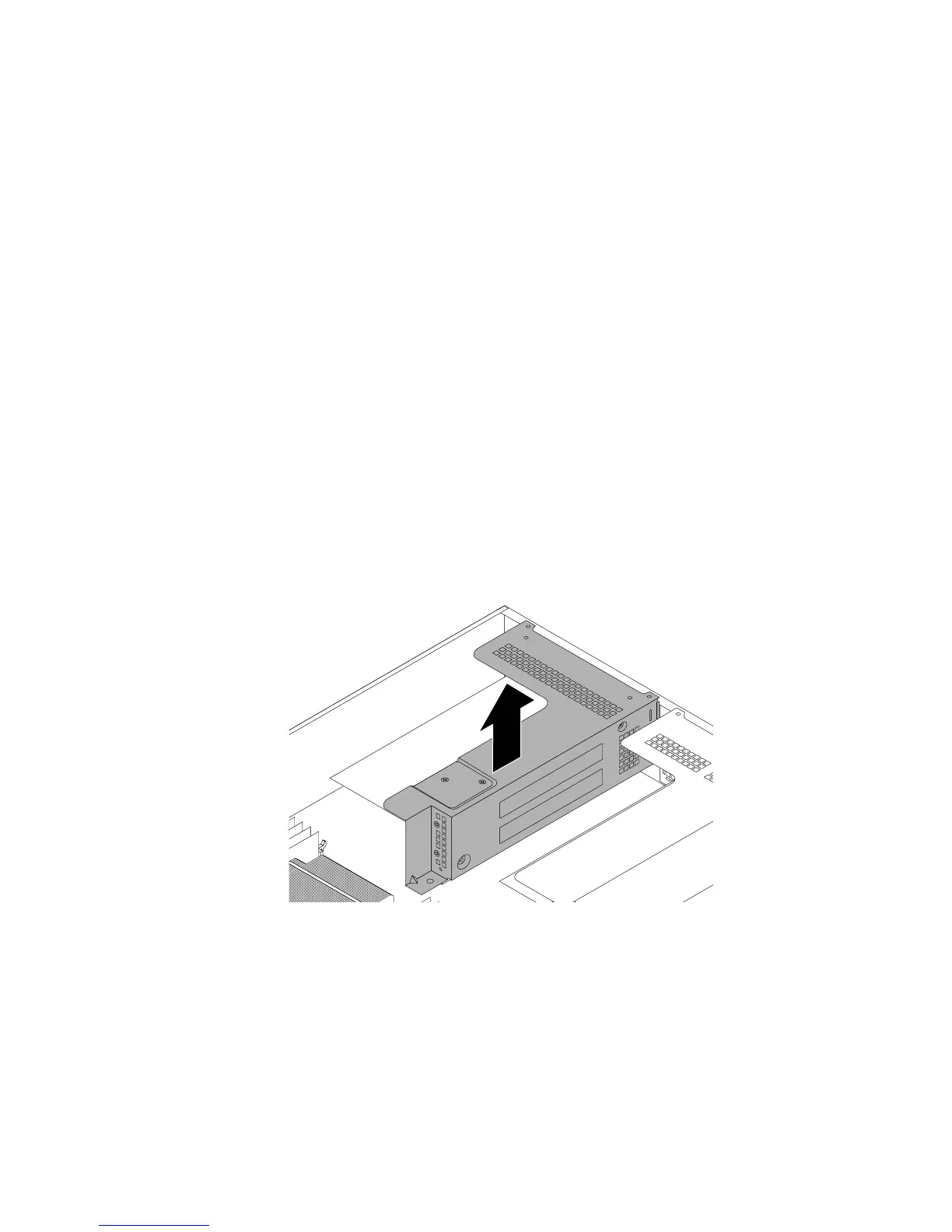

Abbildung119.Adapterkartenbaugruppe1ausdemGehäuseheben
7.WennaufderAdapterkartenbaugruppe1einePCI-Express-Karteinstalliertist(insbesonderefürdenFall,
dasseineRAID-KarteundeineErweiterungskarteinstalliertsind),notierenSiesichdieKabelanschlüsse,
ziehenSiealleKabelausderKarte/denKartenherausundentfernenSiedieAdapterkartenbaugruppe1
vollständigausdemGehäuse.
8.BerührenSiemitderantistatischenSchutzhülle,indersichdieneueAdapterkartenbaugruppe1
bendet,eineunlackierteOberächeanderAußenseitedesServers.NehmenSieanschließenddie
neueAdapterkartenbaugruppe1ausderSchutzhülle.
Kapitel6.Hardwareinstallieren,entfernenoderaustauschen175
