7.BerührenSiemitderantistatischenSchutzhülle,indersichdieneueAdapterkartenbaugruppe2
bendet,eineunlackierteOberächeanderAußenseitedesServers.NehmenSieanschließenddie
neueAdapterkartenbaugruppe2ausderSchutzhülle.
8.EntfernenSiediePCI-Express-Kartenggf.vonderaltenAdapterkartenbaugruppe2undinstallieren
SiesieaufderneuenAdapterkartenbaugruppe2.InformationenhierzundenSieimAbschnitt
„Ethernet-Karteinstallierenoderentfernen“aufSeite126
.
9.SchließenSiegegebenenfallssämtlicheKabelderPCI-Express-Kartenwiederandieneue
Adapterkartenbaugruppe2an.
10.PositionierenSiedieneueAdapterkartenbaugruppe2imGehäuseundrichtenSiesieamdafür
vorgesehenenSteckplatzaufderSystemplatineaus.AnderRückseitemüssenSiesieanden
entsprechendenSchienenführungenanderRückseitedesGehäusesausrichten.DrückenSie
anschließendvorsichtigdieneueAdapterkartenbaugruppe2geradenachuntenindasGehäuse,bis
siefestsitzt.
Anmerkung:FallseinePCI-Express-KarteaufderAdapterkartenbaugruppe2installiertist,passenSie
diePCI-Express-KartesorgfältigindasGehäuseeinundverlegenSiedieKabelordnungsgemäß.

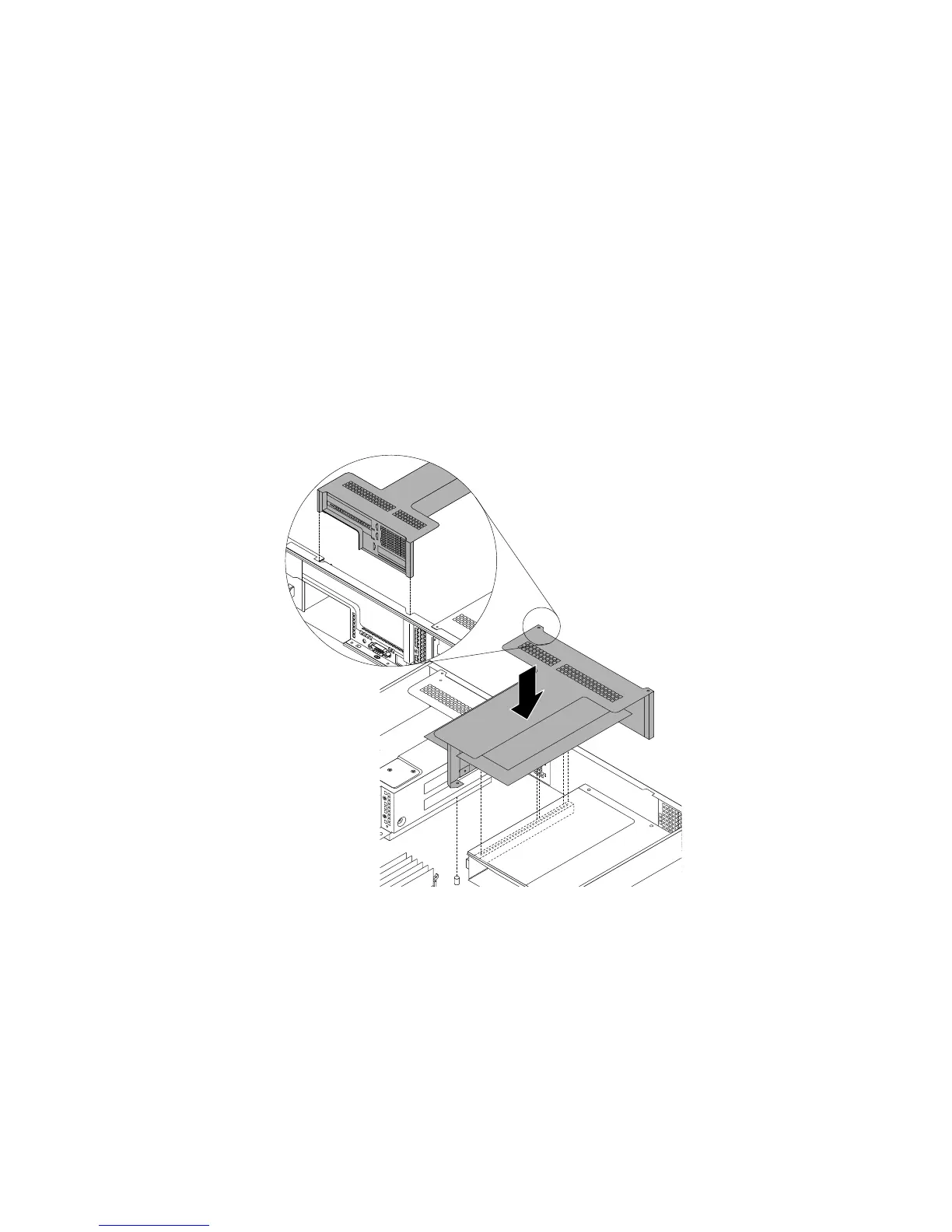

Abbildung122.Adapterkartenbaugruppe2installieren
11.WennSieangewiesenwerden,diealteAdapterkartenbaugruppe2einzusenden,befolgenSiegenaudie
VerpackungsanweisungenundverwendenSiedasgelieferteVerpackungsmaterial.
WeiteresVorgehen:
•InformationenzurInstallationweitererHardwarendenSieindenentsprechendenAbschnitten.
•InformationenzumAbschließendesAustauschvorgangsndenSieimAbschnitt„Austauschvon
Komponentenabschließen“aufSeite191.
