Nota:Segúnelmodelo,elaspectodelservidorpuedeserlevementediferentealasilustracionesdeeste
tema.
Paraextraeryreinstalarelalojamientoizquierdo,sigaestospasos:
1.Extraigatodoslossoportesdelasunidadesyapaguetodoslosdispositivosconectadosyelservidor.
Acontinuación,desconectetodosloscablesdealimentacióndelastomaseléctricasytodoslos
cablesqueesténconectadosalservidor.
2.Sielservidorseinstalaenunarmariobastidor,extraigaelservidordelarmariobastidorycolóquelo
enunasupercieplana,limpiayantiestática.ConsultelasInstruccionesdeinstalacióndelbastidor
queseproporcionanconelservidor.
3.Extraigalacubiertadelservidor.Consultelasección“Extraccióndelacubiertadelservidor”enla
página92
.
4.Extraigaelmarcobiseladofrontal.Consultelasección“Extracciónyreinstalacióndelmarcobiselado
frontal”enlapágina94.
5.Extraigaelescudoderefrigeración.Consultelasección“Extracciónyreinstalacióndelescudode
refrigeración”enlapágina100.
6.Sielservidortieneunaunidadópticadelgadainstalada,desconecteelcabledeseñalyelcablede
alimentacióndelaparteposteriordelaunidadóptica.
7.Anoteladisposicióndeloscablesysusconexiones,yluegodesconecteelcabledelpanelfrontal,el
cableUSBdelpanelfrontal,elcabledelmódulodediagnósticoyelcabledelconectorVGADB-15
frontaldelaplacadelsistema.Luego,suelteloscablesdecualquierclipoabrazaderasparacables
delchasis.
8.Extraigalosdostornillosquejanelalojamientoizquierdoy,acontinuación,desliceelalojamiento
izquierdofueradelchasis.

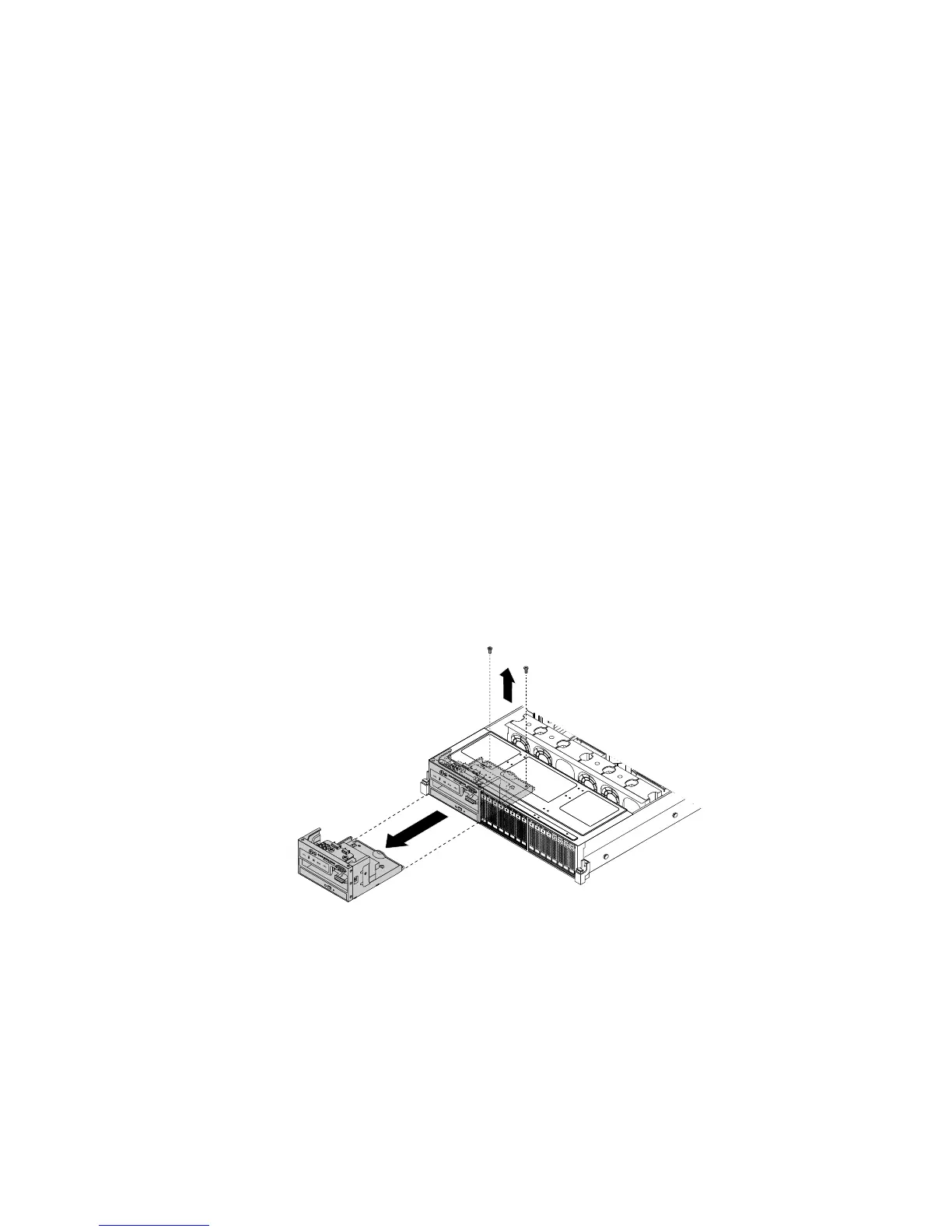

Figura54.Extraccióndelalojamientoizquierdo
Capítulo6.Instalación,extracciónosustitucióndehardware103
