6.HaydosranurasdelatarjetaPCIExpressenelconjuntodelatarjetadeexpansión1ylatarjetade
expansiónestáinstaladaenlaranuramáscorta.Desconecteloscablesdelatarjetadeexpansión.
Acontinuación,sujetelatarjetadeexpansiónporlosextremosytiresuavementedeellahaciafuera
delaranuradelatarjetaPCIExpress.
Nota:LatarjetadeexpansiónpodríacaberjustamenteenlaranuradelatarjetaPCIExpress.Sies
necesario,muevahaciaunladoyotroporiguallatarjetadeexpansiónhastaextraerlaporcompleto
delaranura.

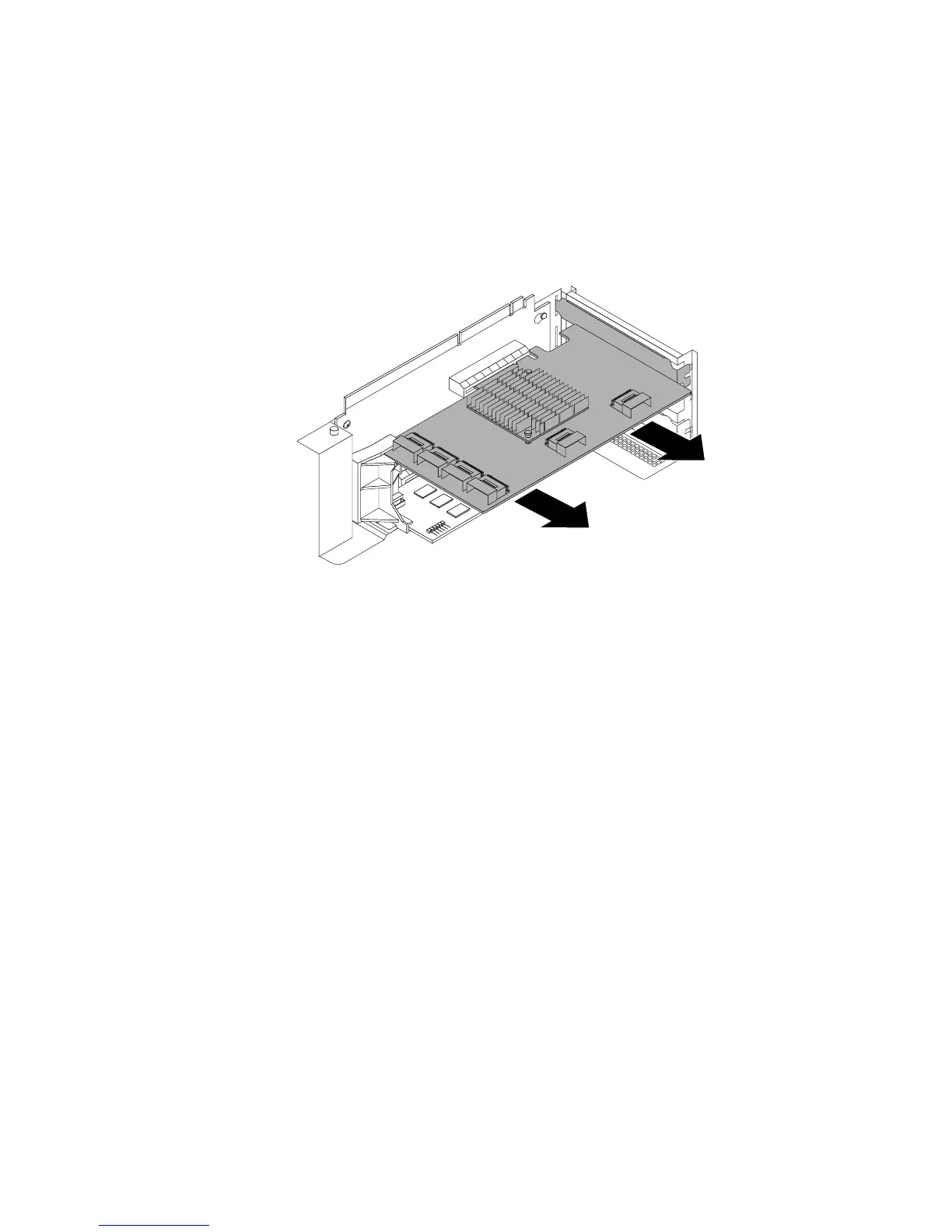

Figura72.Extraccióndelatarjetadeexpansión
7.Enfuncióndesusnecesidades,realiceunadeestasacciones:
•Instaleunanuevatarjetadeexpansiónparareemplazarlaantiguayvuelvaaconectarloscables.
Consultelasección“instalacióndelatarjetadeexpansión”enlapágina122
.
•InstaleunsoportederanuradelatarjetaPCIExpressparacubrirellugaryvolveraconectarlos
cables.Consultelasección“ConexionesdecabledeseñaldelminiSASaminiSAS.”enlapágina46.
8.Vuelvaainstalarelconjuntodelatarjetadeexpansión1.Consulte“Sustitucióndelconjuntodela
tarjetadeexpansión1”enlapágina174.
9.Siseleindicaquedevuelvalatarjetadeexpansiónantigua,sigatodaslasinstruccionesdelembalajey
utilicelosmaterialesdeembalajeparaelenvíoqueselesuministraron.
Quédebehaceracontinuación:
•Paratrabajarconotrapiezadehardware,vayaalapartadopertinente.
•Paracompletarelprocedimientodesustitución,vayaa“Cómonalizarlasustitucióndepiezas”enla
página191
.Acontinuación,esposiblequedebarecongurarRAIDparaelservidor.Consultelasección
“ConguraciónRAID”enlapágina77.
InstalaciónoextraccióndeunatarjetaEthernet
EnestetemaseproporcionaninstruccionesparainstalaroextraerunatarjetaEthernet.Sivaainstalaro
extraeralgúnotrotipodetarjetaPCIqueseaadmitida,elprocedimientoessimilar.
Nota:LatarjetaEthernetesextremadamentesensiblealadescargaelectrostática.Asegúresedeleery
comprenderprimero“Manejodedispositivossensiblesalaelectricidadestática”enlapágina90yde
realizarlaoperacióncuidadosamente.
Capítulo6.Instalación,extracciónosustitucióndehardware125
