11.Ubiquecuidadosamentelanuevaplacadelpanelfrontalenelalojamientoizquierdodeformalosoricios
frontales,conectoresyLEDesténatravésdelosoricioscorrespondientesenelalojamientoylosdos
oriciosdetornillosenlaplacadelpanelfrontalsealineenconlospernosdemontajecorrespondientes
enelalojamiento.Acontinuación,instalelostornillosparajarlaplacadelpanelfrontalensulugar.

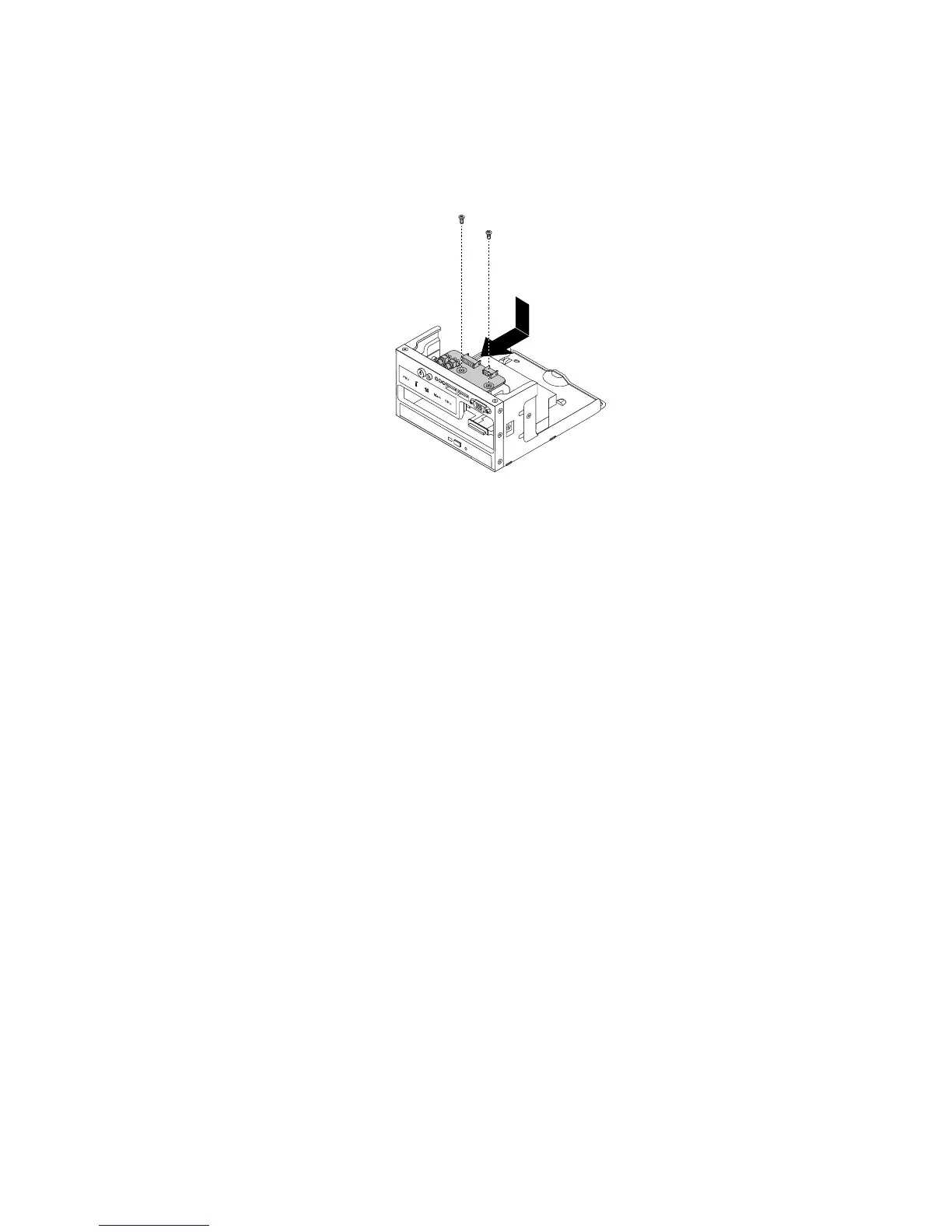

Figura126.Instalacióndelaplacadelpanelfrontalenelalojamientoizquierdoparamodelosdeservidorconbahías
deunidaddediscodurode2,5pulgadas
12.ConecteelcabledelpanelfrontalyelcableUSBdelpanelfrontalalaparteposteriordelanueva
placadelpanelfrontal.
13.Vuelvaainstalarelalojamientoizquierdoyluegovuelvaaconectartodosloscambios.Consultela
sección“Extracciónyreinstalacióndelalojamientoizquierdo.”enlapágina102.
14.Siseleindicaquedevuelvalaplacadelpanelfrontalantiguo,sigatodaslasinstruccionesdelembalaje
yutilicelosmaterialesdeembalajequeselesuministraronparaelenvío.
Quédebehaceracontinuación:
•Paratrabajarconotrapiezadehardware,vayaalapartadopertinente.
•Paracompletarlasustitución,vayaa“Cómonalizarlasustitucióndepiezas”enlapágina191
.
Sustitucióndelmódulodediagnóstico
Enestetemaseproporcionanlasinstruccionesparasustituirelmódulodediagnóstico.Paraobtener
informacióndetalladasobreelmódulodediagnóstico,consulte“Módulodediagnóstico”enlapágina25.
Estetemacontienelossiguienteselementos:
•“Sustitucióndelmódulodediagnósticoparamodelosdeservidorconochobahíasdeunidaddedisco
durode3,5pulgadas”enlapágina184
•“Sustitucióndelmódulodediagnósticoparamodelosdeservidorconbahíasdeunidaddediscodurode
2,5pulgadas”enlapágina185
Antesdecomenzar,imprimatodaslasinstruccionesrelacionadasoasegúresedepoderverlaversión
PDFenotrosistemacomoreferencia.
Nota:Segúnelmodelo,elaspectodelservidoryelmódulodediagnósticopuedeserdiferentealas
ilustracionesdeestetema.
