6.HaydosranurasdelatarjetaPCIExpressenelconjuntodelatarjetadeexpansión1ylamáscortaes
parainstalarlatarjetadeexpansión.Extraigaelsoportedelaranuramáscortayguárdeloencasode
queposteriormenteextraigalatarjetadeexpansiónynecesiteelsoporteparacubrirlaranura.
Nota:AsegúresedeinstalarlatarjetadeRAIDyconectardoscablesdeseñalminiSASaminiSASala
tarjetaRAIDantesdeinstalarlatarjetadeexpansión.

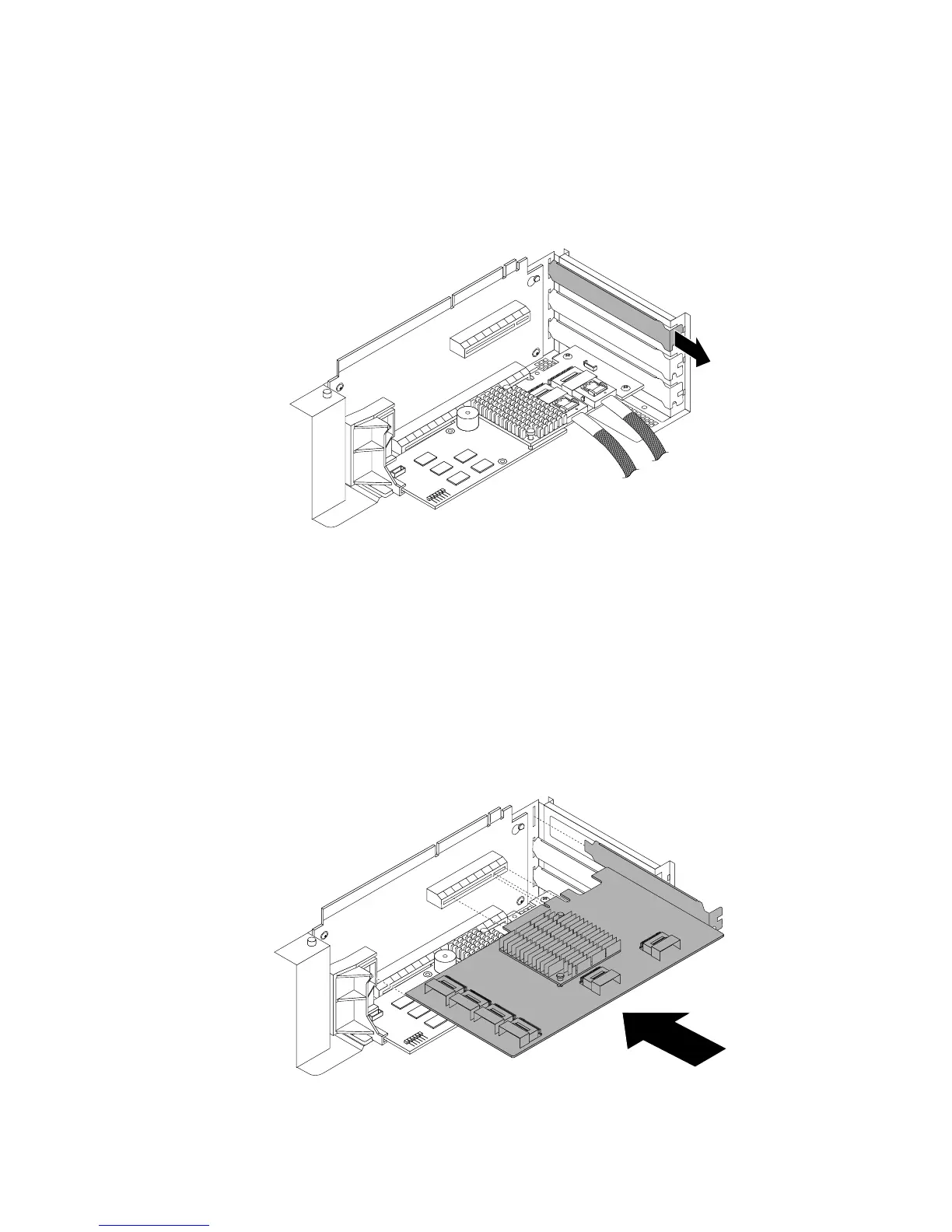

Figura70.ExtraccióndeunsoportederanuradelatarjetaPCIExpress
7.Pongaencontactolabolsaantiestáticaquecontienelatarjetadeexpansiónnuevaconcualquier
superciemetálicanopintadadelaparteexteriordelservidor.Acontinuación,extraigalatarjetade
expansiónnuevadelpaquete.
Nota:Manejecuidadosamentelatarjetadeexpansiónporsusextremos.
8.Observelaslíneaspunteadasdelasiguienteimagenparacolocarcorrectamentelatarjetadeexpansión
cercadelaranuradelatarjetaPCIExpressmáscortaenelconjuntodelatarjetadeexpansión1.A
continuación,empujeconcuidadolatarjetadeexpansióndirectamenteenlaranurahastaqueesté
correctamentecolocadayelsoportetambiénloestéenelconjuntodelatarjetadeexpansión1.
Figura71.instalacióndelatarjetadeexpansión
Capítulo6.Instalación,extracciónosustitucióndehardware123
