Nota:Segúnelmodelo,elaspectodelservidorpuedeserlevementediferentealasilustracionesdeeste
tema.
Parasustituirelconjuntodelatarjetadeexpansión1,hagalosiguiente:
1.Extraigatodoslossoportesdelasunidadesyapaguetodoslosdispositivosconectadosyelservidor.
Acontinuación,desconectetodosloscablesdealimentacióndelastomaseléctricasytodoslos
cablesqueesténconectadosalservidor.
2.Sielservidorseinstalaenunarmariobastidor,extraigaelservidordelarmariobastidorycolóquelo
enunasupercieplana,limpiayantiestática.ConsultelasInstruccionesdeinstalacióndelbastidor
queseproporcionanconelservidor.
3.Extraigalacubiertadelservidor.Consultelasección“Extraccióndelacubiertadelservidor”enla
página92
.
4.Extraigaelescudoderefrigeración.Consultelasección“Extracciónyreinstalacióndelescudode
refrigeración”enlapágina100.
5.Ubiqueelconjuntodelatarjetadeexpansión1.Consulte“Componentesdelservidor”enlapágina34.
6.Sujeteelconjuntodelatarjetadeexpansión1porlosbordesylevántelocuidadosamentehaciaarribay
haciaafueradelchasis.

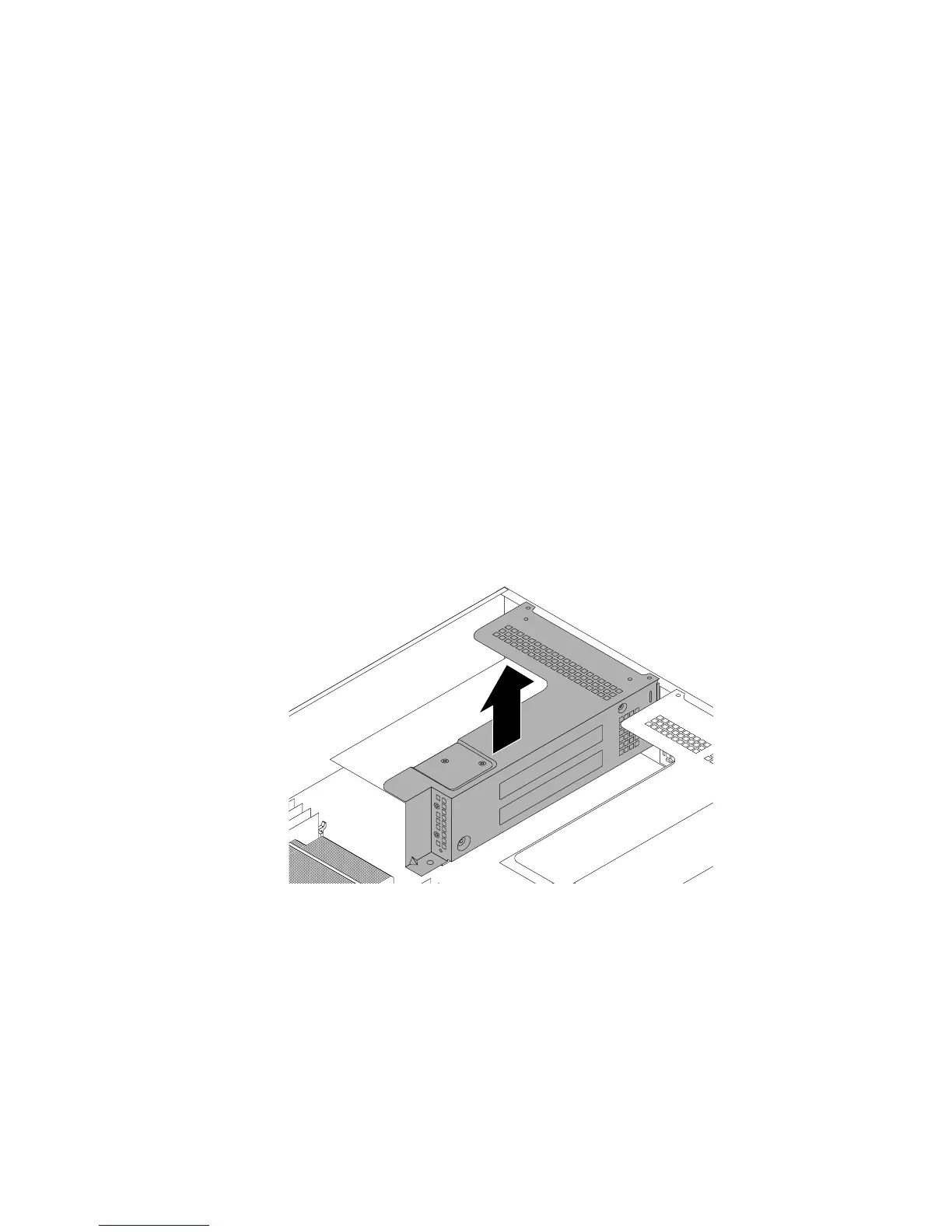

Figura119.Levantamientodelconjuntodelatarjetadeexpansión1haciaafueradelchasis
7.SiseinstalaunatarjetaPCIExpressenelconjuntodelatarjetadeexpansión1,sobretodocuandohay
instaladasunatarjetaRAIDyunadeexpansión,anotelasconexionesdecables,desconectetodos
loscablesdelastarjetasyluegoextraigacompletamenteelconjuntodelatarjetadeexpansión1
haciaafueradelchasis.
8.Pongaencontactoelenvaseantiestáticoquecontieneelnuevoconjuntodelatarjetadeexpansión1
concualquiersupercienopintadadelaparteexteriordelservidor.Acontinuación,extraigaelnuevo
conjuntodelatarjetadeexpansión1delpaquete.
Capítulo6.Instalación,extracciónosustitucióndehardware175
