Nota:Segúnelmodelo,elaspectodelservidorpuedeserlevementediferentealasilustracionesdeeste
tema.
Parasustituirelconjuntodelatarjetadeexpansión2,hagalosiguiente:
1.Extraigatodoslossoportesdelasunidadesyapaguetodoslosdispositivosconectadosyelservidor.
Acontinuación,desconectetodosloscablesdealimentacióndelastomaseléctricasytodoslos
cablesqueesténconectadosalservidor.
2.Sielservidorseinstalaenunarmariobastidor,extraigaelservidordelarmariobastidorycolóquelo
enunasupercieplana,limpiayantiestática.ConsultelasInstruccionesdeinstalacióndelbastidor
queseproporcionanconelservidor.
3.Extraigalacubiertadelservidor.Consultelasección“Extraccióndelacubiertadelservidor”enla
página92
.
4.Ubiqueelconjuntodelatarjetadeexpansión2.Consulte“Componentesdelservidor”enlapágina34.
5.Sujeteelconjuntodelatarjetadeexpansión2porlosbordesylevántelocuidadosamentehaciaarribay
haciaafueradelchasis.
Nota:SihayalgúncableconectadoenalgunatarjetaPCIExpressenelconjuntodelatarjetade
expansión2,esposiblequedebaextraerelescudoderefrigeraciónprimero.Consultelasección
“Extracciónyreinstalacióndelescudoderefrigeración”enlapágina100
.

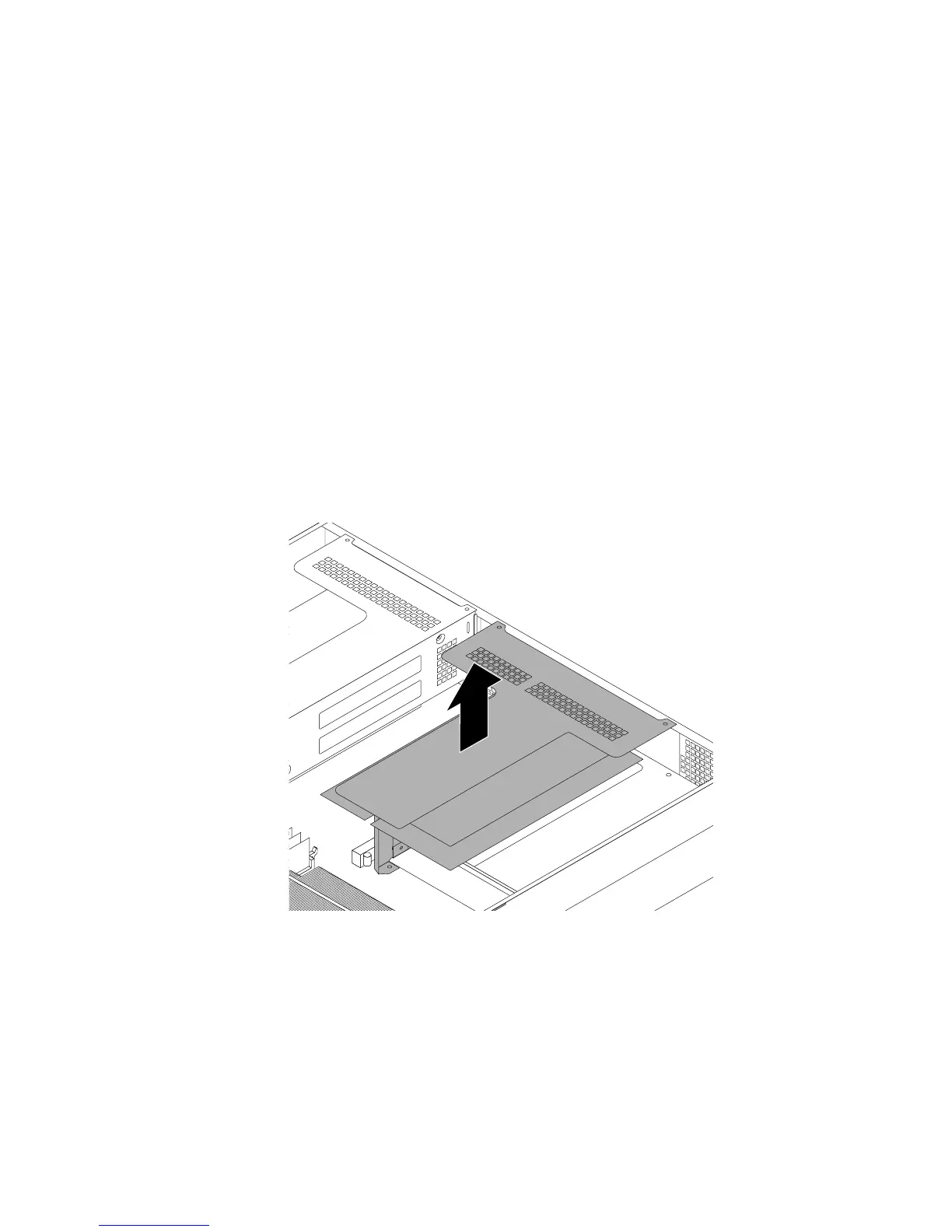

Figura121.Levantamientodelconjuntodelatarjetadeexpansión2haciaafueradelchasis
6.Siesnecesario,desconectecualquiercabledelatarjetaPCIExpressinstaladaenelconjuntodela
tarjetadeexpansión2yluegoextraigaesteporcompletofueradelchasis.
7.Pongaencontactoelenvaseantiestáticoquecontieneelnuevoconjuntodelatarjetadeexpansión2
concualquiersupercienopintadadelaparteexteriordelservidor.Acontinuación,extraigaelnuevo
conjuntodelatarjetadeexpansión2delpaquete.
8.ExtraigalastarjetasPCIExpress(silashay)delconjuntodelatarjetadeexpansión2antiguoeinstálelas
enelnuevo.Consultelasección“InstalaciónoextraccióndeunatarjetaEthernet”enlapágina125.
Capítulo6.Instalación,extracciónosustitucióndehardware177
