8.Ubiquecuidadosamentelanuevaplacadelpanelfrontalenelchasisdeformalosoriciosfrontales,
conectoresyLEDesténatravésdelosoricioscorrespondientesenelmarcobiseladofrontalylosdos
oriciosdetornillosenlaplacadelpanelfrontalsealineenconlospernosdemontajecorrespondientes
enelchasis.Acontinuación,instalelostornillosparajarlaplacadelpanelfrontalensulugar.

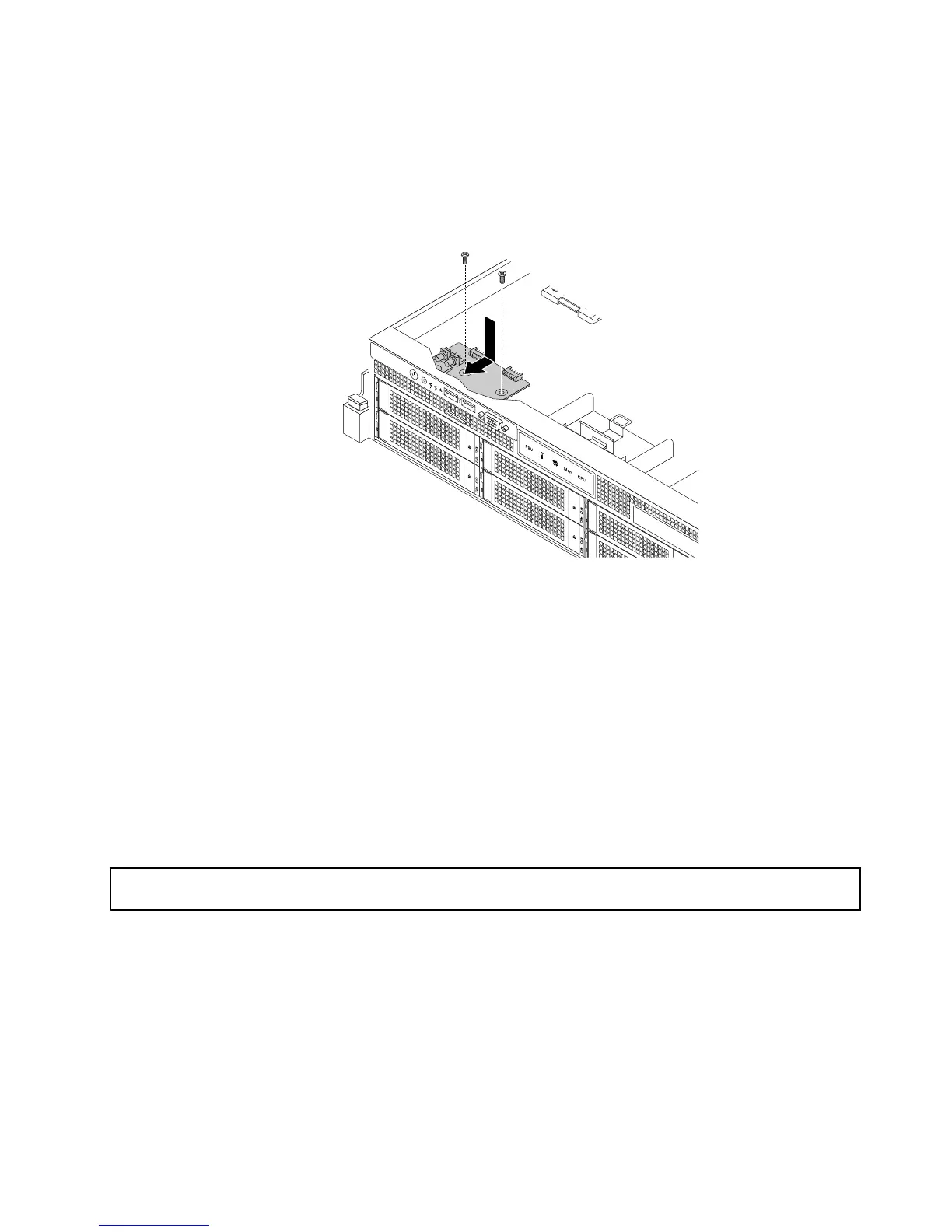

Figura124.Instalarlaplacadelpanelfrontalparamodelosdeservidorconochobahíasdeunidaddedisco
durode3,5pulgadas
9.ConecteelcabledelpanelfrontalyelcableUSBdelpanelfrontalalaparteposteriordelanueva
placadelpanelfrontal.
10.Siseleindicaquedevuelvalaplacadelpanelfrontalantiguo,sigatodaslasinstruccionesdelembalaje
yutilicelosmaterialesdeembalajequeselesuministraronparaelenvío.
Quédebehaceracontinuación:
•Paratrabajarconotrapiezadehardware,vayaalapartadopertinente.
•Paracompletarlasustitución,vayaa“Cómonalizarlasustitucióndepiezas”enlapágina191
.
Sustitucióndelaplacadelpanelfrontalparamodelosdeservidorconbahíasde
unidaddediscodurode2,5pulgadas
Atención:Noabraelservidorniintenterepararloantesdeleerycomprender“SafetyInformation(Informaciónde
seguridad)”enlapáginaiiiy“Directrices”enlapágina89.
Parasustituirlaplacadelpanelfrontalenmodelosdeservidorconbahíasdeunidaddediscodurode2,5
pulgadas,hagalosiguiente:
1.Extraigatodoslossoportesdelasunidadesyapaguetodoslosdispositivosconectadosyelservidor.
Acontinuación,desconectetodosloscablesdealimentacióndelastomaseléctricasytodoslos
cablesqueesténconectadosalservidor.
2.Sielservidorseinstalaenunarmariobastidor,extraigaelservidordelarmariobastidorycolóquelo
enunasupercieplana,limpiayantiestática.ConsultelasInstruccionesdeinstalacióndelbastidor
queseproporcionanconelservidor.
Capítulo6.Instalación,extracciónosustitucióndehardware181
