3.Sujetelapartesuperiordelventiladordelsistemaconelíndiceyelpulgarylevanteelventiladorhacia
fueradelservidor.

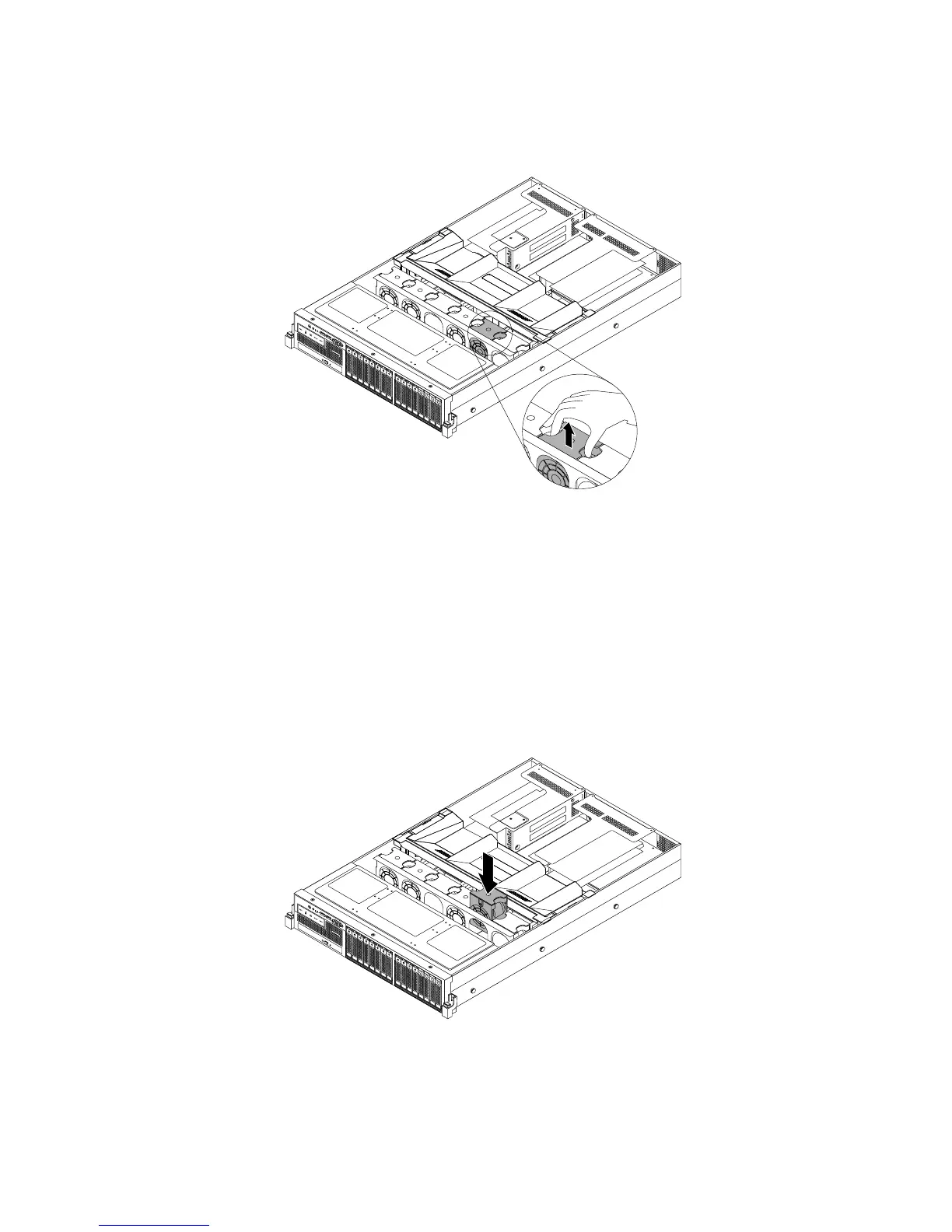

Figura131.Extraccióndelventiladordelsistema
4.Pongaencontactoelenvaseantiestáticoquecontieneelnuevoventiladordelsistemaconcualquier
supercienopintadadelaparteexteriordelservidor.Acontinuación,extraigadelenvaseelnuevo
ventiladordelsistema.
5.Coloqueelnuevoventiladordelsistemaarribadellugarparaelventiladordelsistemaconproblemas
paraqueelconectordelventiladorenlaparteinferiordelnuevoventiladorseenfrenteconlaparte
posteriordelchasis.Acontinuación,empujeelnuevoventiladordelsistemaperpendicularmentehacia
laranurahastaqueestéensulugar.
Nota:Instaleunnuevoventiladordelsistematanprontocomoextraigaelventiladorconproblemas.
Figura132.Instalacióndelventiladordelsistema
6.Siseleindicaquedevuelvaelventiladorantiguodelsistema,sigatodaslasinstruccionesdelembalaje
yutilicelosmaterialesdeembalajeparaelenvíoqueselesuministraron.
