Positionen der Komponenten auf der Systemplatine
In Abb. 4 sind die Positionen der Komponenten auf der Systemplatine dargestellt.
1 Netzteilanschluss mit 4 Kontaktstif-
ten
13 Anschlusselement an der Vorderseite
2 Mikroprozessor 14 Brücke zum Löschen/Wiederherstellen
des CMOS (Complementary Metal-Oxide
Semiconductor)
3 Anschluss für Mikroprozessorlüfter 15 USB-Anschlüsse an der Vorderseite (2)
4 DIMM 2 16 Audioanschluss an der Vorderseite
5 DIMM 1 17 Anschluss für internen Lautsprecher
6 DIMM 4 18 PCI-Kartensteckplätze (2)
7 DIMM 3 19 Steckplatz für PCI-Express-x1-Karte
8 Temperatursensoranschluss 20 Steckplatz für PCI-Express-x16-Grafikkarte
9 Netzteilanschluss mit
24 Kontaktstiften
21 Systemlüfteranschluss
10 SATA-Anschlüsse (3) 22 Anschluss für Schalter zur Abdeckungs-
erkennung (gegen unbefugten Zugriff)
11 eSATA-Anschluss 23 Batterie
12 Netzteillüfteranschluss 24 PS/2-Tastatur- und Mausanschluss

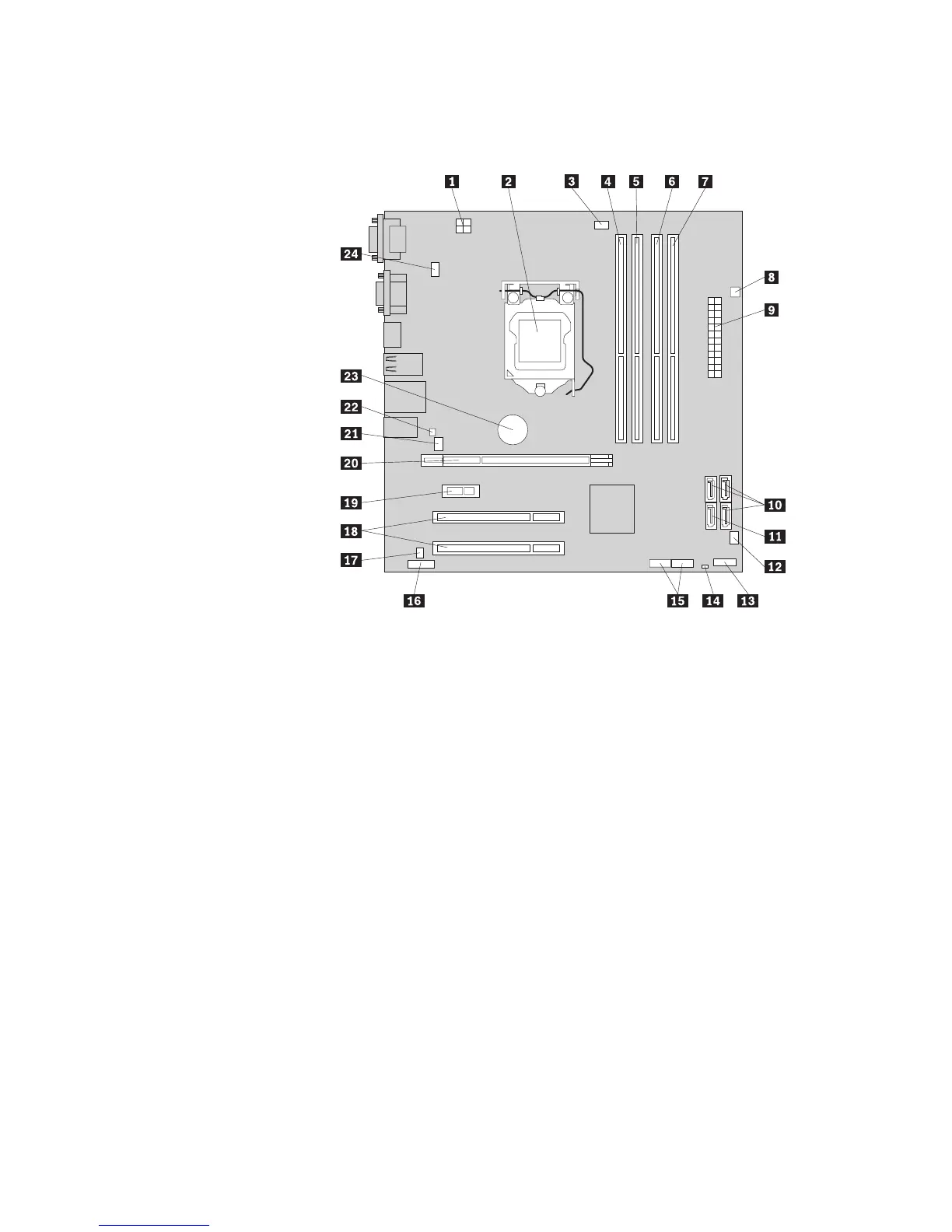

Abbildung 4. Positionen der Komponenten auf der Systemplatine
