5. Setzen Sie die beiden Laschen 2 der neuen Lüfterbaugruppe an der Vorder-
seite in die entsprechenden Öffnungen im Gehäuse ein und drücken Sie die
beiden anderen Laschen 1 durch die Öffnungen, bis die Lüfterbaugruppe an
der Vorderseite fest in ihrer Position sitzt.
6. Schließen Sie das Kabel der Lüfterbaugruppe an der Vorderseite an den
Anschluss für den Netzteillüfter auf der Systemplatine an.
7. Installieren Sie das sekundäre Festplattenlaufwerk wieder, falls Sie es zuvor
entfernt haben. Informationen hierzu finden Sie im Abschnitt „Sekundäres Fest-
plattenlaufwerk austauschen” auf Seite 32.
Weiteres Vorgehen:
v Informationen zur Installation weiterer Hardware finden Sie in den ent-
sprechenden Abschnitten.
v Informationen zum Abschließen des Austauschvorgangs finden Sie im
Abschnitt „Austausch von Komponenten abschließen” auf Seite 43.

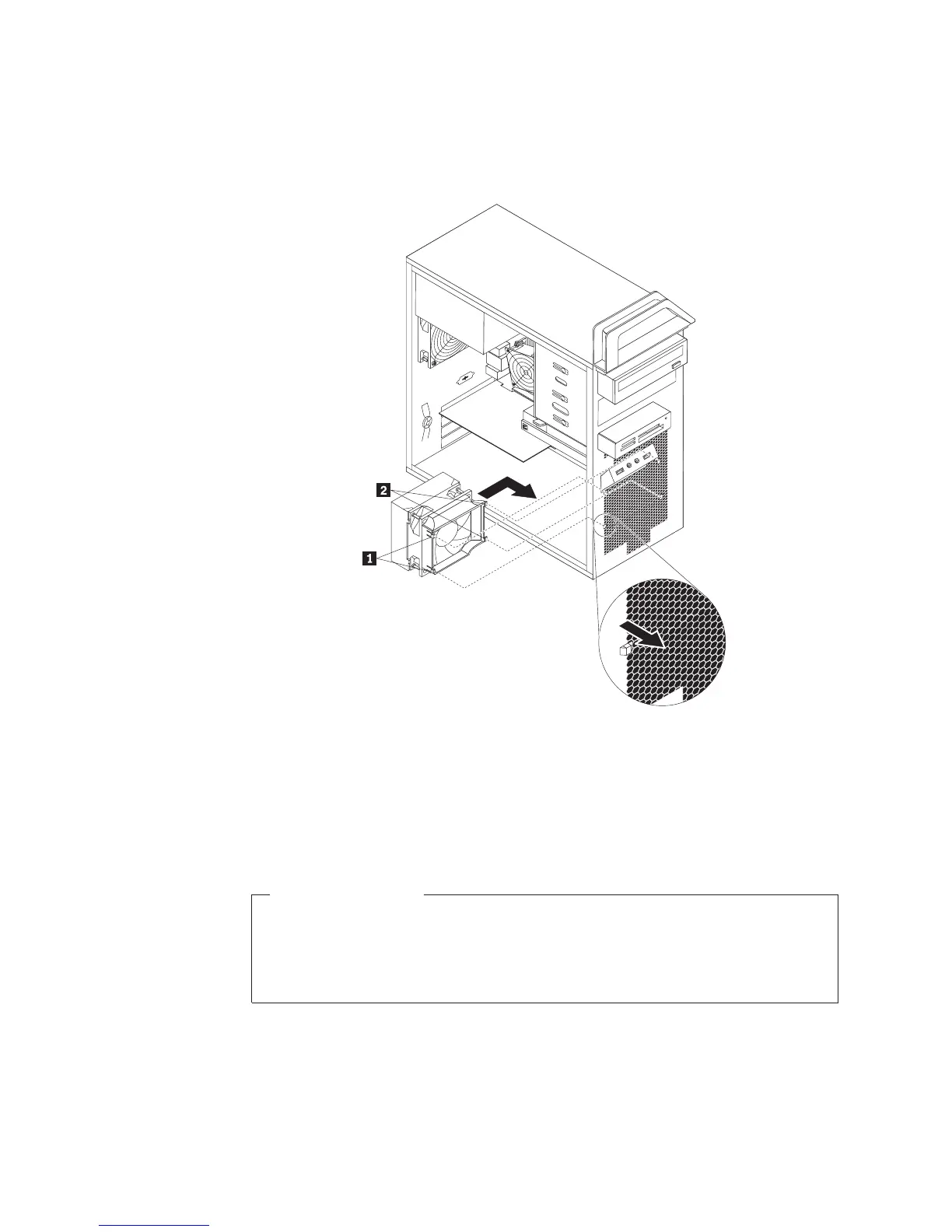

Abbildung 29. Lüfterbaugruppe an der Vorderseite installieren
38 Benutzerhandbuch
