Installazione elettrica
Esempio di schema di collegamento
4
105
EDK94ZPM113 DE/EN/FR/ES/IT 1.0
4.2 Esempio di schema di collegamento
E94AMxExxxx
X100
V
X105 X107
X3
X106
M
3~
R
Y
2
7
+
-
EYF...
X7
E94AZPxxxxx
T1 T2
U
W
BD1
BD2
+
-
A1-A1+
+UG
-UG
+
-
RFR
X5
GI
RFR
+
-
X109
X109
X109
X109
X110
X110
X110
X110
-UG
+UG
01
J
X2
24ESB GE
+
-
+
+
SSP94PSP31

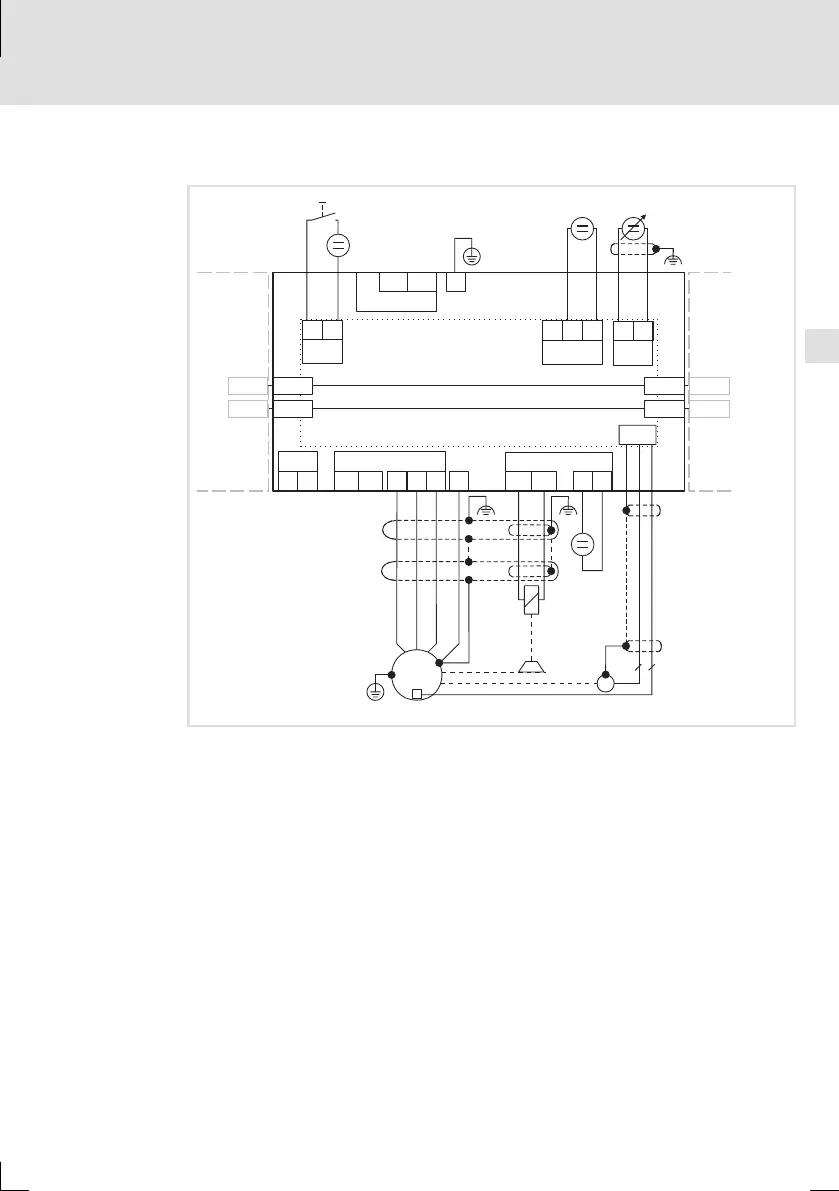

Fig.19-1 Esempio di schema di collegamentobasedimontaggioemoduloasse
E94AMxExxxx Modulo servo 9400 Multi Drive
E94AZPxxxxx Base di montaggio
Modulo di alimentazione CC, oppure unità di collegamento per DC bus
oppure modulo asse
Altromoduloasse
Schermatura HF con collegamento ad ampia superficiealla terra di
funzione
EYF... Cavo di sistema retroazione resolver
RFR Abilitazione controllo
RResolver
Y Freno di stazionamento motore (su comando freno motore opzionale)
c Impostazione riferimento velocità tramite ingresso analogico 1 (-10 ...
0 ... +10 V)
d Alimentatore per il freno di stazionamento del motore
e Alimentatore a 24 V per gli ingressi digitali secondo IEC 61131-2
f Alimentatore a 24 V per l’elettronica di controllo secondo IEC 61131-2
