Mechanische Installation
Abmessungen
3
11
EDK94ZPM113 DE/EN/FR/ES/IT 1.0
3 Mechanische Installation
3.1 Abmessungen
Befestigungsraster
Wir empfehlen zur Befestigung der Geräte ein M5-Gewindelochraster in die
Montageplatte einzubringen. Durch diese Vorbereitung sind die Geräte einfach
zu befestigen. Die Gerätegrößen I ... III sind so direkt anreihbar.
SSP94PN010

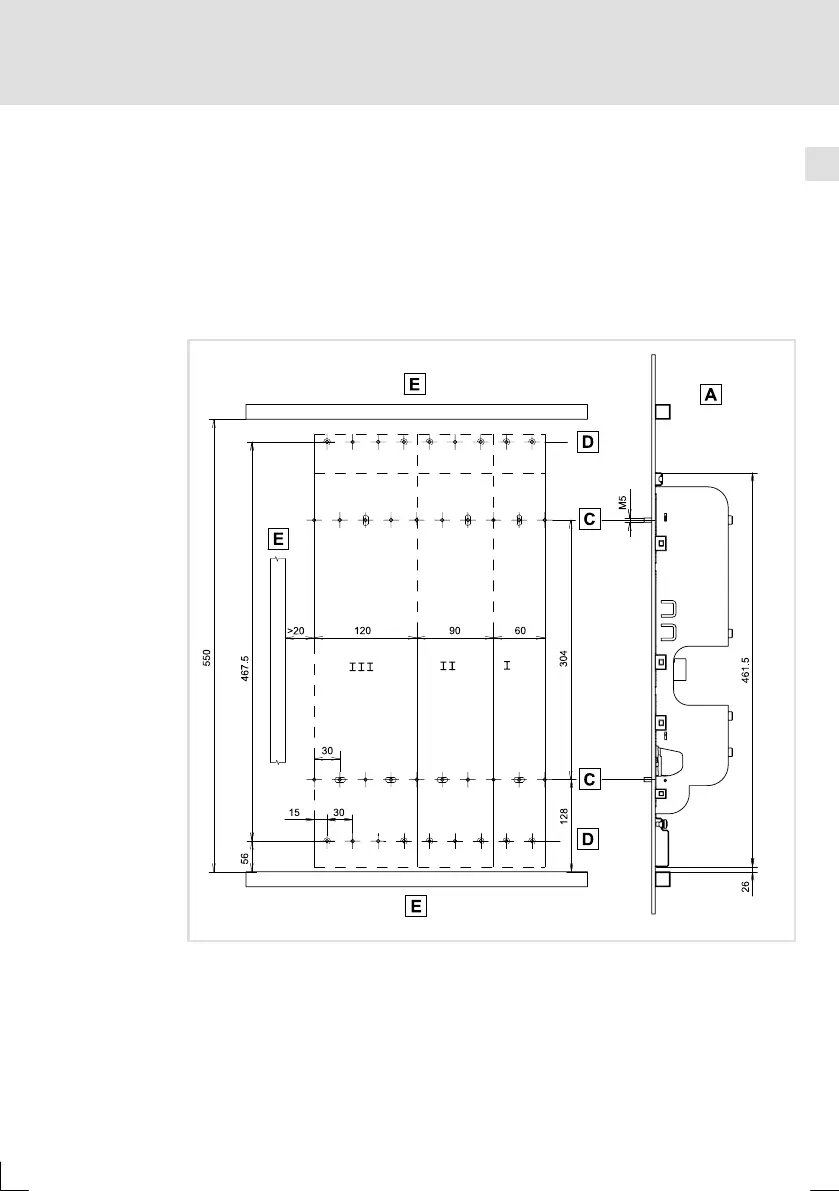

Abb. 2-1 Befestigungsraster für Montagesockel der Gerätegrößen I ... III
Montagesockel
Lochraster für Montagesockel (M5-Gewindebohrungen)
Lochraster für Unterbaufilter (hier nicht relevant)
Kabelkanal
I ... III Gerätegröße, genutzte Befestigungslöcher
