Installation mécanique
Encombrements
3
55
EDK94ZPM113 DE/EN/FR/ES/IT 1.0
3 Installation mécanique
3.1 Encombrements
Grille de fixation
Pour la fixation des appareils, nous vous recommandons de monter une grille de
trous taraudés M5 sur la plaque de montage afin de faciliter le montage des
appareils. Les appareils de taille I ... III peuvent alors être juxtaposés.
SSP94PN010

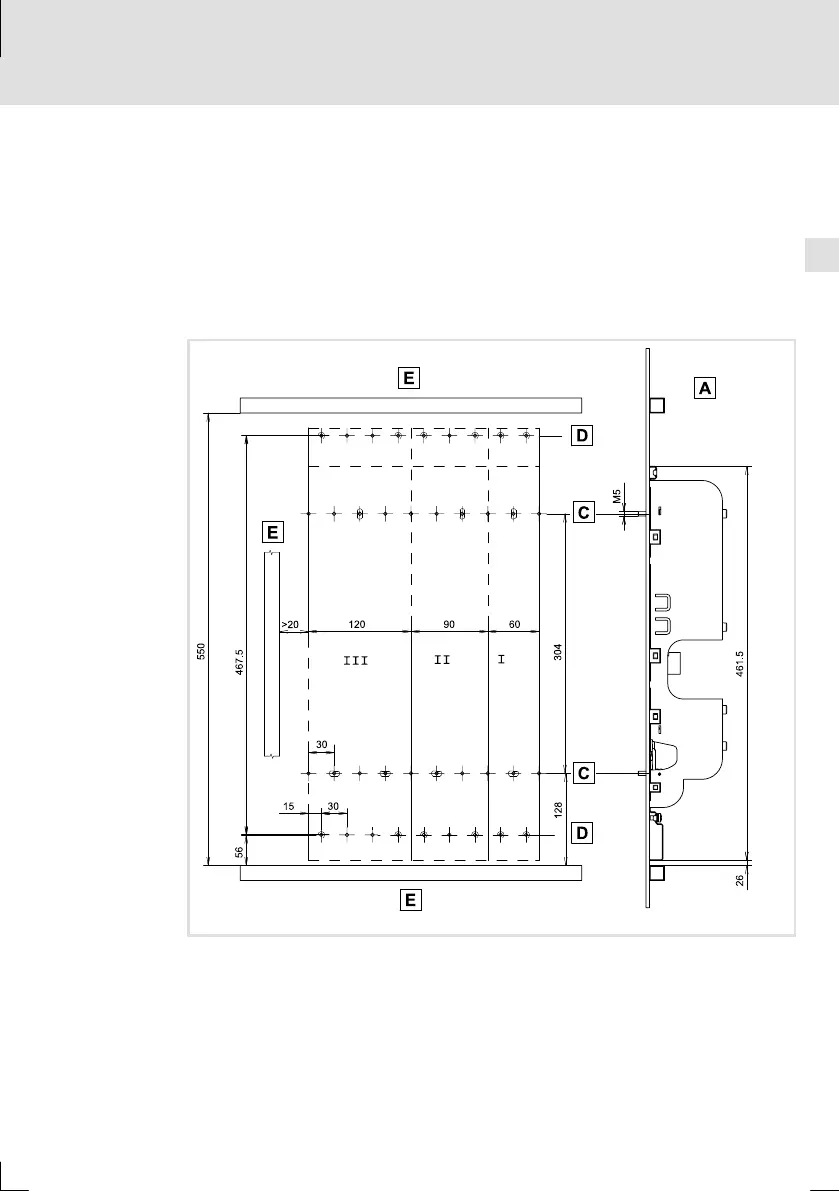

Fig.10-1 Grille de fixation pour le socle de montage des appareils de taille I ... III
Socledemontage
Grille perforée pour socle de montage (trous taraudés M5)
Grille perforée pour filtre montage arrière (ici : sans importance)
Cheminement de câble
I ... III Taille d’appareil, trous de fixation utilisés
