4.3.4 Klemmenbelegung
Tipp!
Die Verdrahtung des Montagesockels zuerst vollständig beenden,
bevor das Grundgerät gesteckt wird. Die oberen Klemmen des
Montagesockels sind bei gestecktem Grundgerät nicht
anschließbar.
IT-Netz
Stop!
Überspannung an Bauteilen:
In IT-Netzen können bei einem Erdschluss in der Anlage
unverträgliche Überspannungen entstehen.
Mögliche Folgen:
Zerstörung des Gerätes.
Schutzmaßnahmen:
Bei Einsatz der Geräte in IT-Netzen, muss im Montagesockel die
interne Verbindung von Filtern zur Schutzerde getrennt werden.
1
2
SSP94IT001

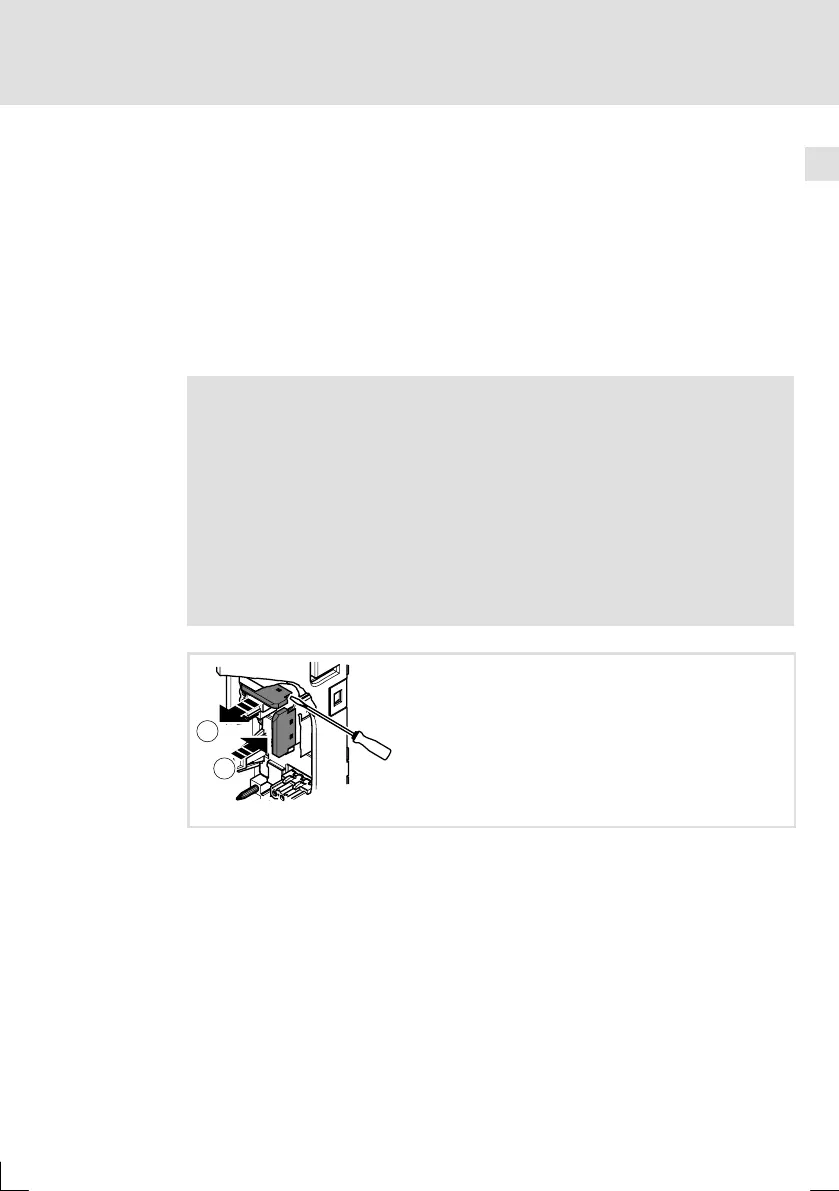

Abb. 3-4 IT-Isolationskappe umstecken
So trennen Sie die interne Verbindung von Filtern zur Schutzerde:
1. IT-Isolationskappe von der Parkposition c abziehen.
– Dazu an der rechten oder linken Seite einen Schraubendreher ansetzen
und die Isolationskappe abhebeln.
– Wahlweise kann die Isolationskappe mit einer geeigneten Zange
vorsichtig abgezogen werden.
2. IT-Isolationskappe auf die Erdungslasche d aufstecken, bis sie einrastet.
