Instalación mecánica
Dimensiones
3
77
EDK94ZPM113 DE/EN/FR/ES/IT 1.0
3 Instalación mecánica
3.1 Dimensiones
Plantilla de sujeción
Para la sujeción de los equipos recomendamos colocar una plantilla de taladros
roscados M5 en la placa de montaje. Con este sistema se facilita la sujeción de
los equipos. De esta forma se pueden colocar los equipos de los tamaños I ... III
directamente uno al lado del otro.
SSP94PN010

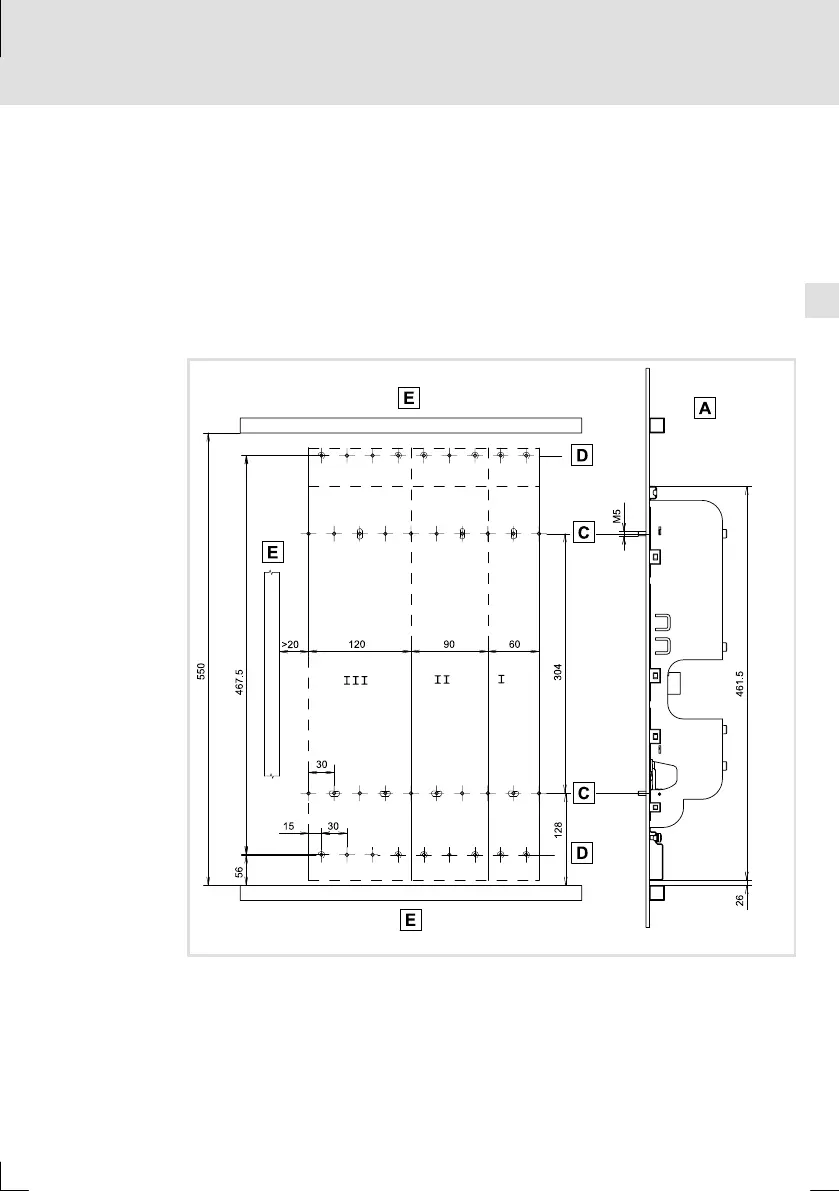

Fig.14-1 Plantilla de sujeción para la base de montaje de los tamaños I ... III
Base de montaje
Plantilla de taladros para base de montaje (taladros roscados M5)
Plantilla de taladros para filtro inferior (no relevante en este caso)
Canal para cables
I ... III Tamaño del equipo, taladros de sujeción utilizados
