Lenze p300 - Connecting voltage supply (24 V)

9
M5_Anschl_Schnittstelle−Stromaufnahme_p300_Tab
Lenze ¯ MA_p300 ¯ 7.0

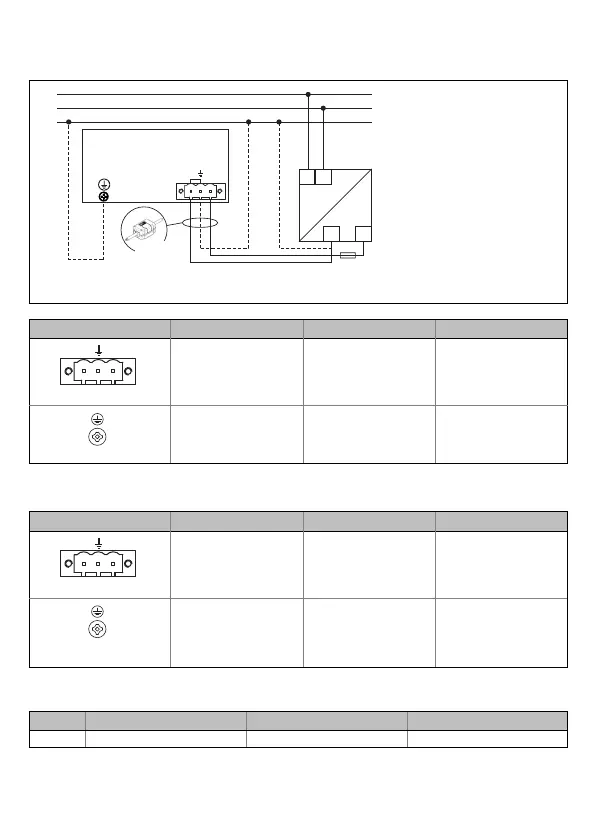

Spannungsversorgung (24 V) anschließen
Connecting voltage supply (24 V)
L1
N
PE
L1
N
0V
+24
~=
F
(max. 20 A)
PE
PELV
10 lb-in
(1.1 Nm)
Controller
0V
U
nur/only
PROFINET
Fe
p300−006
Abbildung Anschluss Anschlusstyp Kabeltyp
0V
U
Netzanschluss
(24 V DC)
3−pol. Combicon−
Buchse
Kabel mit
Combicon−Stecker
(Leiterquerschnitt max.
2.5 mm
2
, AWG14)
IPC001
PE−Anschluss Schraube: M4 (PH 2)
Sep. Erdungsleiter mit
Ringkabelschuh
(Leiterquerschnitt min.
2.5 mm
2
, AWG14)
IPC001
Wird der PE−Leiter nicht mit der Versorgung zugeführt, muss das PE−Potential an einem Er-
dungspunkt in der Nähe des Einbauortes aufgelegt werden.
Figure Connection Connection type Cable type
0V
U
Mains connection
(24 V DC)
3−pin Combicon socket
Cable with Combicon
plug (max. conductor
cross−section 2.5 mm
2
,
AWG14)
IPC001
PE connection Screw: M4 (PH 2)
Separate earth conduc-
tor with ring cable lug
(min. conductor cross−
section 2.5 mm
2
,
AWG14)
IPC001
If the PE conductor is not included in the supply cable, the PE potential must be applied at
an earthing point near the mounting place.
p300 10.9 cm (4.3") 17.8 cm (7.0") 26.4 cm (10.4")
Imax [A] 1.3 1.2 1.4
