8
MB IA, IAW
Mb 3101, Mb 2000 - Maintenance
5062 fr - 2019.10 / c

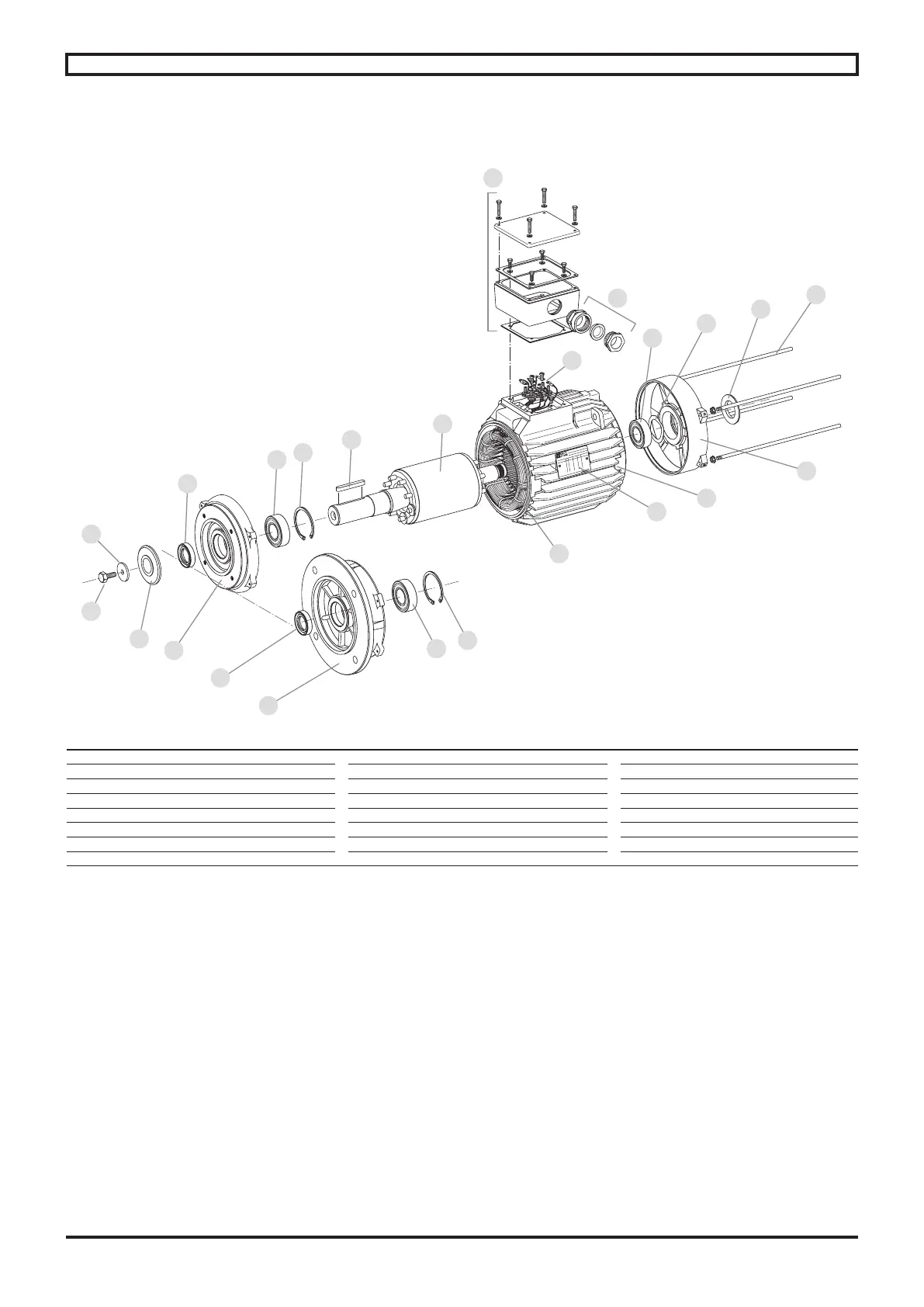

4.8 - Moteur FLS(ES, IA, IAW) : hauteur d’axe 80 à 132
Rep. Désignation Qté Rep. Désignation Qté Rep. Désignation Qté
001 Stator bobiné 1 022 Rondelle de bout d’arbre 1 059 Rondelle de précharge 1
002 Carter 1 023 Vis de bout d’arbre 1 060 Segment d’arrêt 1
003 Rotor 1 026 Plaque signalétique 1 071 Boîte à bornes 1
005 Flasque côté accouplement (DE) 1 030 Roulement côté accouplement 1 078 Presse étoupe 1
006 Flasque arrière (NDE) 1 039 Joint côté accouplement 1 084 Planchette à bornes 1
014 Tiges de montage 4 050 Roulement arrière 1 308 Chicane 1
021 Clavette de bout d’arbre 1 054 Joint arrière 1
Nota : La représentation des pièces ci-dessus ne prégure pas des détails, formes et volumes de celles-ci.
78
3
5
5
IM B14
IM B5
14
54
6
26
2
1
60
30
59
50
71
39
22
308
23
84
21
60
30
39
