Für den Einsatz in der Nahrungsmittelindustrie liefert Leroy-
Somer auch Getriebe konform zur Maschinenrichtlinie
89/392/ EG und gemäß den Vorgaben des US-
amerikanischen Landwirtschaftsministeriums (USDA) mit der
Option PAO H1: Schmiermittel, das gelegentlich mit
Nahrungsmitteln in Berührung kommen kann. Ihr Anstrich ist
weiß (RAL 9010), ihre Verpackung entspricht den üblichen
Anforderungen für Transport und Lagerung. Ruckartige
Bewegungen vermeiden.
Stempelung:
1 - Getriebetyp: Mb IA 2401
2 - Einbaulage: B5
3 - Befestigungsart: NU, H Abtrieb Hohlwelle
4 - exakte Untersetzung: 40
5 - Fabrikationsnummer: 303257020/001
6 - Schmiermittel
N°
i
min
-1
MOTEURS
LEROY-SOMER
Mb IA 2401 B5 NU H MUFT
303257020 / 001
40 34,8
501088
PAO ISO VG 460 H1
5

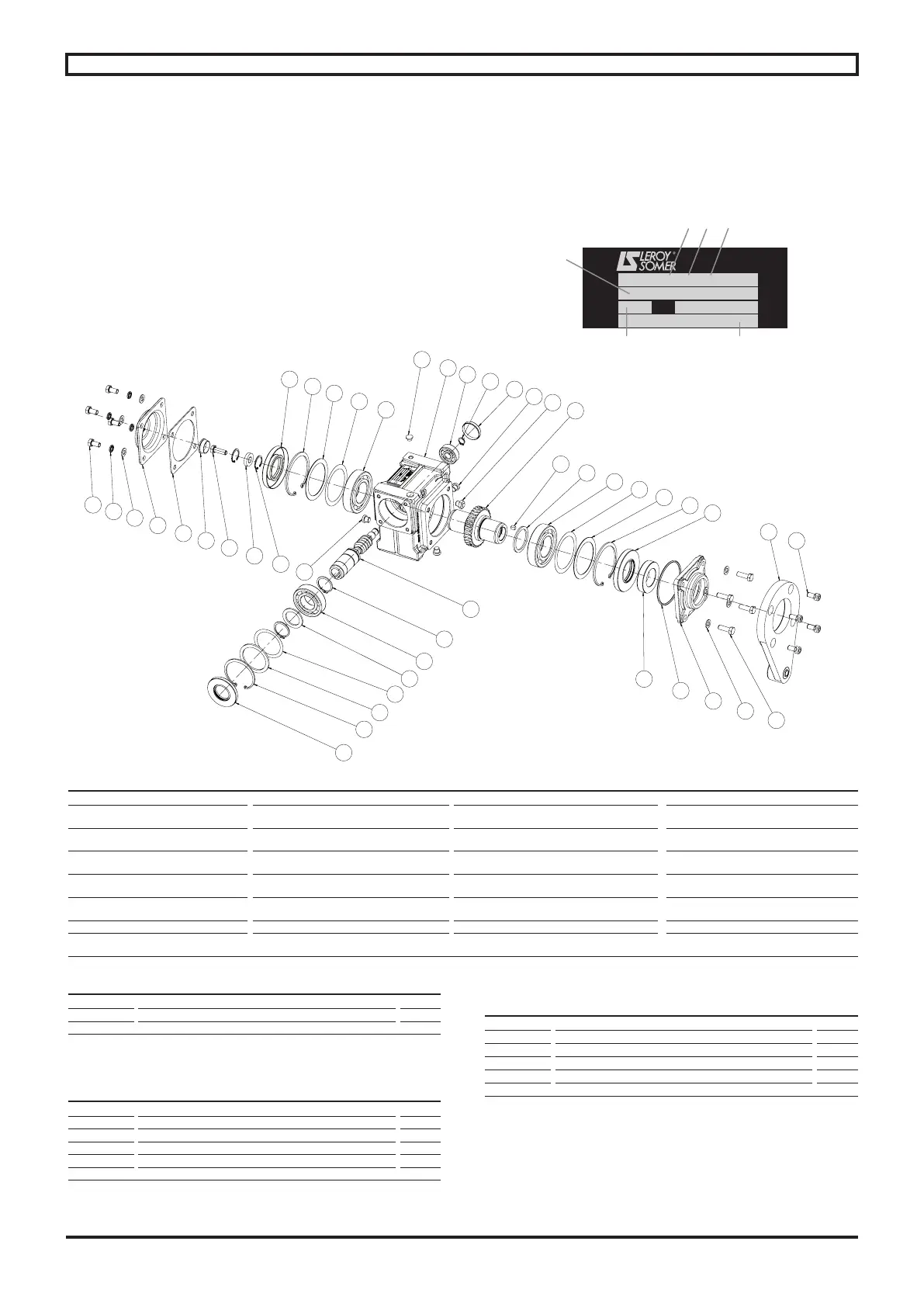

4.1 - Explosionszeichnung Mb IA 31, Mb IA 22 bis Mb IA 25
195
017
139
137
129
212
086
258
222
220
215
182
180
098
010
181
179
199
097
095
009
260
257
256
255
253
135
128
127
123
124
121
122
119
120
093
091
092
064
063
061
062
051
041
001
4.2 - Teileverzeichnis Mb IA
Pos. Bezeichnung Mge Pos. Bezeichnung Mge Pos. Bezeichnung Mge Pos. Bezeichnung Mge
001 Gehäuse 1 064 Stützlager Schnecke 1 121
Scheibe links
(Mb iA 22 bis 25)
1 137 Scheibe (Mb iA 25) 1
010 Abdeckhaube Hohlwelle 1 086 Passfeder (Mb iA 31) 1 122
Scheibe rechts
(Mb iA 22 bis 25)
1 139 Einstellring (Mb iA 25) 1 Satz
041 Schneckengetriebe 1 091
Wellendichtring Abtriebswelle
(links)
1 123/124
Einstellring
(Mb iA 22 bis 25)
8/6 180
Schraube Inox
Abdeckhaube (010)
4
051 Schneckenrad in Bronze 1 092
Wellendichtring
Abtriebswelle (rechts)
1 127
Sicherungsring E
(Mb iA 22 bis 24)
1 oder 2 212
Abstandhalter
(Mb iA 31)
1
061 Lager Abtriebswelle links 1 093 Dichtungsring Eintriebswelle 1 128
Sicherungsring E
(Mb iA 22 bis 25)
1 oder 2 253 Verschlusskappe 1
062 Lager Abtriebswelle rechts 1 119 Sicherungsring I links 1 129 Distanzhülse (Mb iA 25) 1 255 Entlüftungsschraube 1
063 Eintriebslager Schnecke 1 120
Sicherungsring I rechts
(Mb iA 22 bis 25)
1 135 Sicherungsring I 1 256/257 Ölschraube 3
4.3 - Montagesatz Drehmomentstütze
Pos. Bezeichnung Mge
017 Drehmomentstütze 1
195 Befestigungsschraube Inox 4
4.4 - Montagesatz Drehmomentstütze mit Kassette
zum Herstellen der Dichtigkeit
Mb IA 31, Mb IA 22 bis Mb IA 25
Pos. Bezeichnung Mge
009 Abdeckung Dichtringträger 1
017 Drehmomentstütze 1
095 O-Ring-Dichtung 1
097 Dichtung Kassette 1
195 Befestigungsschraube Inox 4
Montage der Drehmomentstütze: siehe Ref. 2910 § 4.1
4.5 - Montagesatz Kassette zum Herstellen der
Dichtigkeit
Pos. Bezeichnung Mge
009 Abdeckung Dichtringträger 1
095 O-Ring-Dichtung 1
097 Dichtung Kassette 1
179 Befestigungsschraube Inox 1
181 Scheibe Inox 4
