ESPLOSI, NOMENCLATURE
Mb 3101, Mb 2000 - Manutenzione
5062 it - 2019.10 / c

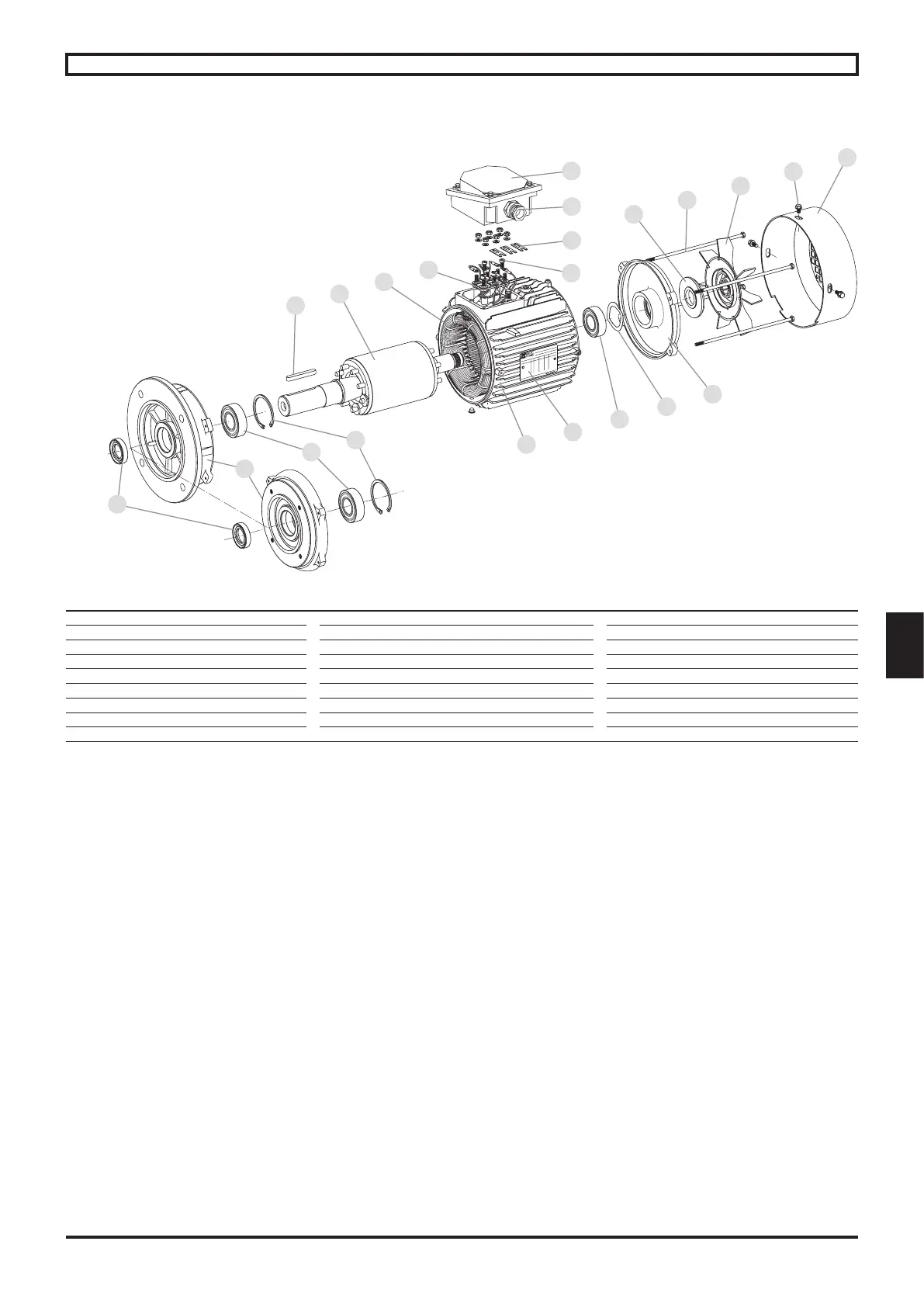

3.11 - Motore LS(ES) : altezza d’asse da 71 a 132
Rif. Denominazione Qtà Rif. Denominazione Qtà Rif. Denominazione Qtà
001 Statore bobinato 1 021 Chiavetta estremità d’albero 1 060 Anello d’arresto (circlips) 1
002 Carcassa 1 026 Targa di identicazione 1 071 Scatola morsettiera 1
003 Rotore 1 027 Viti di ssaggio del copriventola 4 078 Pressacavo 1
005 Scudo lato accoppiamento 1 030 Scudo lato accoppiamento 1 084 Morsettiera 1
006 Scudo posteriore 1 039 Guarnizione lato accoppiamento 1 085 Vite morsettiera 1
007 Ventilatore 1 050 Cuscinetto posteriore 1 098 Barretta di connessione 1
013 Copriventola 1 054 Guarnizione posteriore 1 1
014 Tiranti di montaggio 4 059 Rondella di precarica 1 1
98
5
13
7
14
85
54
6
84
26
2
1
60
59
50
27
3
30
21
71
78
39
IM B5
