24
MB IA, IAW
Mb 3101, Mb 2000 - Wartung
5062 de - 2019.10 / c

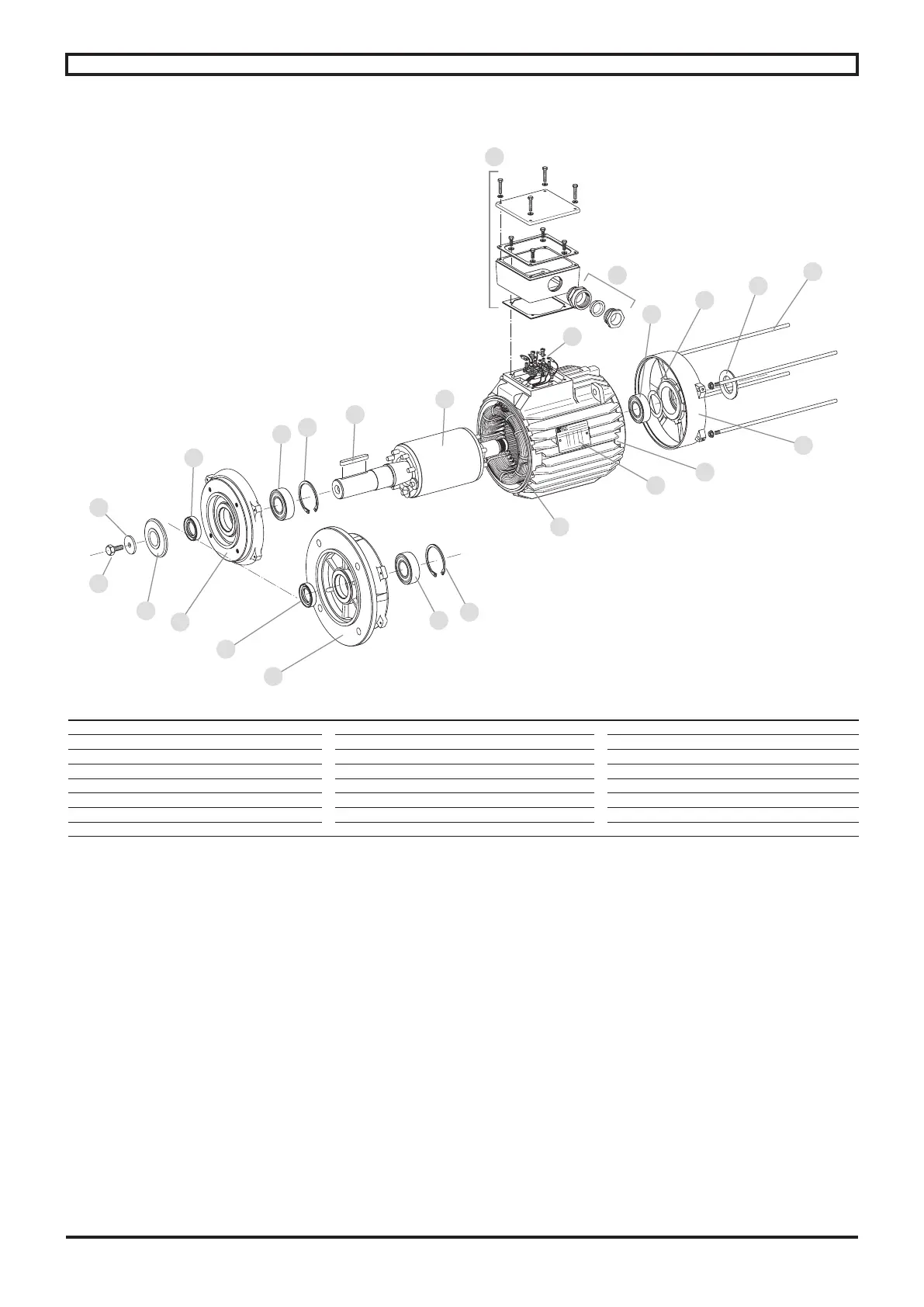

4.8 - Motor FLS(ES, IA, IAW): Baugröße 80 bis 132
Pos. Bezeichnung Mge Pos. Bezeichnung Mge Pos. Bezeichnung Mge
001 Stator, komplett gewickelt 1 022 Unterlegscheibe Antriebswelle 1 059 Wellenfederring 1
002 Gehäuse 1 023 Befestigungsschraube 1 060 Sicherungsring (Seegerring) 1
003 Rotor 1 026 Leistungsschild 1 071 Klemmenkasten 1
005 Lagerschild A-Seite 1 030 Lager A-Seite 1 078 PG-Verschraubung 1
006 Lagerschild B-Seite 1 039 Radialdichtring A-Seite 1 084 Klemmenleiste 1
014 Zugstangen 4 050 Lager B-Seite 1 308 Labyrinthdichtung 1
021 Passfeder Antriebswelle 1 054 Radialdichtring B-Seite 1
Anmerkung: Obige Darstellung gibt Details, Umrisse und Größen der einzelnen Teile nur schematisch wieder.
78
3
5
5
IM B14
IM B5
14
54
6
26
2
1
60
30
59
50
71
39
22
308
23
84
21
60
30
39
