63
MB IA, IAW
Mb 3101, Mb 2000 - Konserwacja
5062 pl - 2019.10 / c
pl
4.6 - Zestaw zabezpieczający wału drążonego
Ozn. Nazwa Ilość
010 pokrywa zabezpieczająca wału drążonego 1
098 uszczelka 1
180 śruba mocowania pokrywy ze stali nierdzewnej (010) 4
182 podkładki ze stali nierdzewnej 4
199 śruba ze stali nierdzewnej 1
215 podkładka 4
220 pierścień zabezpieczający 2
222 podkładka 1
258 korek zabezpieczający 1
999 zbiornik smaru 1
Montaż zabezpieczenia wału drążonego :
Zamontować uszczelkę (ozn. 098) na pokrywie
zabezpieczającej (ozn. 010); umocować zespół na obudowie
z wykorzystaniem 4 otworów na wybranej stronie bocznej za
pomocą śrub (ozn. 180) pamiętając o podkładkach (ozn.182),
aby nie uszkodzić farby.

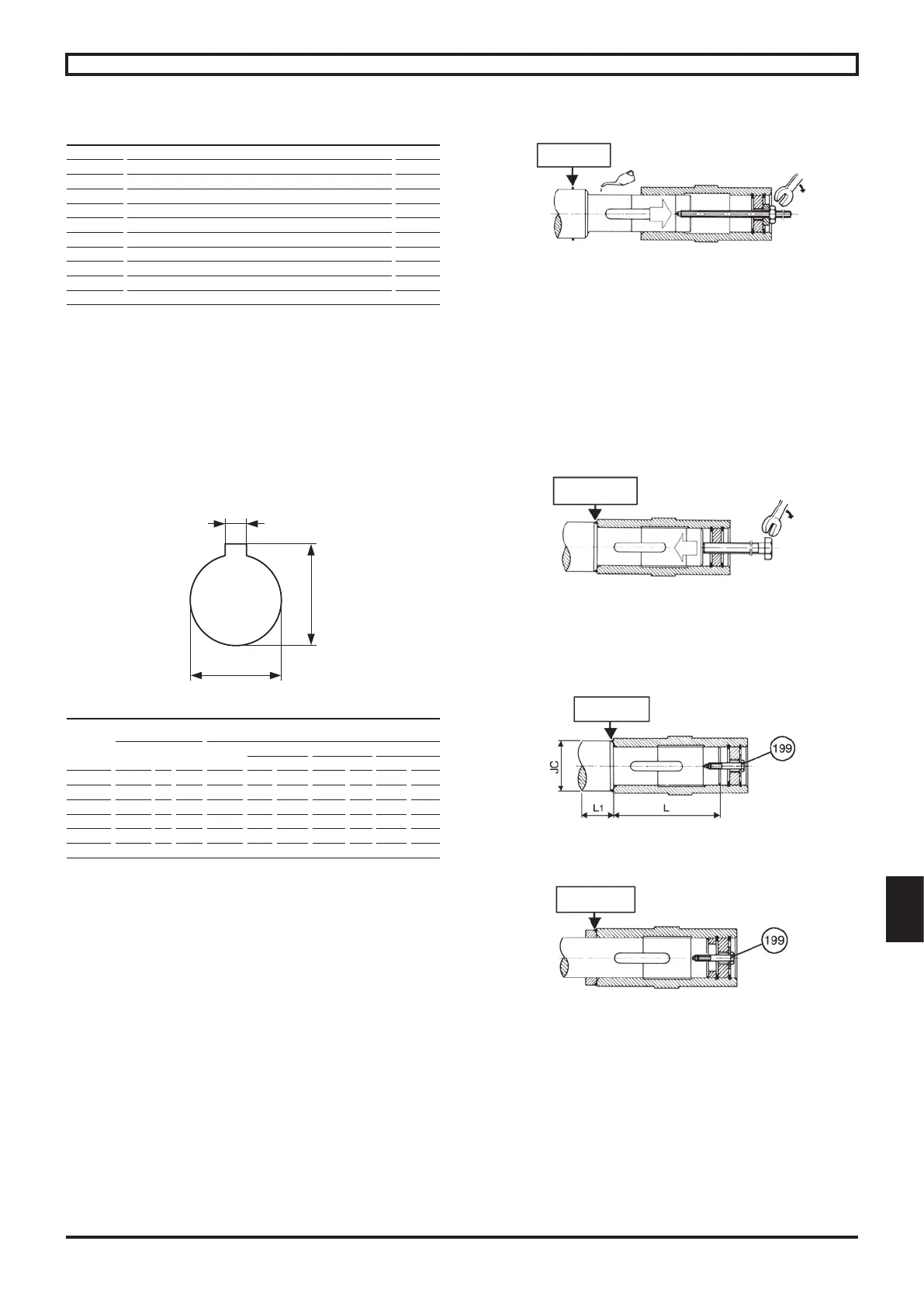

4.7 - Montaż wału drążonego cylindrycznego na
wale maszyny napędzanej
F
GA
D
Typ
Wał wyjściowy Wał klienta
Ø DH7 F GA Ø Dg6
Długość L Ozn. 097
1
Gwintowanie
Mini. Maks. ØJC L1 O Z
Mb 2601 50 14 53,8 50 - - - - - -
Mb 2501 45 14 48,8 45 130 132 56 h8 25 M16 36
Mb 2401 35 10 38,3 35 105 109 45 h8 25 M12 28
Mb 2301 30 8 33,3 30 90 93 35 h8 21 M10 22
Mb 2201 25 8 28,3 25 85 90 35 h8 20 M10 22
Mb 3101 20 6 22,8 20 70 72 25 h8 17 M6 16
1. uszczelka kasety (ozn. 097)
1 - Sprawdzić, czy wał cylindryczny jest obrobiony zgodnie z
normą NF - E 22 - 175, regulacją: g6, (piasta: H7).
2 - Sprawdzić, czy wpust jest znormalizowany i czy wał
maminimalną długość L (patrz tabela powyżej)
gwintowania naczopie (O.Z).
3 - Przed montażem, należy odtłuścić wszystkie części
zwracając uwagę, aby nie rozlać rozpuszczalnika na
uszczelki. Lekko nasmarować (smar PAO) za pomocą
dostarczonego pojemnika (ozn. 999), części stykające
się, w taki sposób, aby zapobiec korozji.
Montaż :
Montaż należy wykonać bez uderzeń, zgodnie z procedurą
opisaną powyżej.
Przekładnia Mb IA jest zamontowana na wale maszyny za
pomocą gwintowanej szpilki wkręconej w wał.
Przez dokręcanie nakrętki opierającej się na podkładce (ozn.
222), wał jest wciskany w cylindryczną piastę Mb IA bez
szarpnięć.
Zaślepić śrubą (ozn. 199).
Demontaż :
Wykorzystać śrubę o średnicy odpowiadającej gwintowi
podkładki (ozn. 222) i wkręcić w celu wyjęcia wału.
Mocowanie na wale ze zgrubieniem :
Mocowanie na wale gładkim :
Pierscien
uszczelniajacy
Pierscien
uszczelniajacy
Pierscien
uszczelniajacy
Pierscien
uszczelniajacy
