MB IA, IAW
Mb 3101, Mb 2000 - Onderhoud
5062 nl - 2019.10 / c
4 - Mb IA, IAW
Voor het gebruik in de levensmiddelenindustrie, leveren we
reductoren die voldoen aan de machinerichtlijn 89/392/EEG
en aan de eisen zoals opgelegd door de USDA (United
States
Department of Agriculture) met optie PAO H1: smeermiddel
dat in contact mag komen met alle levensmiddelen. Ze zijn
geverfd in een witte RAL 9010 en verpakt in verpakkingen
geschikt voor normale transport- en opslagomstandigheden.
Elke bruuske beweging vermijden.
Identicatie :
1 - type reductor : Mb IA 2401
2 - montagepositie : B5
3 - uitvoering : NU, H holle as
4 - exacte reductieverhouding : 40
5 - fabricagenummer : 303257020/001
6 - smeermiddel
N°
i
min
-1
MOTEURS
LEROY-SOMER
Mb IA 2401 B5 NU H MUFT
303257020 / 001
40 34,8
501088
PAO ISO VG 460 H1
1
4
6
5
2 3

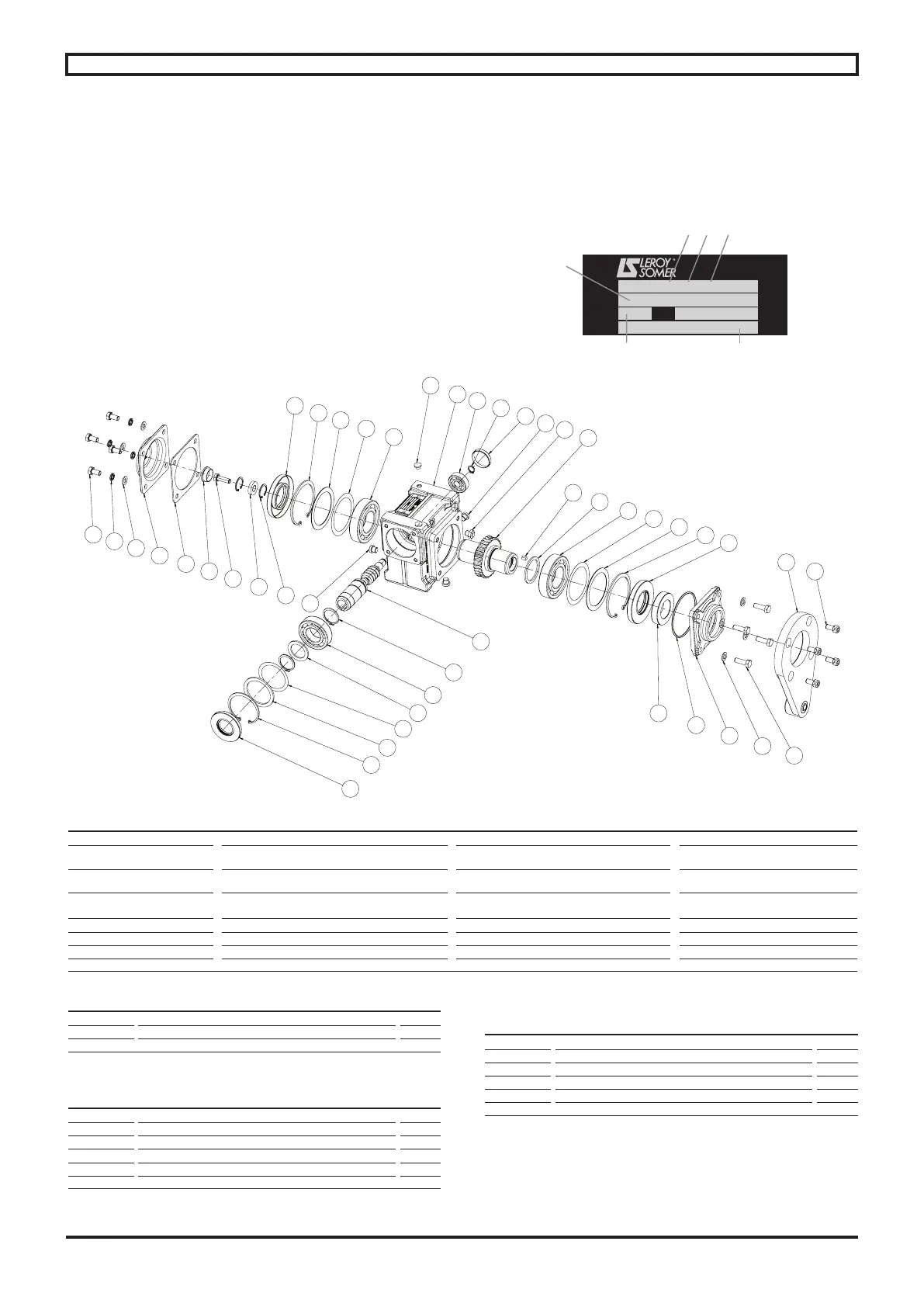

4.1 - Onderdelen tekening Mb IA 31, Mb IA 22 tot Mb IA 25
195
017
139
137
129
212
086
258
222
220
215
182
180
098
010
181
179
199
097
095
009
260
257
256
255
253
135
128
127
123
124
121
122
119
120
093
091
092
064
063
061
062
051
041
001
4.2 - Onderdelenlijst Mb IA
Ref. Beschrijving Aant. Ref. Beschrijving Aant. Ref. Beschrijving Aant. Ref. Beschrijving Aant.
001 Carter 1 064 Lager aandrijfzijde 1 121
Linker sluitring
(Mb iA 22 tot 25)
1 137 Sluitring (Mb iA 25) 1
010 Afdekkap holle as 1 086 Spie (Mb iA 31) 1 122
Rechter sluitring
(Mb iA 22 tot 25)
1 139 Vulringen (Mb iA 25) 1 spel
041 Worm 1 091 Linker afdichting 1 123/124 Vulringen (Mb iA 22 tot 25) 8/6 180
RVS bevestigings-
bouten (010)
4
051 Wormwiel 1 092 Rechter afdichting 1 127 Seegerring E (Mb iA 22 tot 24) 1 of 2 212 Vulring (Mb iA 31) 1
061 Linkerlager 1 093 Ingaande afdichting 1 128 Seegerring E (Mb iA 22 tot 25) 1 of 2 253 Afdichtingsplug 1
062 Rechterlager 1 119 Seegerring I links 1 129 Steunring (Mb iA 25) 1 255 Ontluchtingsplug 1
063 Ingaand lager 1 120 Seegerring I rechts (Mb iA 22 tot 25) 1 135 Seegerring I 1 256/257 Olieplug 3
4.3 - Kit reactiearm
Ref. Beschrijving Aant.
017 Reactiearm 1
195 Bevestigingsbout inox 4
4.4 - Kit reactiearm met afdichtingscassette
Mb IA 31, Mb IA 22 tot Mb IA 25
Ref. Beschrijving Aant.
009 Keerringhouder 1
017 Reactiearm 1
095 O-ring 1
097 Afdichting cassette 1
195 RVS Bevestigingsbouten 4
Montage van de reactiearm : ref. 2910 § 4.1
4.5 - Kit dichtingscassette
Ref. Beschrijving Aant.
009 Keerringhouder 1
095 O-ring 1
097 Afdichting cassette 1
179 RVS Bevestigingsbouten 1
181 RVS sluitringen 4
