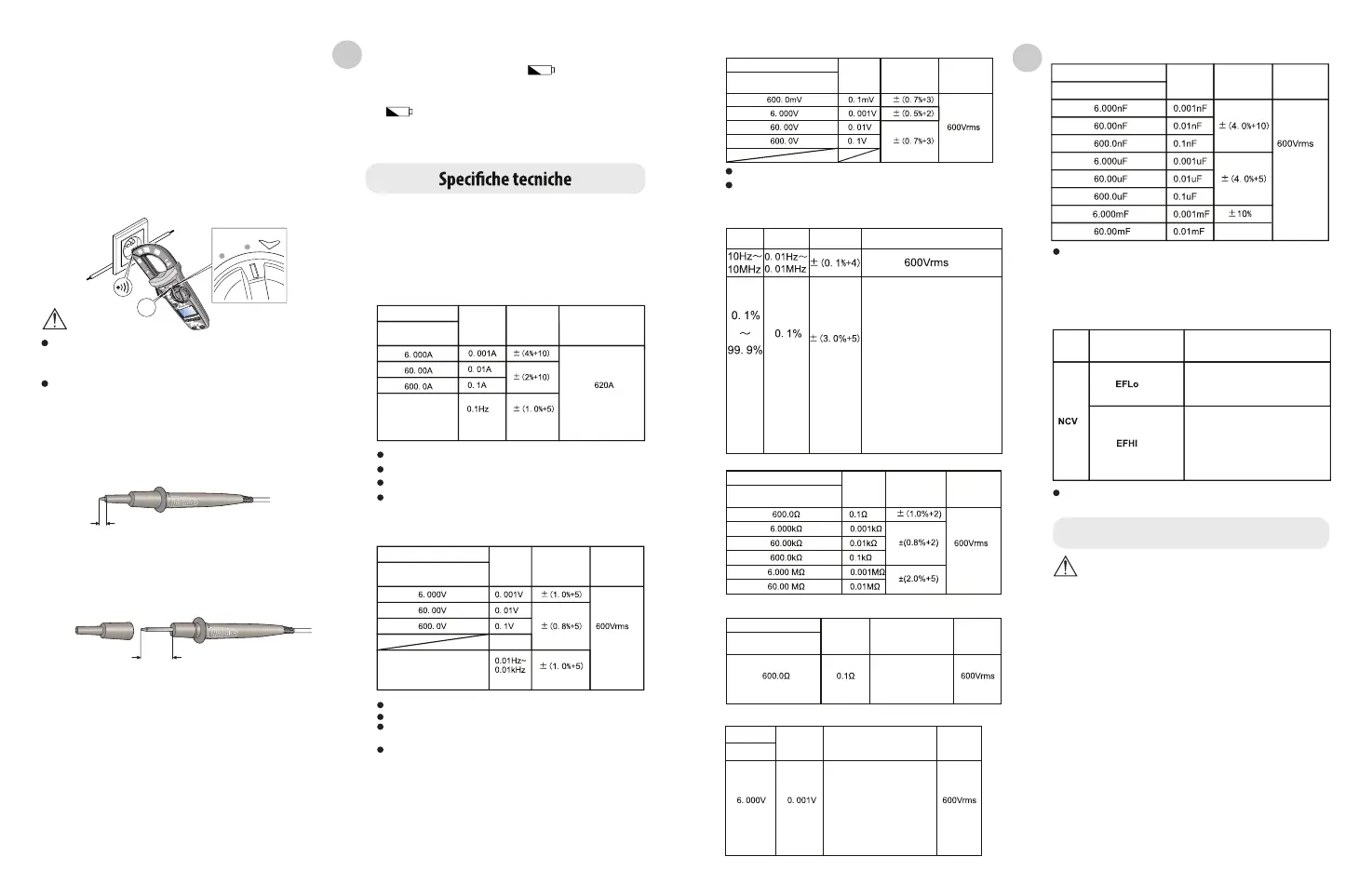

8 - Utilizzo della sonda (Figura 6
)
1 -
Girare il commutatore di funzione in posizione NCV.
2 -
Portare l'estremità di rilevamento SCV delle ganasce della pinza a
contatto con un campo elettrico carico (presa, filo isolato, ecc.). Il
display visualizzerà il segmento "-", il cicalino emetterà un segnale
acustico e il LED rosso lampeggerà. Con l’aumentare dell'intensità
del campo elettrico misurato, aumentano i segmenti (----) e la
frequenza con cui il cicalino emette un segnale acustico e il LED
rosso lampeggia.
Nota :
NCV
Utilizzare l'estremità di rilevamento NCV delle ganasce della pinza per
avvicinarsi al campo elettrico misurato, altrimenti la sensibilità della
misura sarà compromessa.
Quando la tensione del campo elettrico misurato è ≤100V (CA),
verificare che il conduttore del campo elettrico misurato sia isolato per
evitare lesioni personali.
Assicurarsi che la piastra del puntale sia ben premuta in posizione. Il
mancato utilizzo della piastra CAT III aumenta il rischio di arco elettrico
Lo strumento ha come impostazione predefinita "EFHI". Selezionare
diversi livelli di sensibilità per la misurazione in base all'intensità del
campo elettrico misurato.
Se il campo elettrico è di circa 220V (CA) 50Hz/60Hz, selezionare
"EFHI"; se il campo elettrico è di circa 110V (CA) 50Hz/60Hz, selezionare
"EFLo".
TEST NEI PUNTI DI MISURA DI CAT III
Immagine 5
0.13’’- 0.15’’ (3.3mm - 3.9mm)
NCV
A
IT
Spegnimento automatico: durante la misurazione, se non si aziona
l'interruttore di funzione o qualsiasi pulsante per 15 minuti, il dispositivo si
spegnerà automaticamente per risparmiare energia. Per disattivare la
funzione di autospegnimento, tenere premuto il tasto SELECT in stato di
spegnimento, quindi accendere il dispositivo. Per ripristinare la funzione
di autospegnimento, riavviare il dispositivo dopo lo spegnimento.
Cicalino: quando si preme un pulsante o si ruota l'interruttore di funzione,
se è valido, il cicalino emette un segnale acustico (circa 0,5s). Quando si
misura la tensione o la corrente, il cicalino emette un segnale acustico
intermittente per indicare il superamento del campo di tensione.
o
Le piastre CAT III possono essere rimosse per le postazioni CAT II. In
questo modo è possibile eseguire il test su conduttori incassati, come
le prese a muro standard Fare attenzione a non perdere le piastre
TEST NEI PUNTI DI MISURA DI CAT II
0.5’’ (13mm)
3 -
Rilevamento batteria scarica: la tensione della batteria viene rilevata
automaticamente finché il dispositivo è acceso. Se è inferiore a 2,5 V,
il display LCD visualizzerà il simbolo « ».
4 -
Funzione di spegnimento per batteria scarica: quando la tensione
della batteria è inferiore a 2,4 V, il display LCD visualizza il simbolo
" ", l'interfaccia "Lo.bt" appare e dura per circa 10 secondi, il
cicalino emette tre segnali acustici consecutivi; quindi, il dispositivo si
spegne automaticamente (non viene visualizzata alcuna interfaccia).
LX-M-2100
Campo
Campo
Monitoraggio della
frequenza di corrente:
50Hz~100Hz
Monitoraggio della
frequenza di corrente:
50Hz~100Hz
Precisione
Precisione
Risoluzione
Risoluzione
Protezione da
sovraccarico
Protezione da
sovraccarico
LX-M-2100
Precisione: ± (a% della lettura ± b cifre), periodo di calibrazione di 1 anno
temperatura e umidità ambiente: 23°C ±5°C, ≤80%RH
Coefficiente di temperatura: per garantire l'accuratezza della
misurazione, la fluttuazione deve essere compresa tra ±1°C. Quando la
temperatura è <18°C o >28°C, aggiungere l'errore del coefficiente di
temperatura 0,1 x (precisione specificata) /°C.
1 - Courant alternatif
2 - Corrente CA
Risposta frequenza: 50Hz-100Hz
Per il campo A4, il circuito aperto consente la cifra meno significativa <
Ampiezza di garanzia di precisione: 1%~100% del campo
L'ampiezza della corrente di ingresso della frequenza di corrente deve
essere >2A
a) Aggiungere il 3% quando il fattore di cresta è 1- 2
b) Aggiungere il 5% quando il fattore di cresta è 2-2,5
c) Aggiungere il 7% quando il fattore di cresta è 2,5-3
Impedenza di ingresso: circa 10M Ω
Risposta in frequenza; 45Hz-400Hz, visualizzazione RMS reale
Ampiezza di garanzia di precisione: 1%-100% del campo; l'ampiezza
tensione in ingresso della frequenza di tensione deve essere >5V
Il fattore di cresta CA di un'onda non sinusoidale può raggiungere 3,0 a
4000 conteggi, mentre può raggiungere solo 1,8 a 6000 conteggi. L'errore
aggiuntivo deve essere aggiunto per il fattore di cresta corrispondente
segue:
LX-M-2100
3 - Corrente CC
Impedenza di ingresso: circa 10MΩ
Per il campo di mV, il cortocircuito consente la cifra meno significativa <5.
Ampiezza di garanzia di precisione: 1%-100% del campo
Campo
Campo
Campo
Campo
Campo
Campo
Campo
Livello di sensibilità del
rilevamento del campo
elettrico
Risoluzione
Risoluzione
Risoluzione
Risoluzione
Précision
Précision
Precisione
Precisione
Precisione
Protezione da sovraccarico
Protezione
da
sovraccarico
Protezione
da
sovraccarico
Protezione
da
sovraccarico
Risoluzione
Risoluzione
Precisione
Precisione
Sovraccarico
Protezione
Sovraccarico
Protezione
LX-M-2100
LX-M-2100
4 - Rapporto frequenza/dotazione
5 - Resistenza
6 - Continuità
LX-M-2100
7 - Diod0
LX-M-2100
9 - NCV
8 - Capacità
Manutenzione
Valore misurato = valore visualizzato - valore a circuito aperto dei puntali
(per la capacità ≤ 100nF, si raccomanda di utilizzare la modalità di
misurazione "REL").
Per campo di capacità, il circuito aperto consente la cifra meno
significativa ≤20.
I risultati del test possono essere influenzati da design diversi delle
prese o dallo spessore dell'isolamento dei fili.
Avvertenza :
Prima di aprire il coperchio posteriore del dispositivo,
rimuovere i puntali per evitare scosse elettriche.
IT
1 - Manutenzione generale
2 - Sostituzione della batteria (figura 7)
1 -
Quando il dispositivo non è in uso, posizionare l'interruttore di funzione su
OFF per evitare il consumo continuo di energia della batteria.
2 -
Pulire l'involucro dell’dispositivo con un panno morbido e un
detergente delicato. Non utilizzare abrasivi o solventi.
3 -
La manutenzione e l'assistenza devono essere eseguite da
professionisti qualificati o da servizi preposti.
1 -
Spegnere il dispositivo e rimuovere i puntali dai terminali di ingresso.
2 -
Svitare la vite del vano batterie, rimuovere il coperchio del vano
batterie e sostituire le 2 batterie standard AAA seguendo l'indicazione
della polarità.
3 -
Fissare il coperchio della batteria e stringere la vite.
<10Ω: Bip
consecutivi
Tensione a circuito
aperto: Circa 2.0V
Per rilevare il filo sopra i 24±6V e
identificare se la presa di rete è carica
Per rilevare il filo al di sopra di
74V±12V, per identificare se la presa
di corrente è carica, o per valutare il
filo sotto tensione/neutro della presa
in base all'intensità del rilevamento
1) Sensibilità di misura ≤100kHz:
200mVrms ≤ ampiezza di ingresso
30Vrms >100kHz~1MHz: 600mVrms
≤ Ampiezza d'ingresso ≤ 30Vrms
>1MHz~10MHz: 1Vrms ≤ ampiezza
di ingresso 30Vrms
2) Il rapporto di ciclo di lavoro è
applicabile solo alla misurazione
dell'onda quadra ≤10kHz; ampiezza:
1Vp-p
Frequenza ≤1 kHz Rapporto di ciclo
di lavoro: 10.0%~95.0%
Frequenza >1 kHz Rapporto ciclo di
lavoro: 30.0%-70.0%
Tensione a circuito aperto:
Circa 3.9V Giunzione PN
misurabile: Caduta di
tensione diretta ≤2V. Per
la giunzione PN al silicio, il
valore normale è
generalmente di circa
0,5-0,8V
