Symbole elektryczne

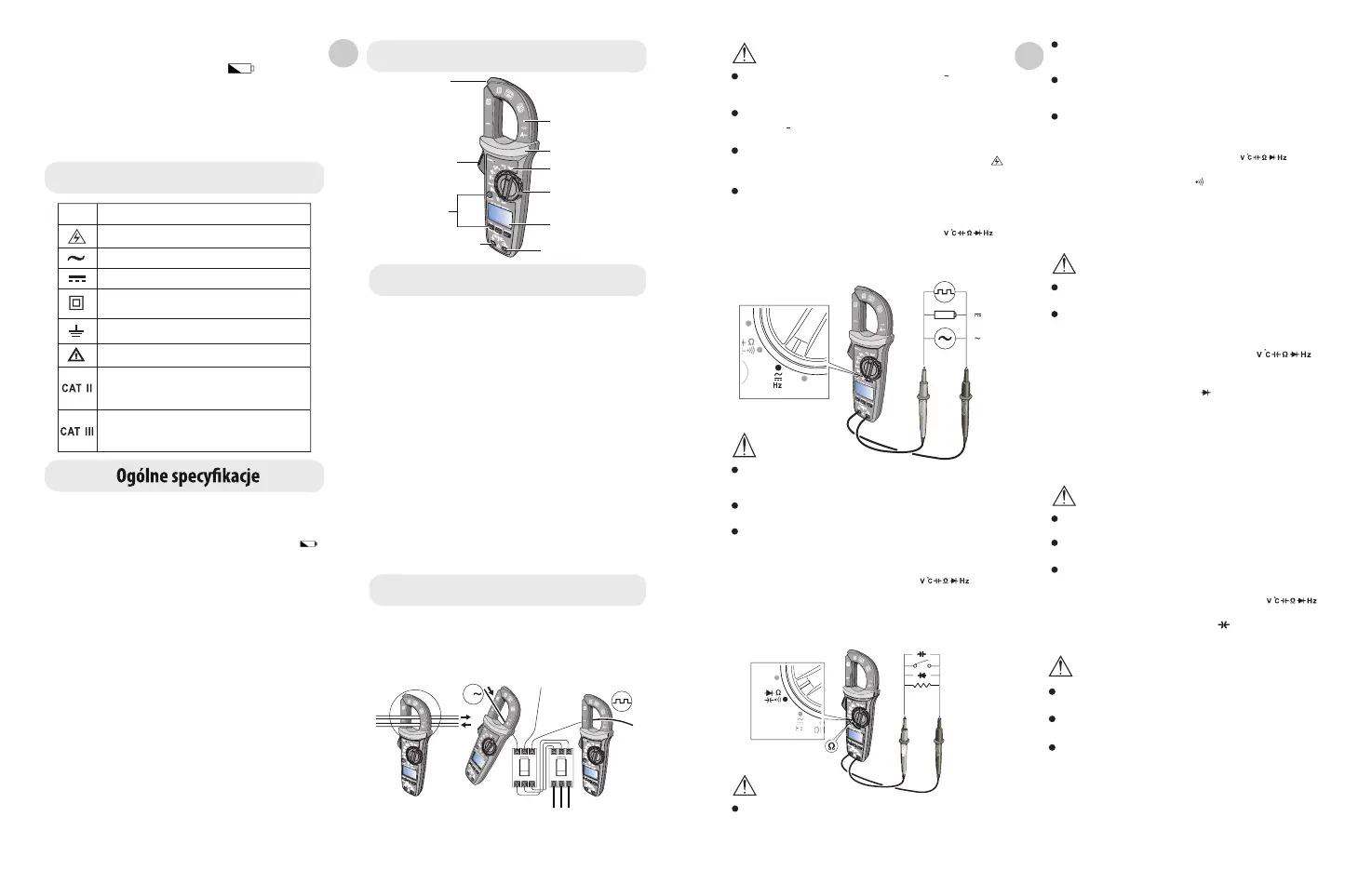

Struktura zewnętrzna
Końcówka pomiarowa NCV
Szczęki zaciskowe
Przełącznik funkcji
Wskaźnik LED
Spust otwierający
szczęki-
Osłona dłoni
Przycisk funkcyjny —
Wyświetlacz LCD
Gniazdo wejściowe dodatnie (+)
Rys 1
Gniazdo wejściowe COM (ujemne -)
10 -
-
-
-
-
-
-
-
-
-
-
-
-
-
11 -
12 -
13 -
Przed pomiarem rezystancji, diody i ciągłości linii, należy wyłączyć zasilanie
obwodu i całkowicie rozładować wszystkie kondensatory, aby uniknąć
niedokładnego pomiaru.
Kiedy na wyświetlaczu LCD pojawi się symbol « », proszę wymienić
baterie, aby zapewnić dokładność pomiaru. Jeśli miernik nie jest używany
przez dłuższy czas, proszę wyjąć baterie.
Nie należy modyfikować obwodu wewnętrznego miernika, aby uniknąć
uszkodzenia miernika i ryzyka dla użytkownika.
Nie należy używać ani przechowywać miernika w środowiskach o wysokiej
temperaturze, dużej wilgotności, łatwopalnych, wybuchowych i o silnym polu
magnetycznym.
Obudowę miernika należy czyścić miękką szmatką i łagodnym detergentem.
Nie używać materiałów ściernych ani rozpuszczalników!
-
-
-
Temperatura pracy i wilgotność: 0°C-30°C (≤S80% RH), 30°C ~
40°C) (≤S75% RH), 40°C ~ 50°C (≤45% RH)
Temperatura i wilgotność podczas przechowywania: -20°C - 60°C
(≤80% RH)
Kompatybilność elektromagnetyczna:
RF = 1V/m, dokładność całkowita = podana dokładność +5%
zakresu
RF = brak określonych obliczeń
Ostrożnie, możliwość porażenia prądem
Prąd zmienny
Symbol Opis
Prąd stały
TERMINAL UZIEMIAJĄCY (masa)
Ostrzeżenie lub Uwaga
Urządzenia zabezpieczone na całej powierzchni przez
IZOLACJĘ LUB IZOLACJĘ WZMOCNIONĄ
a zastosowanie do obwodów kontrolno-pomiarowych
podłączonych bezpośrednio do punktów użytkowych
(gniazd i podobnych punktów) instalacji niskiego napięcia
Stosuje się do badania i pomiarów obwodów
przyłączonych do części rozdzielczej instalacji niskiego
napięcia budynku
PL
Opis przycisków
Instrukcja obsługi
Naciśnij krótko ten przycisk, aby wejść/wyjść z trybu wstrzymania danych, naciśnij
przez dłuższy czas (około 2s) ten przycisk, aby włączyć/wyłączyć podświetlenie
(podświetlenie wyłączy się automatycznie po 60s).
1 - Przycisk SELECT (wybierz)
1 - Pomiar prądu przemiennego/częstotliwości prądu (rys. 2)
2 - PRZYTRZYMANIE/PODŚWIETLANIE - przycisk SELECT (WYBIERZ)
Krótko naciśnij ten przycisk, aby wejść w tryb pomiaru maksimum/minimum,
naciśnij przez dłuższy czas ten przycisk, aby wyjść (dotyczy tylko pomiaru
napięcia przemiennego/ stałego, prądu przemiennego, rezystancji i temperatury)
3 - Przycisk MAKS/MIN
W pozycjach pomiaru pojemności i napięcia, należy nacisnąć ten
przycisk, aby zapisać bieżący odczyt jako odniesienie dla przyszłych
odczytów. Kiedy wartość na wyświetlaczu LCD zostanie wyzerowana,
zapisany odczyt zostanie odjęty od przyszłych odczytów. Naciśnij ten
przycisk ponownie, aby wyjść z trybu wartości względnej.
1 -
2 -
Naciśnij spust, aby otworzyć szczęki zaciskowe i całkowici
zamknąć jeden przewód
Wybierz zakres prądu przemiennego AC (6A, 60A lub 600A)
4 - Przycisk REL.
W pozycji funkcji złożonych naciśnij ten przycisk, aby przełączyć si
pomiędzy odpowiednimi funkcjami pomiarowymi: w pozycji AC/DC/H
naciśnij krótko ten przycisk, aby przełączyć się pomiędzy funkcjami A
(prąd zmienny) i DC (prąd stały), naciśnij przez dłuższy czas (około 2s
ten przycisk, aby wejść/wyjść z funkcji pomiaru Hz.
Pomiar prądu
zmiennego
Pomiar częstotliwości
prądu
A
Maks. Wyświetlanie (zliczanie): 6099 (LX-M-2100)
Wyświetlanie polaryzacji: Auto
Wskaźnik przeciążenia: «OL» lub (-OL)
Wskaźnik niskiego poziomu baterii: wyświetlany jest symbol « ».
Komunikat o niskim poziomie baterii: Na wyświetlaczu LCD pojawia
się interfejs "Lo.bt" i wyświetla się przez około 10s, brzęczyk emituje
trzykrotny sygnał dźwiękowy, a miernik automatycznie się wyłącza.
Błąd pozycji testowej: Jeśli testowane źródło nie jest umieszczone w
środku szczęk cęgowych podczas pomiaru prądu, wystąpi
dodatkowy błąd odczytu +1,0%.
Ochrona przed upadkiem: 1m
Maksymalny rozmiar otworu szczękowego: średnica 28 mm
Bateria; bateria AAA 1,5V x2
Automatyczne wyłączenie zasilania: Jeśli przez 15 minut nie
zostanie wykonana żadna czynność przełącznikiem funkcji lub
jakimkolwiek przyciskiem, miernik automatycznie się wyłączy.
Funkcja ta może być wyłączona w zależności od potrzeb.
Wymiary: 215,1mm x72,5mm x37,8mm
Waga: około 248g (wraz z bateriami).
Wysokość: 2000m
Jeśli zmierzony prąd przekroczy ≥600A , miernik automatycznie
włączy alarm i zacznie migać znak alarmu wysokiego napięcia «
».
Włożyć czerwony przewód pomiarowy do gniazda « »,
czarny do gniazda "COM".
2 -
1 -
Ustawić przełącznik funkcji w pozycji napięcia przemiennego/stałego
AC/DC i połączyć równolegle przewody pomiarowe z mierzonym
obciążeniem lub zasilaczem.
2 -
Ustaw przełącznik funkcji w pozycji «Ω» , naciśnij przycisk SELECT,
aby wybrać pomiar ciągłości, i podłącz przewody pomiarowe z
obydwoma końcami mierzonego obciążenia równolegle.
Uwaga :
Uwaga :
Pomiar prądu musi być wykonywany w zakresie temperatur 0°C ~
40°C. Nie należy gwałtownie zwalniać spustu, ponieważ uderzenie
zmieni odczyt na krótki czas.
Czerwony
Czarny
Hz
V
V
Nie należy wprowadzać napięcia powyżej 600V. Pomimo, że możliwy
jest pomiar wyższego napięcia, może to spowodować uszkodzenie
miernika.
Należy zachować ostrożność, aby uniknąć porażenia prądem
podczas pomiaru wysokiego napięcia.
Podczas pomiaru napięcia wynoszącego ≥30V (prądu przemiennego AC) lub
≥60V (prądu stałego DC), na wyświetlaczu LCD pojawi się alert o wysokim
napięciu.
Aby zapewnić dokładność pomiaru, należy wycentrować przewód w
szczękach. W przeciwnym razie powstanie dodatkowy błąd odczytu ±
1,0%.
Jeśli na wyświetlaczu LCD pojawi się napis "OL", oznacza to, że prąd
przekracza zakres i istnieje niebezpieczeństwo uszkodzenia miernika.
Rys. 3
2 - Pomiar napięcia przemiennego I stałego AC/DC oraz częstotliwości napięcia (Rys. 3)
3 - Pomiar rezystancji (Rys. 4)
1 -
Włóż czerwony przewód testowy do gniazda « » czarny
do gniazda «
COM» jack.
Hz
ELE
FF
V
T
+
-
Pojemność
Ciągłość
Rezystancja
Dioda
Rys 4
Uwaga :
Uwaga :
Uwaga :
Jeśli mierzony rezystor jest otwarty lub rezystancja przekracza
maksymalny zakres, na wyświetlaczu LCD pojawi się napis "OL".
Przed pomiarem rezystancji w trybie online należy wyłączyć zasilanie
obwodu i rozładować wszystkie kondensatory, aby uniknąć
niedokładnego pomiaru.
Jeśli rezystancja nie jest mniejsza niż 0,5Ω po zwarciu przewodów
pomiarowych, należy sprawdzić, czy przewody pomiarowe nie są
poluzowane lub nie wykazują
Nie należy podłączać napięcia wyższego niż 30V, aby uniknąć
obrażeń ciała.innych nieprawidłowości.
Przed pomiarem ciągłości w trybie online należy wyłączyć zasilanie
obwodu i całkowicie rozładować wszystkie kondensatory.
Jeśli dioda jest otwarta lub jej polaryzacja jest odwrócona, na
wyświetlaczu LCD pojawi się napis "OL".
•Przed pomiarem diody w trybie online należy wyłączyć zasilanie
obwodu i całkowicie rozładować wszystkie kondensatory.
Nie należy wprowadzać napięcia wyższego niż 30V, aby uniknąć obrażeń ciała.
Nie należy podłączać napięcia wyższego niż 30V, aby uniknąć
obrażeń ciała.
4 - Test ciągłości (Rys 4)
5 - Test diody (Rys. 4)
2 -
3 -
Zmierzona rezystancja <10Ω. Obwód jest w stanie dobrego
przewodzenia; brzęczyk wydaje ciągły dźwięk. Zmierzona
rezystancja >31Ω: brzęczyk nie wydaje żadnego dźwięku.
1 -
2 -
Ustaw przełącznik funkcji w pozycji « », naciśnij przycisk WYBIERZ,
(SELECT) aby wybrać pomiar diody i podłącz przewody pomiarowe z
dodatnim i ujemnym biegunem mierzonej diody.
3 -
0,08V ≤ odczyt <1,2V: brzęczyk wydaje ciągły sygnał dźwiękowy
wskazujący na normalny stan diody. Odczyt <0.08V: brzęczyk wydaje
ciągły sygnał dźwiękowy wskazujący na uszkodzenie diody. Dla
krzemowego złącza PN «+», normalna wartość wynosi na ogół około
500-800mV.
1 -
Włóż czerwony przewód pomiarowy do gniazda « »,
czarny do gniazda «COM». Biegunowość czerwonego przewodu
pomiarowego to « - »
Włóż czerwony przewód testowy do gniazda « », czarny
do gniazda « . » jack.
Ustaw przełącznik funkcji w pozycji « » , naciśnij przycisk SELECT, aby
wybrać pomiar ciągłości, i podłącz przewody pomiarowe z obydwoma
końcami mierzonego obciążenia równolegle.
6 - Pomiar pojemności (LX-M-2100, rys. 4)
7 - Bezkontaktowe wykrywanie pola elektrycznego prądu
przemiennego AC (NCV, zdjęcie 5)
Jeśli mierzony kondensator jest zwarty lub pojemność przekracza
maksymalny zakres, na wyświetlaczu LCD pojawi się napis "OL".
Przed pomiarem należy całkowicie rozładować wszystkie kondensatory
(szczególnie w przypadku kondensatorów o wysokim napięciu), aby
uniknąć uszkodzenia miernika i użytkownika.
Uwaga :
La sensibilité de la détection du champ électrique est divisée en deux
niveaux («EFHI» et «EFLo»).
2 -
Ustaw przełącznik funkcji w pozycji « » i podłącz równolegle
przewody pomiarowe go mierzonej pojemności. Dla pojemności ≤
100nF zaleca się użycie trybu pomiaru «REL».
1 -
Podłącz czerwony przewód pomiarowy do gniazda « »,
czarny do gniazda "COM"
Przy pomiarze pojemności > 400µF, ustabilizowanie się wskazania
pomiarowego może zająć trochę czasu.
PL
