Símbolos elétricos

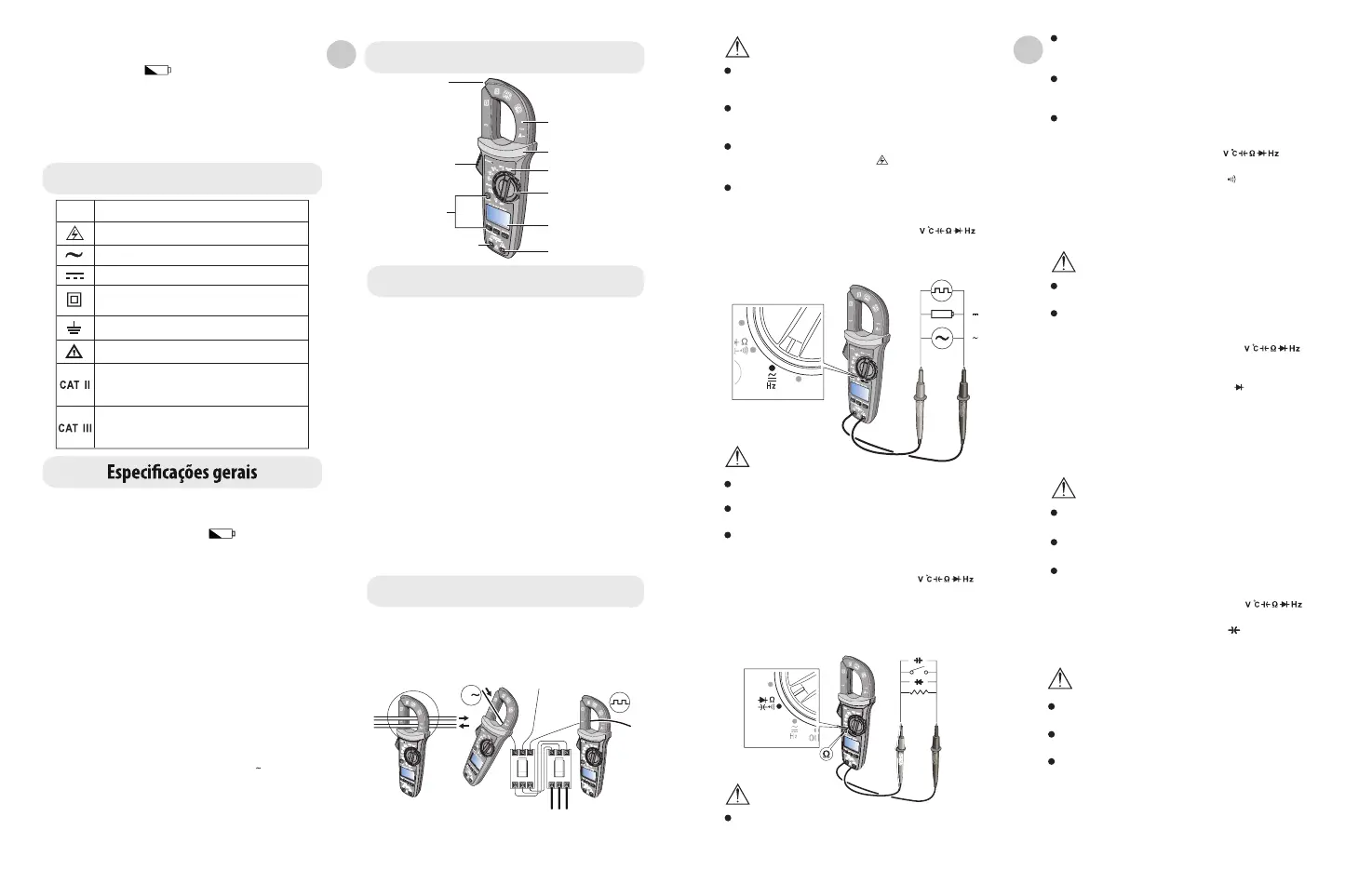

Estrutura externa
Terminal sensorial NCV
Mandíbulas da pinça
Interruptor de função
Indicador LED
Gatilho de abertura da
mandíbula
Proteção de mãos
Botões de função
Visor LCD
Positivo (+) conetor de
entrada
Imagem 1
COM (negativo -) conetor de
entrada
10 -
9 -
-
-
-
-
-
-
-
-
-
-
-
-
-
11 -
12 -
13 -
Antes de medir a resistência, díodo e continuidade da linha, desligue o
fornecimento de energia do circuito e descarregue todos os condensadores
para evitar medidas incorretas.
Quando o símbolo « » aparece no LCD, substitua as pilhas
rapidamente para garantir a precisão da medição. Se a pinça amperimétrica
não for utilizada durante um largo período de tempo, retire as pilhas.
Não altere o circuito interno da pinça amperimétrica de forma a evitar danos
na pinça amperimétrica e no utilizador.
Não utilize ou arrume a pinça amperimétrica em temperaturas elevadas,
humidades altas, ambientes inflamáveis, explosivos e fortes campos
magnéticos.
Limpe a capa da pinça amperimétrica com uma luva e detergente suave.
Não utilize abrasivos ou solventes.
-
-
-
Temperatura e humidade de utilização: 0°C-30°C (≤S80% RH),
30°C ~ 40°C) (≤S75% RH), 40°C ~ 50°C (≤45% RH)
Temperatura e humidade de armazenamento: -20°C ~60°C (≤80%
RH)
Compatibilidade eletromagnética:
RF = 1V/m, precisão geral = precisão específica + 5% de alcance
RF = 1Vm, cálculo não especificado.
Cuidado, possibilidade de choque elétrico
Corrente alternada
Símbolo Descrição
Corrente contínua
TERMINAL terra (aterramento)
Advertência ou Cuidado
Equipamento completamente protegido com
ISOLAMENTO ou ISOLAMENTO REFORÇADO
É aplicável a circuitos de teste e medição ligados
diretamente aos pontos de utilização (tomadas e pontos
semelhantes) da instalação PRINCIPAL de baixa tensão
É aplicável a circuitos de teste e medição ligados à parte
da distribuição da instalação PRINCIPAL de baixa tensão
do edifício.
PT
Descrição do botão
Instruções de utilização
Pressione rapidamente o botão para aceder/sair do modo de retenção de dados,
e pressione este botão demoradamente (aproximadamente 2s) para ligar/desligar
a retroiluminação (a retroiluminação irá desligar-se automaticamente após 60s).
1 - Botão de SELECT
1 - Corrente AC / Medição da frequência da corrente (Imagem 2)
2 - RETENÇÃO/RETROILUMINAÇÃO - botão SELECT
Pressione rapidamente este botão para inserir o modo de medição máximo/míni-
mo e pressione demoradamente este botão para sair (válido apenas para
medição de tensão AC/DC, corrente AC, resistência e temperatura).
3 - Botão MAX/MIN
Nas posições de capacidade e tensão, pressione este botão para
armazenar as leituras de corrente para utilizar como referência de leitura
no futuro. Quando o valor de visualização do LCD voltar ao zero, as
leituras armazenadas serão subtraídas às leituras futuras. Pressione
novamente este botão para sair do modo de valor relativo.
1 -
2 -
Pressione o gatilho para abrir as mandíbulas da pinça e aproxime
bem um condutor.
Selecione a variação da corrente AC (6A, 60A ou 600A)
4 - Botão REL.
Na posição de função composta, pressione este botão para alterar entre
as funções de medição correspondentes: na posição AC/DC/Hz,
pressione rapidamente o botão para alterar entre as funções AC e DC, e
pressione este botão demoradamente (aprox. 2) para entrar/sair da
função de medição Hz.
Medição da
corrente AC
Medição da frequência
da corrente
A
Visualização máxima: 6099 (LX-M-2100)
Visualização da polaridade: Automática
Visualização de sobrecarga: «OL» ou (-OL)
Indicação de pilha fraca: o símbolo « » será mostrado.
Lembrete de encerramento de pilha fraca: A interface «Lo.bt»
aparecerá no LCD e manter-se-á cerca de 10s, a campainha apitará
três vezes e a pinça amperimétrica irá desligar-se automatica-
mente.
Erro de posição do teste: Se, ao medir a corrente, a fonte em teste
não for colocada no centro das mandíbulas da pinça, será
produzido ±1,0% de erro adicional na leitura.
Proteção anti-quedas: 1m
Tamanho máximo da abertura das pinças: 28 mm de diâmetro
Pilha; pilha AAA 1.5Vx2
Desligar automático: Caso não haja qualquer utilização do
interruptor de funções ou de qualquer outro botão durante 15
minutos fará com que a pinça amperimétrica se desligue
automaticamente. Esta funcionalidade pode ser desligada sempre
que necessário.
Dimensões: 215,1 mm x 72,5 mm x 37,8 mm
Peso: aproximadamente 248 g (incluindo as pilhas).
Altura: 2 000m
Quando a medição da corrente for ≥600A, irá soar automaticamente
um som de alarme e o lembrete « » do alarme de alta tensão
irá piscar automaticamente.
Insira o cabo de teste vermelho na entrada « », e o
cabo preto na entrada «COM».
-
-
Rode o botão da função para a posição de tensão AC/DC, e em
paralelo ligue os cabos de teste com a carga medida ou a energia
fornecida.
-
Rode o interruptor de função para a posição «Ω», prima o botão
SELECT para selecionar a medição de continuidade, e ligue os
cabos de teste com ambas as extremidades da carga medida em
paralelo.
Note :
Note :
A medição da corrente deve ser registada entre 0°C ~ 40°C. Não
solte o gatilho de repente, uma vez que o impacto irá alterar a leitura
momentaneamente.
Vermelho Preto
Vermelho
Preto
Hz
V
V
Não introduza tensão acima de 600V. Embora seja possível medir
uma tensão mais alta, tal pode danificar o monitorizador.
Tome as medidas necessárias para evitar choques elétricos ao medir
alta voltagem.
Quando a tensão medida é de 30V (AC) ou 60V (DC), o LCD mostrará
o aviso de alarme de alta tensão.
Para assegurar a precisão da medição, coloque o condutor no centro
das mandíbulas. De outra forma, será produzido um erro de leitura
adicional de ± 1.0%.
Se o LCD apresentar «OL», significa que a corrente está acima do
intervalo e existe o risco de danos para a pinça amperimétrica .
Imagem 3
- Medição da tensão AC/DC e da tensão de frequência (Imagem 3)
- Medição da resistência (Imagem 4)
-
Insira o cabo de teste vermelho na entrada « », e o
cabo preto na entrada «
COM».
V
z
ELE
T
FF
V
T
+
-
Capacidade
Continuidade
Resistência
Díodo
Imagem 4
Nota :
Nota :
Nota :
Se a resistência medida estiver aberta ou a resistência exceder o
intervalo máximo, «OL» irá aparecer no LCD.
Antes de medir a resistência online, desligue o fornecimento de
energia do circuito e descarregue todos os condensadores para evitar
medições incorretas.
Se, quando os cabos de testes estão em curto-circuito, a resistência
não for inferior a 0.5Ω, verifique os cabos de estes em busca de
partes soltas ou outras anormalidades.
De forma a evitar lesões pessoais, não coloque tensão superior a 30V.
Antes de medir a continuidade online, desligue o fornecimento de
energia do circuito e descarregue todos os condensadores.
Se o díodo estiver aberto ou a polaridade for invertida, irá aparecer
«OL» no LCD.
Antes de medir o díodo online, desligue o fornecimento de energia do
circuito e descarregue todos os condensadores.
De forma a evitar lesões pessoais, não coloque tensão superior a 30V.
De forma a evitar lesões pessoais, não coloque tensão superior a 30V.
4 - Teste de continuidade (Imagem 4)
5 -Teste de díodo (Imagem 4)
2 -
3 -
Resistência medida <10Ω. O circuito está em bom estado de
condução; o sinal sonoro apita continuamente. Resistência medida
<31Ω: o sinal sonoro não faz barulho.
1 -
2 -
Rode o botão de função para a posição « », pressione o botão
SELECT para selecionar a medição de díodo e ligue os cabos de teste
com polos positivo e negativo da medição de díodo.
3 -
0.08V ≤ leitura <1.2V: a campainha emite um som a indicar a
normalidade de díodo. Leitura <0.08V: a campainha emite um som
contínuo a indicar danos de díodo. Para a junção de silício PN, o
normal geralmente é de 500-800mV.
1 -
Insira o cabo de teste vermelho na entrada « », e o
cabo preto na entrada «COM». A polaridade do cabo de teste
vermelho é «+» e a do cabo de teste preto é «.».
Insira o cabo de teste vermelho no jack « », o preto no
jack « COM ».
Rode o interruptor de função para a posição « », prima o botão SELECT
para selecionar a medição de continuidade, e ligue os cabos de teste com
ambas as extremidades da carga medida em paralelo.
6 - Medição de capacidade (LX-M-2100, imagem 4)
7 - Deteção de campo elétrico AC sem contacto (NCV, imagem 5)
Se o condensador medido estiver em curto-circuito ou a
exceder o intervalo máximo, irá aparecer «OL» no LCD.
Antes de executar as medições, de forma a evitar danos para a
amperimétrica e o utilizador, descarregue completamente todos
condensadores (especialmente os condensadores com alta tensão).
Nota :
A sensibilidade de deteção do campo elétrico divide-se em dois
("EFHI" e "EFLo").
2 -
Rode o botão de função para a posição « », e ligue em paralelo
os cabos de teste com a capacidade medida. Para capacidade ≤
100nF, é recomendado utilizar o modo de medição «REL».
1 -
Insira o cabo de teste vermelho na entrada « », e
cabo preto na entrada «COM».
Quando medir capacidades >400µF, pode demorar algum tempo a
estabilizar as leituras.
