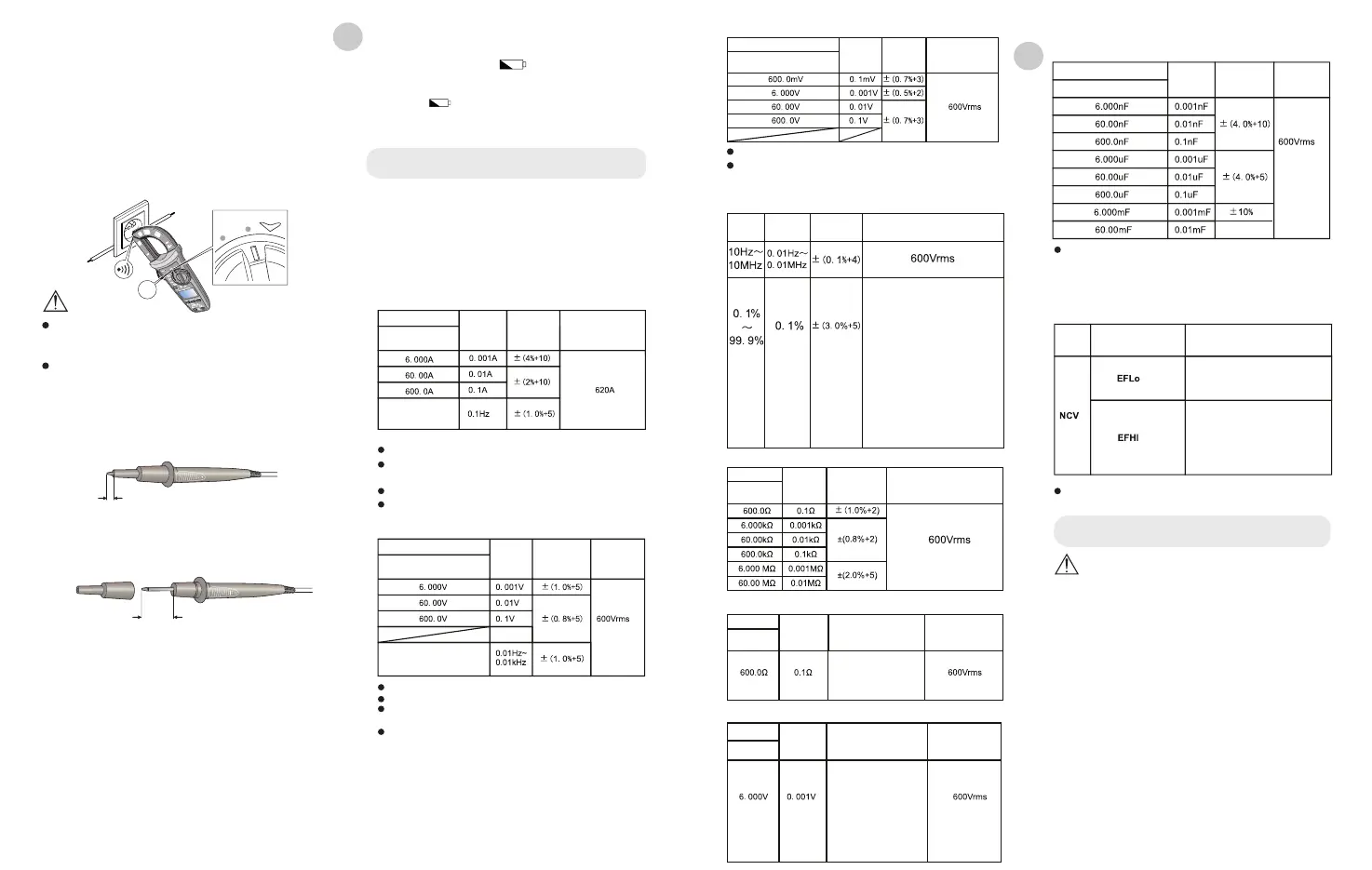

- Використання щупа (Малюнок 6)
1 -
Поверніть перемикач функцій у положення NCV.
2 -
Піднесіть чутливий кінець SCV затискних губів до джерела електричного
струму (розетка, ізольований дріт тощо). На РК-дисплеї відобразиться
сегмент «-», пролунає звуковий сигнал і заблимає червоний світлодіод. Зі
збільшенням напруженості вимірюваного електричного поля, буде
відображатися більше сегментів (----), а частота звукового сигналу та
миготіння червоного світлодіода будуть вищими.
Примітка :
NCV
Використовуйте сенсорний кінець NCV затискних губ для
наближення до вимірюваного електричного поля, інакше це
вплине на чутливість вимірювання.
Якщо виміряна напруга електричного поля становить ≤100 В
(змінний струм), щоб уникнути травм перевірте чи ізольований
провідник вимірюваного електричного поля.
ереконайтеся, що екран вимірювального проводу добре притиснутий до
місця фіксування. Невикористання захисного екрану CAT III збільшує
ризик виникнення дугового спалаху.
За замовчуванням у вимірювальному приладі встановлене значення
«EFHI». Виберіть різні рівні чутливості вимірювання, відповідно до
напруженості вимірюваного електричного поля.
Коли напруга електричного поля становить орієнтовно 220 В (змінного струму)
50 Гц/60 Гц, виберіть «EFHI»; коли напруга електричного поля становить
орієнтовно 110 В (змінного струму) 50 Гц/60 Гц, виберіть «EFLo».
ВИМІРЮВАННЯ В МІСЦЯХ ВИЗНАЧЕНИХ У КАТЕГОРІЇ CAT III
Малюнок 5
0.13’’- 0.15’’ (3.3mm - 3.9mm)
NCV
A
UA
Автоматичне відключення живлення: під час вимірювання, якщо
перемикач функцій або будь-яка кнопка не працюватимуть упродовж
15 хвилин, вимірювальний прилад автоматично вимкнеться для
економії енергії. Ви можете активувати його, натиснувши будь-яку
кнопку або перезапустити, перевівши перемикач функцій у
положення ВИМК. Щоб вимкнути функцію автоматичного вимкнення
живлення, натисніть і утримуйте кнопку SELECT у вимкненому стані,
а потім увімкніть вимірювальний прилад. Щоб відновити функцію
автоматичного відключення живлення, перезавантажте
вимірювальний прилад після вимкнення.
Звуковий сигнал: якщо натиснути будь-яку кнопку або перемикач
функцій увімкнений, та в робочому стані, пролунає один звуковий
сигнал (упродовж близько 0,5 с.). Під час вимірювання напруги або
струму періодично буде лунати звуковий сигнал, який вказує на
перевищення допустимого діапазону.
Інше
Екрани CAT III можна зняти у місця визначених у категорії CAT II.
Це дозволить проводити тестування вбудованих провідників,
таких як стандартні настінні розетки. Постарайтеся не загубити
екрани.
ВИМІРЮВАННЯ В МІСЦЯХ ВИЗНАЧЕНИХУКАТЕГОРІЇ CAT II
0.5’’ (13mm)
3 -
Виявлення низького заряду батарейок: напруга батарейок
автоматично визначається доти, поки вимірювальний прилад
увімкнений. Якщо напруга впаде нижче 2,5 В, на РК-дисплеї
відобразиться позначення « ».
4 -
Функція вимкнення у разі низького заряду батарейок: коли напруга
батарейок впаде нижче 2,4 В, на РК-дисплеї відображається
позначення « », «Lo.bt» інтерфейс з'явиться і відображатиметься
близько 10 секунд, звуковий сигнал пролунає три рази, а потім
вимірювальний прилад автоматично вимкнеться (інтерфейс не
відображається).
LX-M-2100
Діапазон
Діапазон
Контроль частоти
струму: 50 Гц-100 Гц
Контроль частоти
напруги: 10 Гц~10 кГц
Точність
Точність
Роздільна
здатність
Роздільна
здатність
Захист від
перевантаження
Захист від
перевантаження
LX-M-2100
Точність: ± (a% від показників ± b знаків), період калібрування 1 рік
Температура і вологість навколишнього середовища: 23°C ±5°C, ≤
80%RH.
Температурний коефіцієнт: для забезпечення точності вимірювання
робоча температура має бути в діапазоні 18°C~28°C, а діапазон
коливань в межах ±1°C. Якщо температура <18°C або > 28°C
додайте похибку температурного коефіцієнта 0,1 x (нормативна
точність)/°C.
1 - Змінний струм (AC)
2 - Змінна напруга (AC)
Частотна характеристика: 50 Гц-100 Гц
Для діапазону A4 закорочений ланцюг допускає найменшу
значущу цифру <3.
Діапазон гарантованої точності: 1%~100% від діапазону
Амплітуда вхідного струму частоти струму має бути >2 A.
a) Додайте 3%, коли коефіцієнт амплітуди становить 1~2
b) Додайте 5%, коли коефіцієнт амплітуди становить 2~2,5
c) Додайте 7%, коли коефіцієнт амплітуди становить 2,5~3
Технічні характеристики
Вхідний опір: близько 10 МΩм
Частотна характеристика; 45 Гц - 400 Гц, відображення вимірювання
справжнього середньоквадратичного значення (true RMS)
Діапазон гарантованої точності: 1%~100% від діапазону; амплітуда
вхідної напруги частоти напруги має бути > 5 В
Коефіцієнт амплітуди змінного струму несинусоїдальної хвилі може
досягати 3,0 з кількістю інтервалів 4000, а також може досягати тільки
1,8 з кількістю інтервалів 6000. Додаткову похибку слід додавати для
відповідного коефіцієнта амплітуди наступним чином:
LX-M-2100
3 - Постійна напруга (DC)
Вхідний опір: близько 10 МОм
Для діапазону мВ закорочений ланцюг допускає найменшу
значущу цифру <5.
Діапазон гарантованої точності: 1%-100% від діапазону
Діапазон
Діапазон
Діапазон
Діапазон
Діапазон
Діапазон
Діапазон
Діапазон
Рівень чутливості
вимірювання
електричного поля
Роздільна
здатність
Роздільна
здатність
Роздільна
здатність
Роздільна
здатність
Роздільна
здатність
Роздільна
здатність
Точність
Точність
Точність
Точність
Точність
Точність
Точність
Захист від
перевантаження
Захист від
перевантаження
Захист від
перевантаження
Захист від
перевантаження
Захист від
перевантаження
Захист від перевантаження
LX-M-2100
LX-M-2100
4 - Частота/коефіцієнт заповнення
5 - Опір
6 - Безперервність
LX-M-2100
7 - Діод
LX-M-2100
9 - NCV
8 - Ємність
Технічне обслуговування
Виміряне значення = відображуване значення - значення
розімкнутого ланцюга вимірювальних проводів (для ємності ≤ 100nF
рекомендується використовувати режим вимірювання «REL»).
Для діапазону ємностей розімкнутий ланцюг допускає найменшу
значущу цифру ≤20.
На результати вимірювання можуть вплинути різні конструкції
розеток або товщина ізоляції проводів.
Попередження :
Перш ніж відкривати задню кришку вимірювального
приладу, від'єднайте вимірювальні проводи, щоб
уникнути ураження електричним струмом.
UA
1 - Загальне технічне обслуговування
2 - Заміна батарейок (малюнок 7)
1 -
Якщо вимірювальний прилад не використовується, поставте перемикач
функцій у положення Вимк., щоб уникнути постійного споживання енергії
акумулятора.
2 -
Очистіть корпус вимірювального приладу м'якою тканиною з м'яким
миючим засобом. Не використовуйте абразивні речовини або
розчинники!
3 -
Технічне обслуговування та сервісне обслуговування мають
виконувати кваліфіковані фахівці або уповноважені підрозділи.
1 -
Вимкніть вимірювальний прилад і від'єднайте вимірювальні
проводи від вхідних клем.
2 -
Відкрутіть гвинт на кришці батарейного відсіку, зніміть кришку і
замініть 2 стандартні батарейки типу ААА на нові, дотримуючись
позначок полярності.
3 -
Зафіксуйте кришку батарейного відсіку і затягніть гвинт.
<10 Ω: Послідовні
звукові сигнали
Напруга розімкнутого
ланцюга: Близько 2,0 В
Для визначення напруги проводу
вище 24±6 В і визначення чи
мережева розетка під напругою
Для визначення напруги проводу
вище 74 В±12 В, для визначення чи
мережева розетка під напругою, або
для визначення проводу під
напругою/нейтрального проводу
відповідно до інтенсивності
вимірювання
1) Чутливість вимірювання: ≤100
кГц: 200 мВ скз ≤ вхідні амплітуди
30 В скз >100 кГц~1 МГц: 600 мВ
скз ≤ вхідна амплітуда ≤ 30 В скз
>1 МГц~10 МГц: 1 В скз ≤ вхідні
амплітуди ≤ 30 В скз
2) Коефіцієнт заповнення
застосовується лише для
вимірювання прямокутної хвилі ≤
10 кГц; амплітуда: 1 Vp-p (розмах
зміни напруги)
Частота ≤1 кГц Коефіцієнт
заповнення: 10,0%~95,0%
Частота >1 кГц Коефіцієнт
заповнення: 30,0% 70,0%
Напруга розімкнутого
ланцюга: Близько 3,9 В
Вимірюваний PN-перехід:
Падіння напруги в режимі
прямого струму ≤2 В.
Для кремнієвого
PN-переходу нормальне
значення зазвичай
становить близько 0,5-0,8 В.
