20
INSTALACIÓN EN CONSTRUCCIONES EXISTENTES (Continuación)

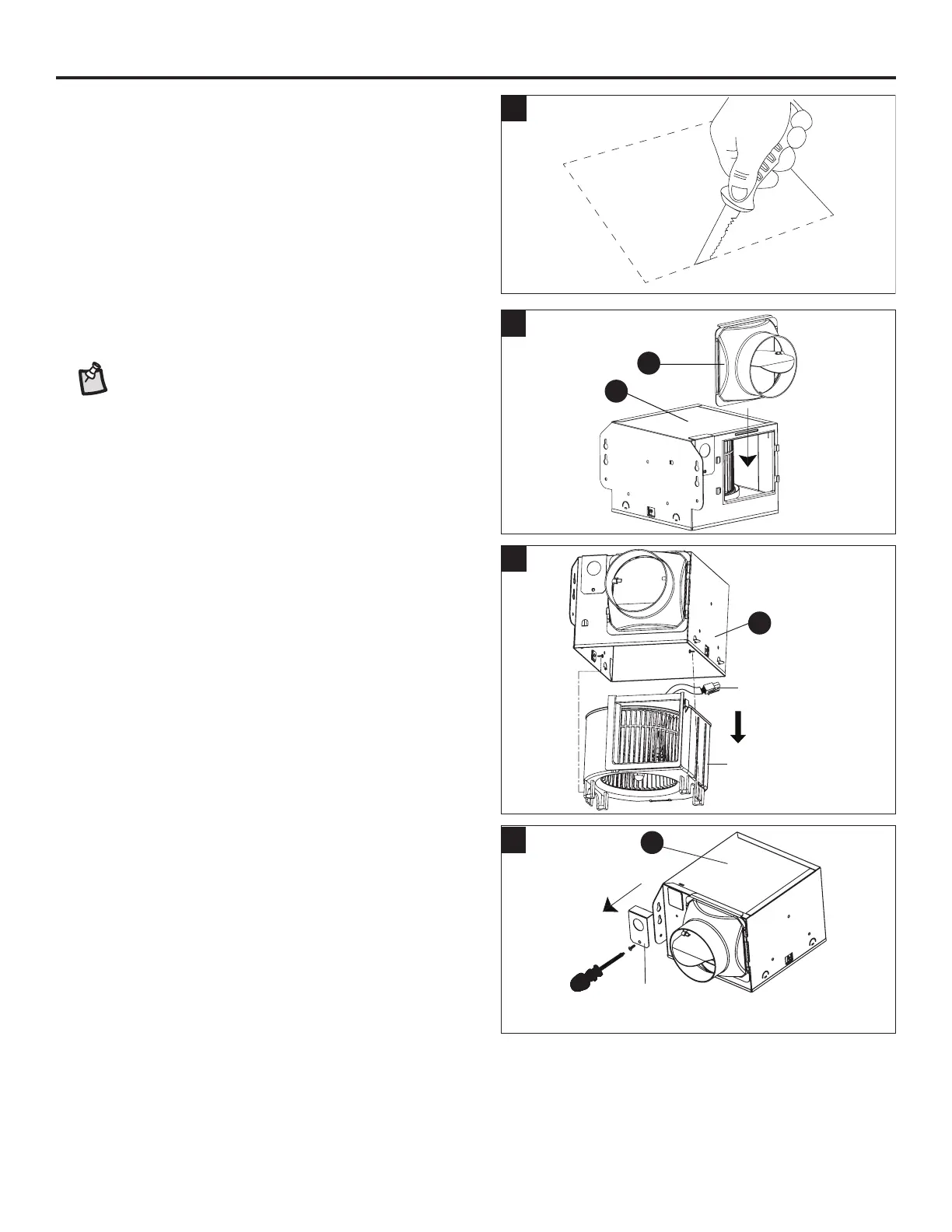

3. Si este ventilador no reemplaza a uno viejo, asegúrese de
cortar una abertura de 19.68 cm x 19.05 cm para la carcasa
del ventilador.
19.05 cm
19.68
cm
3
4. Acople el conector del conducto (C) a la carcasa del
ventilador (A).
NOTA: retire la cinta protectora de la aleta del conector
del conducto (C).
A
C
4
5. Retire los tres tornillos en el lado de la carcasa del ventilador (A)
que sujetan el motor del ventilador en su lugar. Con los tornillos
retirados, desenchufe el motor del ventilador y extraiga el
motor del ventilador de la carcasa del ventilador (A).
A
5
6. Retire la tapa de la caja de cableado de la carcasa del
ventilador (A) con un destornillador Phillips (no se incluyen).
Quite el oricio ciego de cableado de la tapa de la caja de
cableado con un destornillador plano (no se incluyen).
6
Tapa de la
caja eléctrica
A
Enchufe del
motor del
ventilador
Motor del
ventilador
Tapa de la
caja de cableado
A
C
A
A
