21

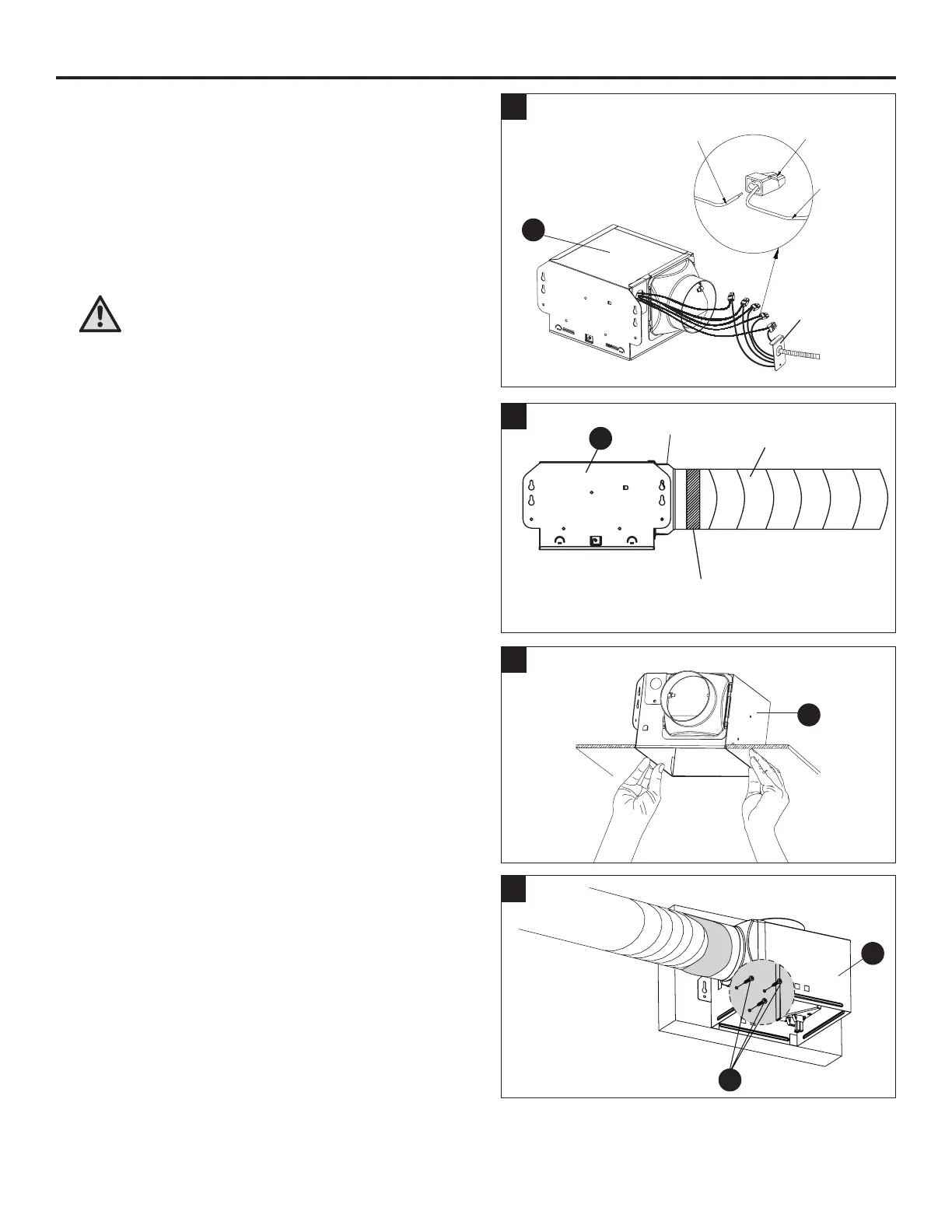

INSTALACIÓN EN CONSTRUCCIONES EXISTENTES (Continuación)
5. Jale los cables de la casa a través de la tapa la cubierta de la
caja de cableado.
Usando los conectores rápidos, conecte el cableado de la
carcasa desde el interruptor de pared a la carcasa del
ventilador (A). 14 AWG es el conductor más pequeño que se
debe utilizar para el cableado de circuito derivado. Consulte
los diagramas de cableado en la página 16 para asegurarse
de que se están realizando las conexiones adecuadas.
Empuje con cuidado las conexiones de cables en la caja de
cableado y vuelva a colocar la tapa de la caja de cableado.
PRECAUCIÓN: si sus cables eléctricos no coinciden
con los colores enumerados, consulte a un electricista
con licencia para determinar qué representa cada
cable de la casa antes de conectar el ventilador.
A
7
8. Conecte un conducto circular de 4 pulg. al conector del
conducto en la carcasa del ventilador (A), asegurándolo con
cinta adhesiva o una abrazadera. Ventile el conducto hacia el
exterior.
A
8
9. Con el cableado y el conducto conectados, inserte la carcasa
del ventilador (A) en el oricio del techo. Coloque la carcasa
del ventilador (A) de modo que el borde inferior de la carcasa
del ventilador (A) quede al ras con la placa del techo.
A
9
10. Monte la carcasa del ventilador (A) en la viga con tres tornillos
para madera (AA) a través de los oricios en el costado de
la carcasa del ventilador (A).
La carcasa del ventilador (A) debe instalarse al ras de la placa
del techo o los resortes de montaje de la rejilla no serán lo
sucientemente largos como para insertarse en las ranuras
dentro de la carcasa del ventilador (A).
10
A
Cables de
la casa
Conector
rápido
Cables del
producto
Tapa de la caja
de cableado
Conector de
conducto
Conducto de 4 pulg.
Cinta adhesiva
o abrazadera
A
A
A
A
AA
