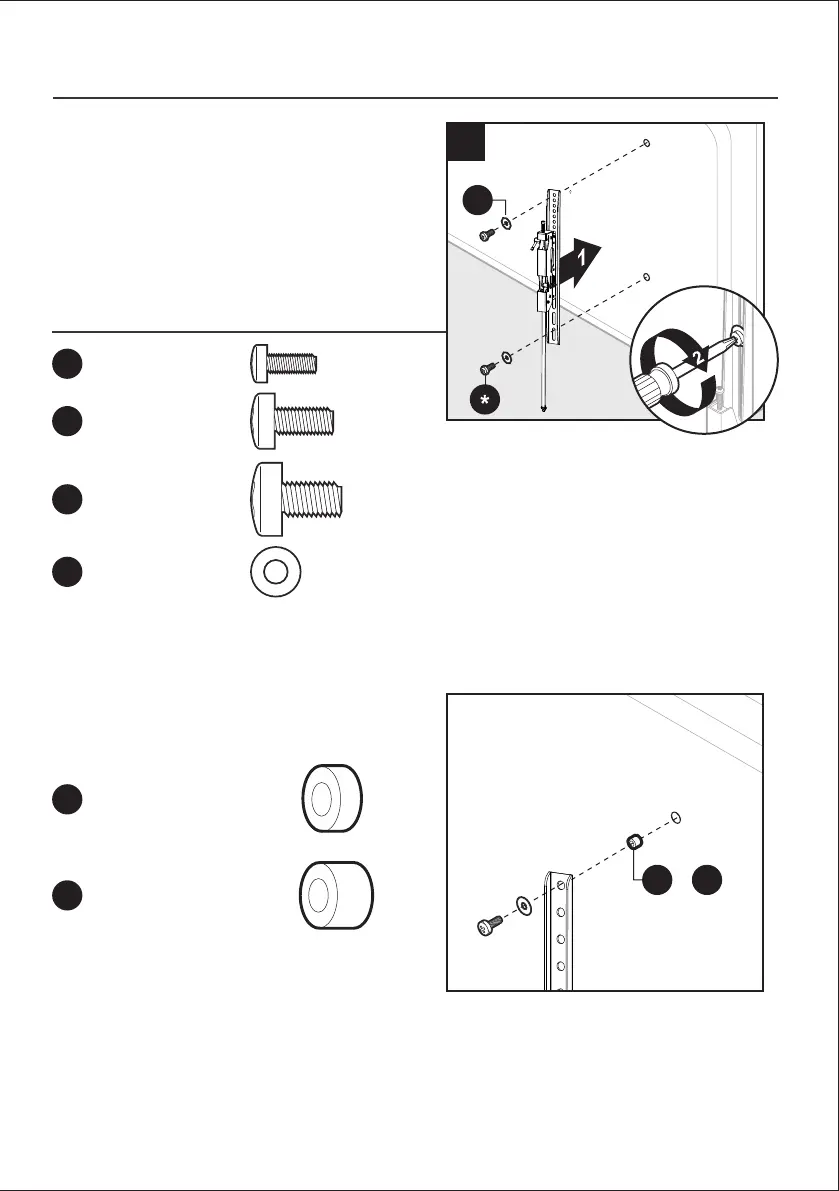

1a. Para el panel plano con parte posterior plana:
Fije los soportes para televisor izquierdo y derecho
(B) y (C) con cuatro arandelas (QQ) y cuatro
tornillos (*).
*Nota: los soportes para televisor se pueden fijar con
tornillos M4x12 (JJ), M6x12 (KK) o M8x20 (LL),
según su televisor.
Aditamentos utilizados
JJ
KK
LL
QQ
Tornillo M4x12
Tornillo M6 x 12
Tornillo M8 x 20
Arandela M5
x4
x4
x4
x4
Espaciador de 5 mm
SS
TT
QQ
Consejo: también se pueden utilizar
espaciadores de 5 mm
(SS) o de 14 mm (TT).
1a
SS TT
x8
x8
INSTRUCCIONES DE ENSAMBLAJE
Espaciador de 10 mm
o
22
