Nota: utilice un nivel de burbuja para nivelar la plantilla
de montaje (D).
5. Taladre previamente los 4 orificios marcados con
una broca para taladro para madera de 5.55 mm
hasta una profundidad de 5.58 cm de la plantilla
6. Fije la placa de pared (A) a la pared con cuatro
arandelas para pernos de cabeza cuadrada M8
(HH) y cuatro pernos de cabeza cuadrada M8x60
mm (GG) con la llave de tuerca de 12.7 mm (no incluida).
Pernos de cabeza
cuadrada M8x60 mm
Arandela para pernos
de cabeza cuadrada M8
Nota: utilice un nivel de burbuja (EE) para nivelar la
placa de pared (A).
Broca para taladro para madera
de 5.55 mm (7/32 in.)
D
Plantilla para montaje
Aditamentos utilizados
x4
x4
4. Sostenga la plantilla de montaje (D) en la posición
deseada y use un lápiz para marcar las ubicaciones
de 4 orificios.
4
5
5.58 cm (2.2 in.)
de profundidad
D
GG
HH
EE
Nivel de burbuja
x1

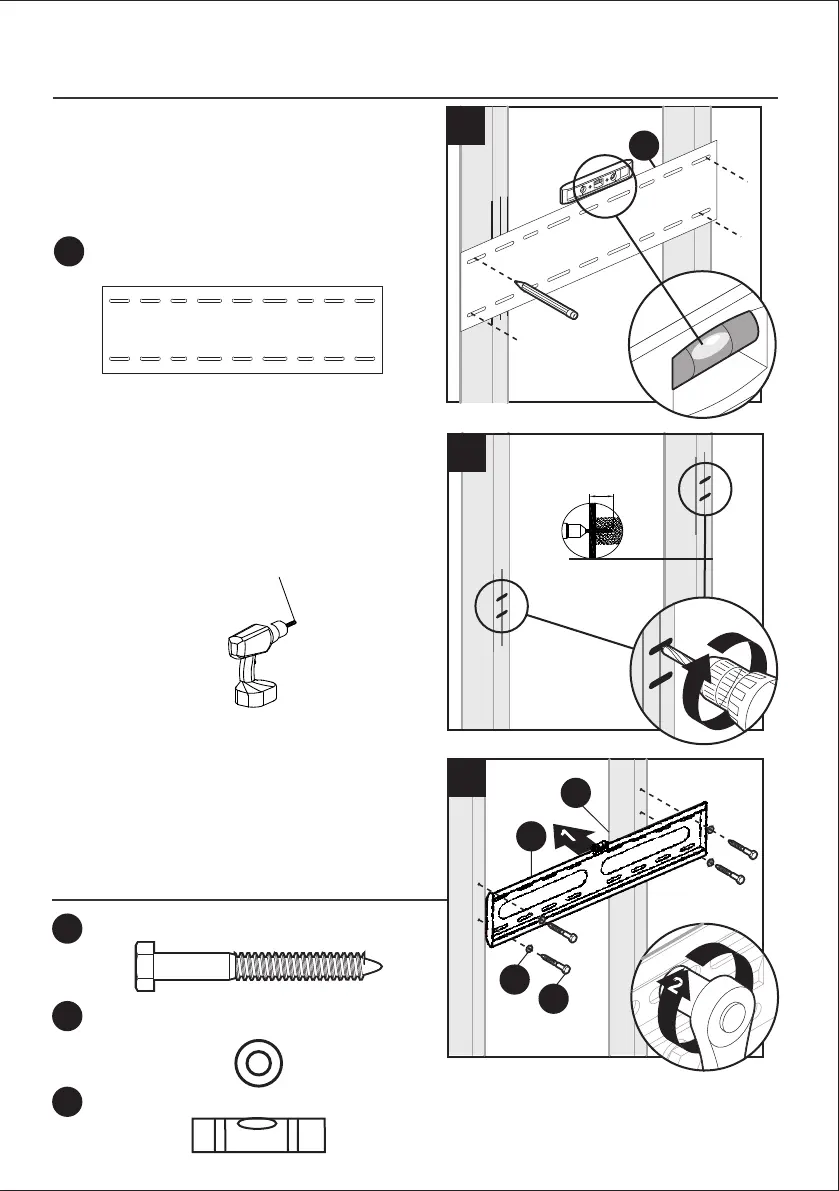

INSTRUCCIONES DE ENSAMBLAJE
x1
25
HH
GG
6
A
EE
de montaje
