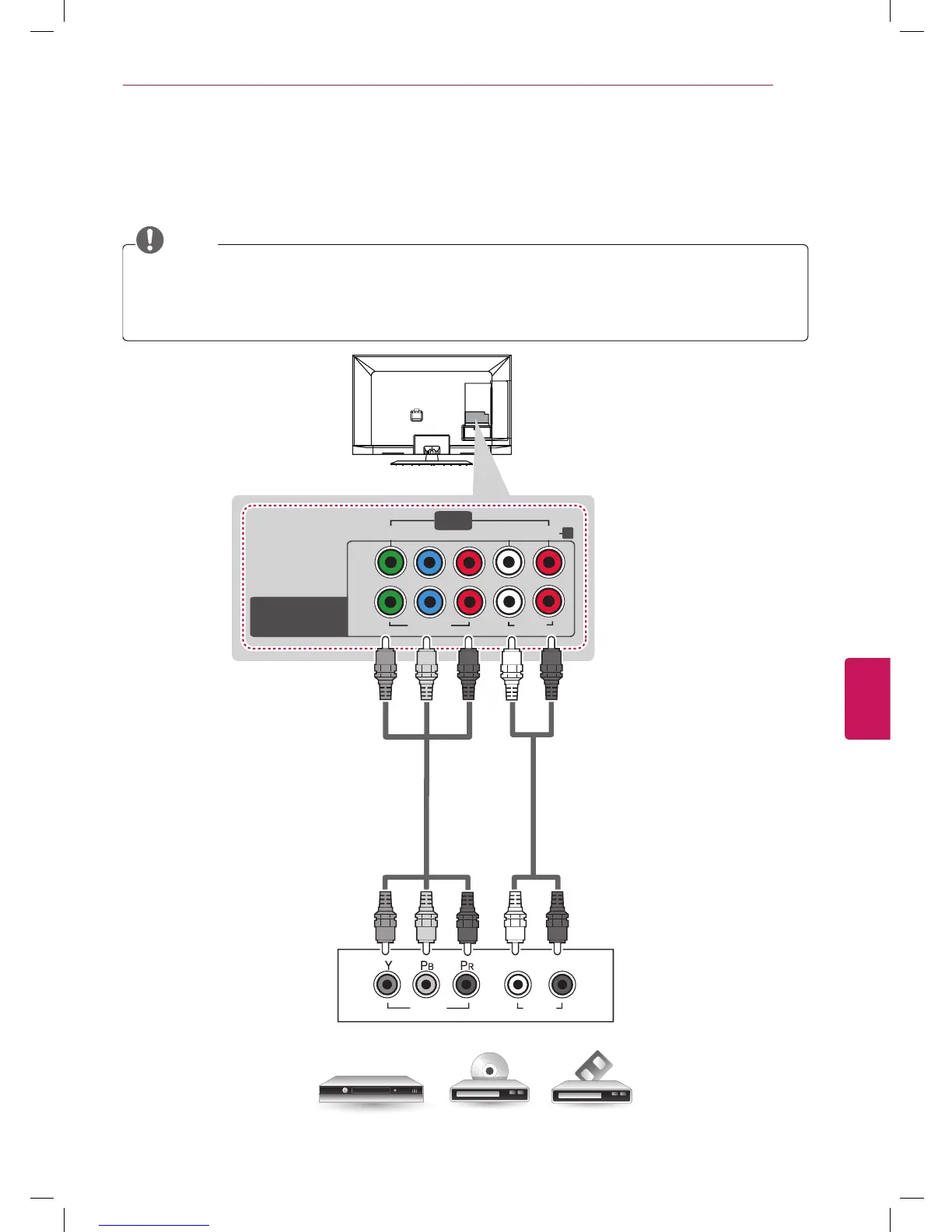

Conexión por componente
Transmite las señales de audio y video analógicas de un dispositivo externo al televisor. Conecte el disposi-
tivo externo y el televisor con el cable componente tal como se muestra en la siguiente ilustración.
NOTA
y
Si la instalación de los cables no es la adecuada, podría proyectarse una imagen en blanco y
negro o con colores distorsionados. Revise que los cables coincidan con las conexiones de color
correspondientes.
y
Revise y compruebe que cada cable coincida con las conexiones de color correspondientes.
(*No incluido)
(*No incluido)
DVD/ Blu-Ray /
Caja de cable HD
VERDE
VERDE
AZUL AZUL
ROJO ROJO
ROJO
ROJO
BLANCO
BLANCO
