PEMASANGAN DALAM RUANGAN
Pemilihan lokasi terbaik
Pasang pendingin ruangan di lokasi yang
memenuhi kondisi berikut.
- Tempat harus mampu menahan beban lebih
dari empat kali berat unit dalam ruangan.
- Tempat harus dapat memeriksa unit seperti
pada gambar.
- Tempat di mana unit bisa dipasang dalam posisi
rata.
- Tempat harus mudah terhubung dengan unit
luar ruangan.
- Tempat di mana unit tidak terpengaruh oleh
gangguan listrik.
- Tempat di mana sirkulasi udara di dalam
ruangan baik.
- Tidak boleh ada sumber panas atau uap di
dekat unit.
* Dimensi "H" yang sesuai diperlukan untuk
mendapatkan kemiringan untuk pembuangan
seperti yang ditunjukkan pada gambar
Konfirmasi hubungan posisi antara unit dan baut
suspensi.
- Pemasangan bukaan langit-langit untuk
membersihkan filter atau menyervis di bawah
produk.

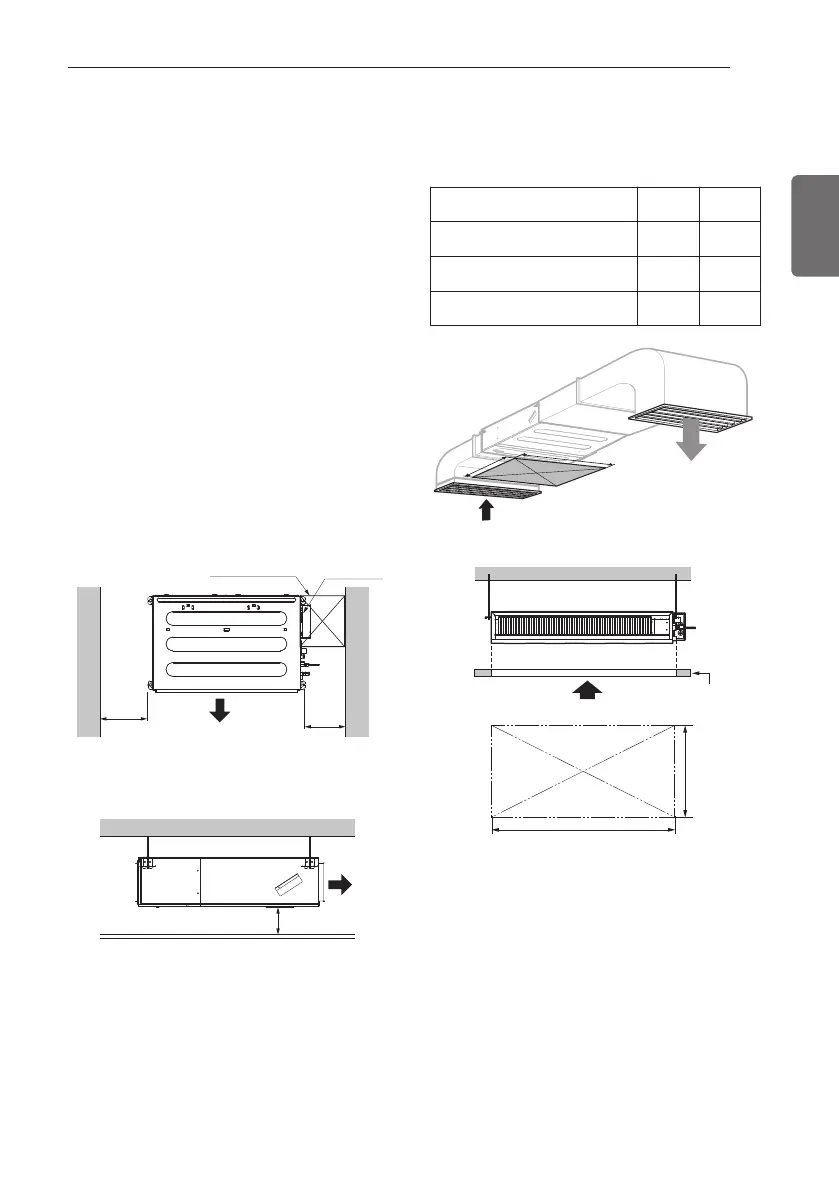

Tampilan dari atas
Satuan: mm(inci)
Tampilan samping
Satuan: mm(inci)
Lubang pemeriksaan
(600 x 600)
Kotak kontrol
H=20 atau lebih
600
600
Outlet udara
Outlet udara
PEMASANGAN DALAM RUANGAN
Kapasitas (kBtu/h) A B
9 800 800
12 / 18 800 1000
24 800 1200
(Satuan: mm)
Langit-langit
Ruang servis
A
B
A(Min)
B(Min)
