8
BAHASA INDONESIA

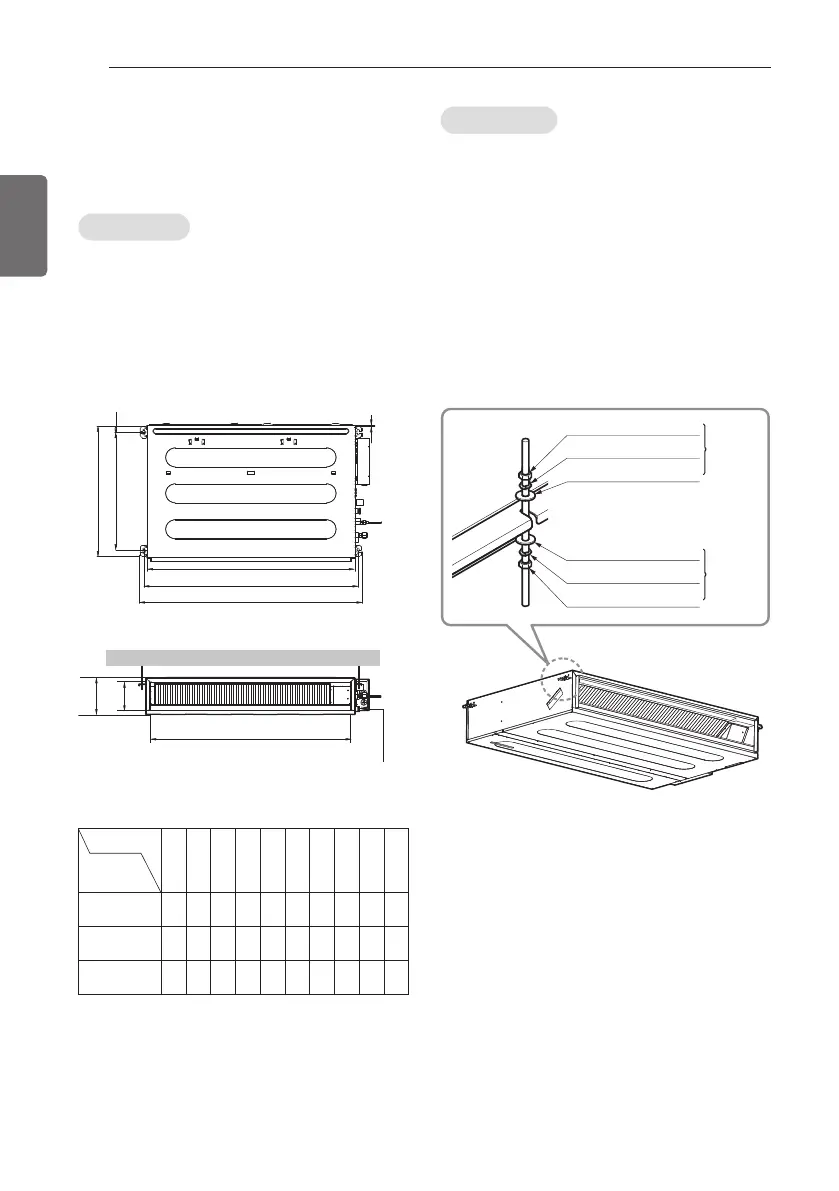

PEMASANGAN DALAM RUANGAN
Dimensi langit-langit dan
lokasi baut gantung
Pasang unit di atas langit-langit dengan benar.
Posisi baut suspensi
- Pasang kanvas bersama di antara unit dan
saluran untuk menyerap getaran yang tidak
perlu.
- Pasang Aksesori filter pada lubang kembali
udara.
KASUS 1
C
E
G
D
F
I
A
J
B
H
Lubang pembuangan
- Pasang unit miring ke sisi lubang pembuangan
seperti pada gambar untuk pembuangan air
yang mudah.
Posisi baut Konsol
- Tempat di mana unit dapat dipasang dalam
posisi rata dan dapat mendukung berat unit.
- Tempat di mana unit dapat menahan
getarannya.
- Tempat di mana servis dapat dilakukan dengan
mudah.
KASUS 2
Dimensi
Kapasitas
(kBtu/h
)
A B C D E F G H I J
9 733 772 628 700 36 190 20 660 155 700
12/18 933 972 628 700 36 190 20 860 155 900
24 1133 1172 628 700 36 190 20 1060 155 1100
(Satuan: mm)
Mur M10
Ring M10 SP.
Ring M10
X 4
X 4
(Pasokan
lokal)
X 4
Mur M10
Ring M10 SP.
Ring M10
X 4
X 4
(Pasokan
lokal)
X 4
