PEMASANGAN DALAM RUANGAN
9
BAHASA INDONESIA

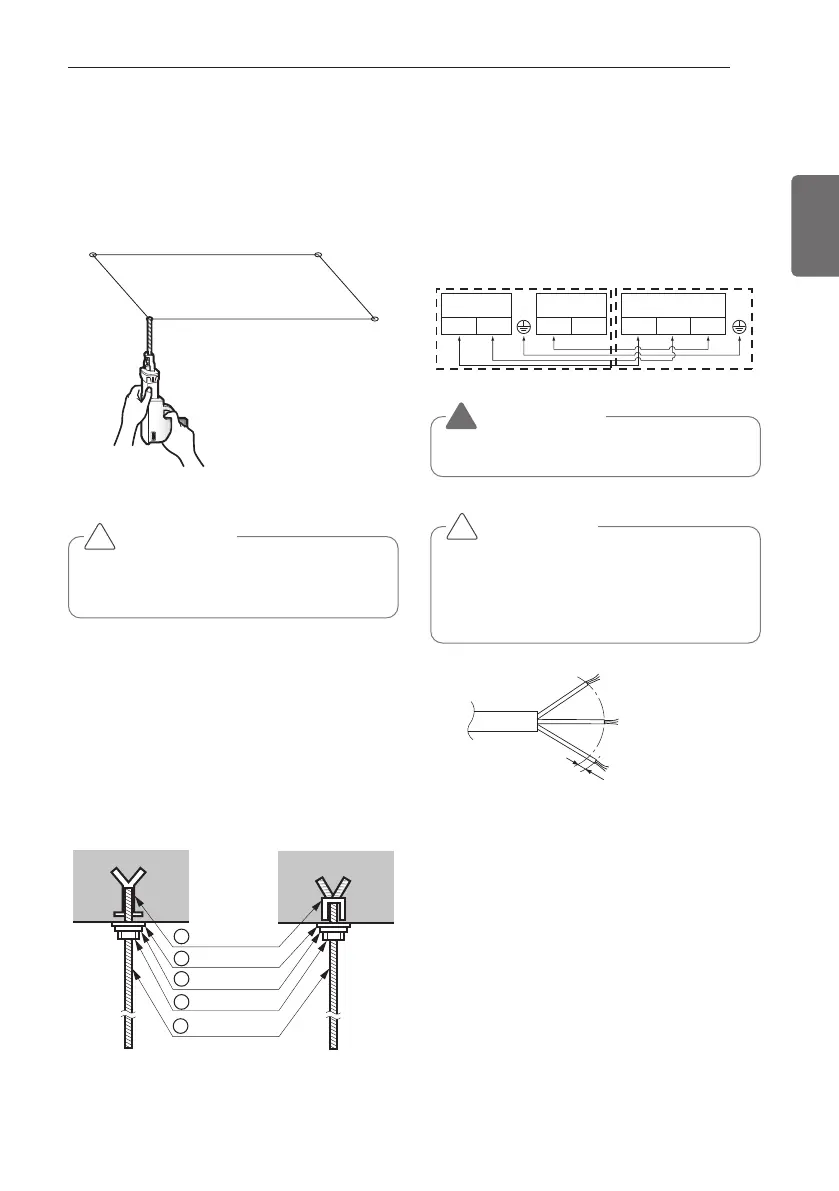

Sambungan Kabel
Sambungkan kabel ke terminal pada papan
kontrol secara sendiri-sendiri sesuai sambungan
unit luar ruangan.
- Pastikan warna kabel unit luar ruangan dan No.
terminal sama dengan warna pada unit dalam
ruangan.
Blok Terminal
Dalam Ruangan
Blok Terminal
Dalam Ruangan
Blok Terminal
luar ruangan
1(L) 2(N) 3
Unit luar ruanganUnit dalam ruangan
1(L) 2(N) 3
PERHATIAN
• Kencangkan mur dan baut agar unit tidak
jatuh.
!
- Masukkan set anchor dan ring ke atas baut
suspensi untuk mengunci baut suspensi pada
langit-langit.
- Pasang baut suspensi pada set anchor dengan
kencang.
- Pasang pelat pemasangan pada baut suspensi
(sesuaikan ketinggian kira-kira) menggunakan
mur, ring dan ring pegas.
1 Set anchor
Bangunan lama Bangunan baru
2 Ring pelat
3 Ring pegas
4 Mur
5 Baut suspensi
PERHATIAN
Kabel daya yang terhubung ke unit harus
dipilih sesuai dengan spesifikasi di bawah
ini. (Kabel tipe CV yang disetujui oleh IEC
60502-1)
!
20mm
GN/YL
LUAS
PENAMPANG
NORMAL 2,5mm
2
PERINGATAN
!
Pastikan sekrup terminal tidak longgar.
Pemasangan Unit Dalam
Ruangan
- Pilih dan tandai posisi untuk baut pemasangan.
- Bor lubang untuk set anchor pada bagian muka
langit-langit.
