14

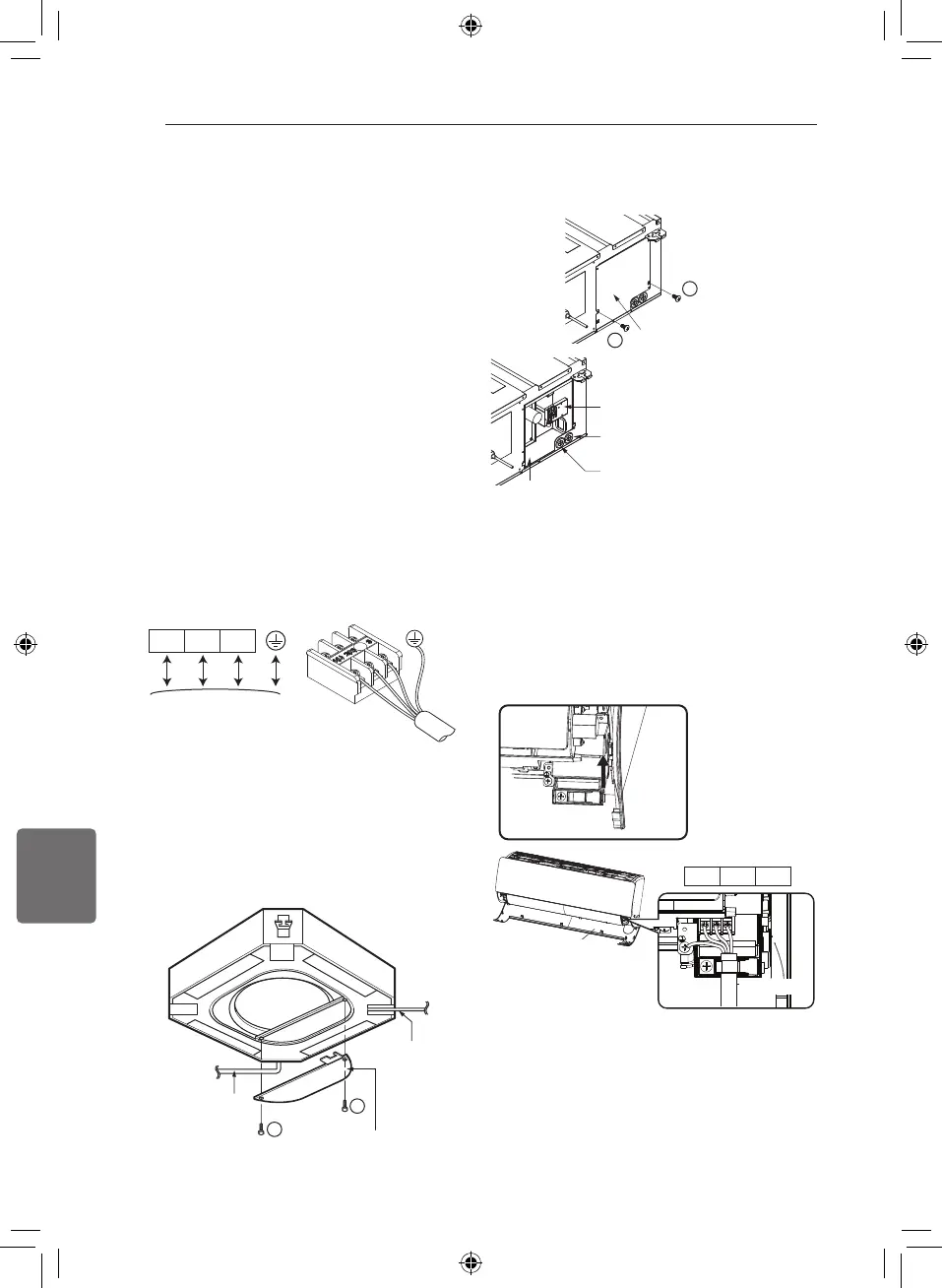

ELEKTRISCHE BEDRADINGSWERKAAMHEDEN
NEDERLANDS
Algemene instructies
- Alle in het veld geleverde onderdelen en
materialen, elektrische apparatuur moeten
voldoen aan de lokale normen. Gebruik alleen
koperdraad.
- Volg het "BEDRADINGSSCHEMA” dat op de
unitbehuizing zit om de buitenunit, binnenunits
en afstandsbediening aan te sluiten.
- De hele bedrading moet worden uitgevoerd
door een bevoegd elektricien.
Aansluitingen van de draden
Sluit de draden afzonderlijk op de
aansluitklemmen op het bedieningspaneel aan in
overeenstemming met de aansluitingen op de
buitenunit.
Zorg ervoor dat de kleur van de draden van de
buitenunit en het nummer van de aansluitklem
hetzelfde zijn als die van de binnenunit.
ELEKTRISCHE BEDRADINGSWERKAAMHEDEN
1(L) 2(N) 3
Aangesloten op
buitenunit of B.D. unit
Schakelkast
Afdekking besturingskast
(waarop de elektrische
bedrading wordt aangesloten)
Aansluitingspaneel bediening
Afstandsbedieningskabel
Verbindingskabel tussen de
binnenunit en de buitenunit.
1
1
Afstand
sbediening
skabel
Verbindingskabel
tussen de
binnenunit en de
buitenunit.
Schakelkastkap (waarop
de elektrische bedrading
wordt aangesloten)
1
1
- Open de schakelkastkap en sluit de
afstandsbedieningskabel en de
binnenstroomkabels aan.
- Verwijder de schakelkastkap voor de
elektrische verbinding tussen de binnenunit
en de buitenunit. (Verwijder schroeven ①)
- Gebruik de snoerklem om het snoer vast te
maken.
(1) Open het décor
(2) Draai de schroef van C / Box los
(3) Schuif de metalen plaatkap omhoog
(4) Verbind de verbindingskabel
(5) Nadat de kabels volledig zijn aangesloten,
moet de metalen plaatafdekking worden
gemonteerd met een schroef.
* De functie kan worden gewijzigd volgens
een type model.
Decor
Voedingskabel
1(L) 2(N) 3(C)
