14
ELEKTRISCHE KABELANSCHLÜSSE
DEUTSCH
Allgemeine Hinweise
- Sämtliche Teile und Materialien und elektrische
Arbeiten müssen den regionalen Richtlinien
entsprechen. Nur Kupferkabel verwenden.
- Richten Sie sich zum Anschluss von Außengerät,
Innengeräten und Fernbedienung nach dem am
Gerät angebrachten
“ANSCHLUSSSCHALTPLAN”.
- Sämtliche Kabelanschlüsse müssen von einem
qualifizierten Elektriker vorgenommen werden
Kabelanschlüsse
Schließen Sie die Kabel, je nach
Außengeräteanschluss, einzeln an die Anschlüsse
der Reglerkarte an.
Die Farben der Außengerätekabel und der
jeweiligen Anschlüsse müssen mit den Farben am
Innengerät übereinstimmen

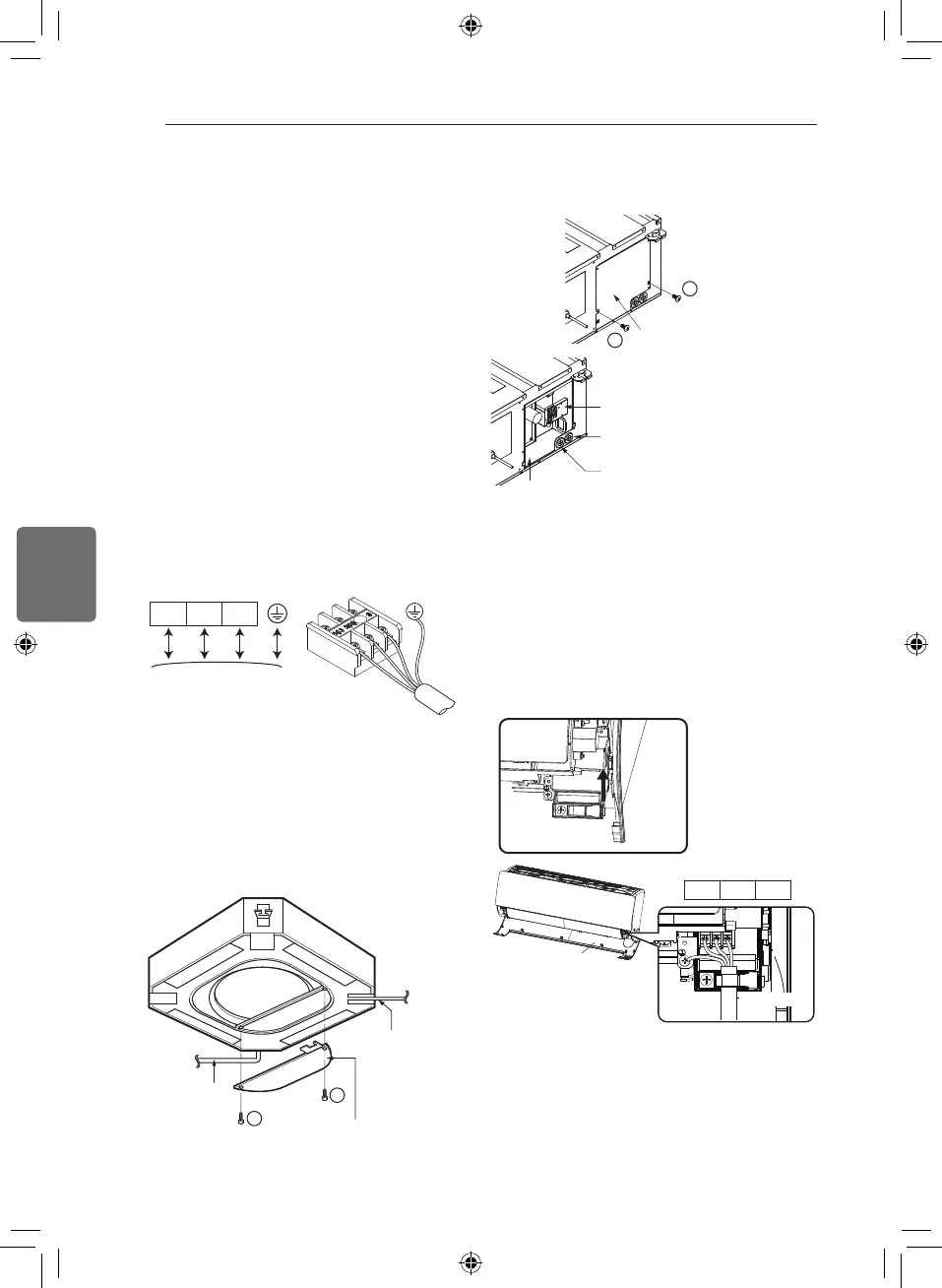

ELEKTRISCHE KABELANSCHLÜSSE
1(L) 2(N) 3
Anschluss an Außengerät
oder B.D.-Gerät.
Fernbedienungskabel
Anschlusskabel
zwischen
Innengerät und
Außengerät
Abdeckung des Reglerkastens
(über der die Kabel verlegt
werden)
1
1
Reglerkasten
Abdeckung des Reglerkastens
(über der die Kabel verlegt
werden)
Steuerplatine
Fernbedienungskabel
Anschlusskabel zwischen
Innengerät und Außengerät
1
1
- Öffnen Sie den Deckel des Steuerkastens und
stecken Sie die Kabel für die Fernbedienung
sowie für die Inneneinheit ein.
- Nehmen Sie die Abdeckung des Reglerkastens
ab, um die elektrischen Anschlüsse zwischen
Innen- und Außengeräten vorzunehmen.
(Entfernen Sie die Schrauben ①)
- Befestigen Sie die Kabel mit der Kabelklemme.
(1) Öffne das Dekor
(2) Lösen Sie die Schraube von C / Box
(3) Schieben Sie die Metallplattenabdeckung
nach oben
(4) Schließen Sie das Verbindungskabel an
(5) Nachdem Sie die Kabel vollständig
angeschlossen haben, sollten Sie die
Metallplattenabdeckung mit der Schraube
zusammenbauen.
* Die Funktion kann je nach Modell geändert
werden.
Dekor
Stromverbindungskabel
1(L) 2(N) 3(C)
