CABLAGGIO ELETTRICO
15
ITALIANO

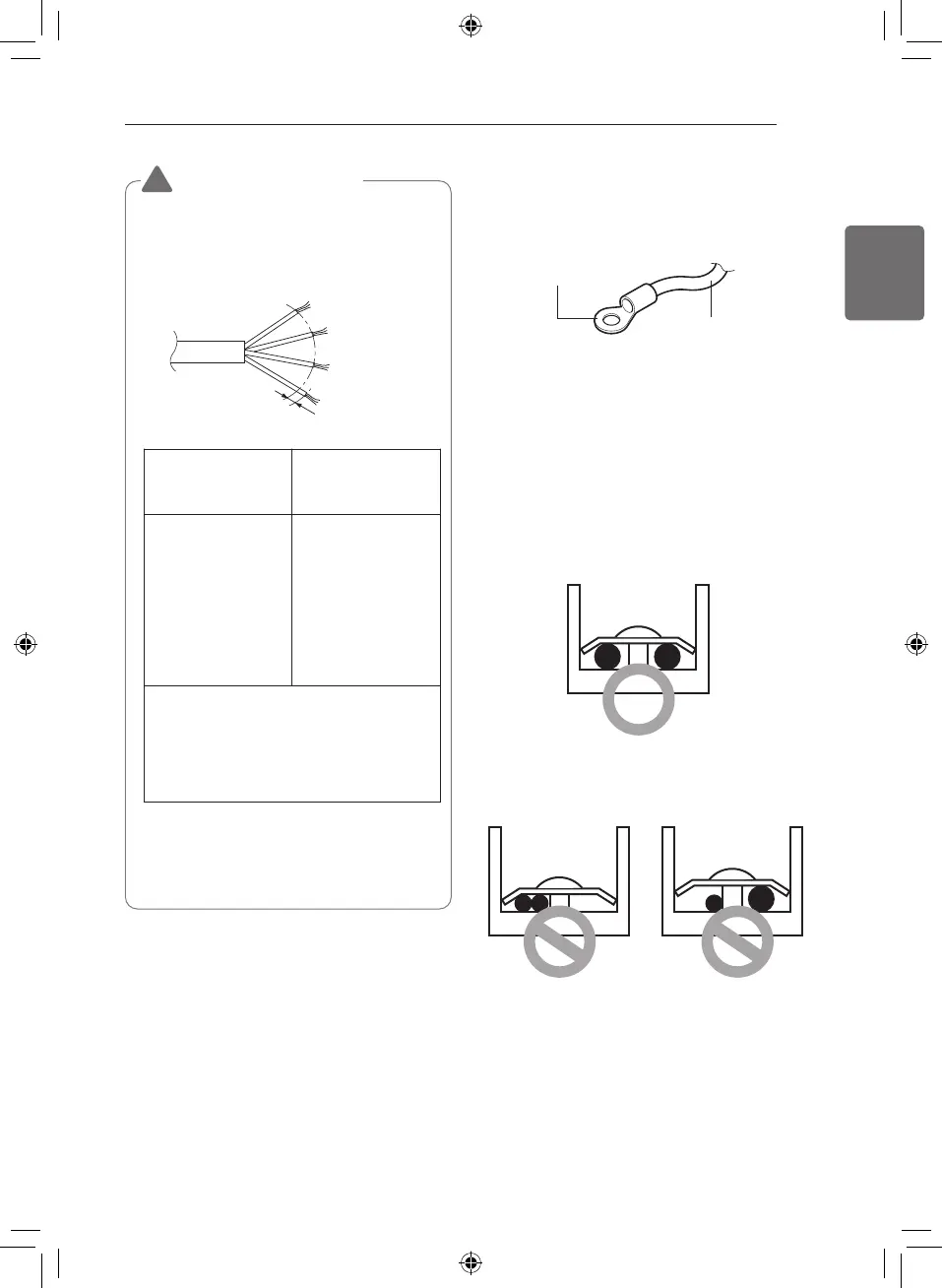

Precauzioni nella posa del cablaggio
elettrico
Usare dei capocorda per le connessioni alla
morsettiera.
Se non sono disponibili, seguire le istruzioni
riportate sotto.
- Non connettere fili di spessore diverso alla
morsettiera (l'allentamento nei fili elettrici può
provocare un calore anomalo.)
- Quando si connettono fili che sono dello stesso
spessore, procedere come indicato dalla figura.
- Per il collegamento, usare i cavi di alimentazione
designati e collegarli in modo sicuro, quindi fissarli
per impedire l'applicazione di pressione esterna
alla morsettiera.
- Usare un cacciavite appropriato per stringere le
viti della morsettiera. Cacciavite con testa piccola
rovinano la testa e non consentendo di stringere.
- Non stringere eccessivamente le viti della
morsettiera per non romperle.
• Il cavo di collegamento connesso all'unità
interna ed esterna dev'essere conforme alle
specifiche seguenti (isolamento in gomma,
tipo H0 5RN-F approvato da HAR o SAA).
• Se il cavo di alimentazione è danneggiato,
dev'essere sostituito con un cavo o un
assemblaggio speciale disponibile presso il
produttore o il tecnico di assistenza.
ATTENZIONE
!
Corrente nominale
del dispositivo A.
Sezione trasversale
nominale mm
2
≤ 0.2
> 0.2 E ≤ 3
> 3 E ≤ 6
> 6 E ≤ 10
> 10 E ≤ 16
> 16 E ≤ 25
> 25 E ≤ 32
> 32 E ≤ 40
> 40 E ≤ 63
Cavo di canutiglia
0.5
0.75
1.0 (0.75)
1.5 (1.0)
2.5
4
6
10
NOTA Per i cavi di alimentazione forniti con i
dispositivi multi-fase, la sezione trasversale
nominale dei conduttori si basa sul massimo
della sezione trasversale dei conduttori per
fase, al collegamento del cavo di
alimentazione ai morsetti del dispositivo.
