INSTALACIÓN DE LA UNIDAD INTERIOR
13
ESPAÑOL

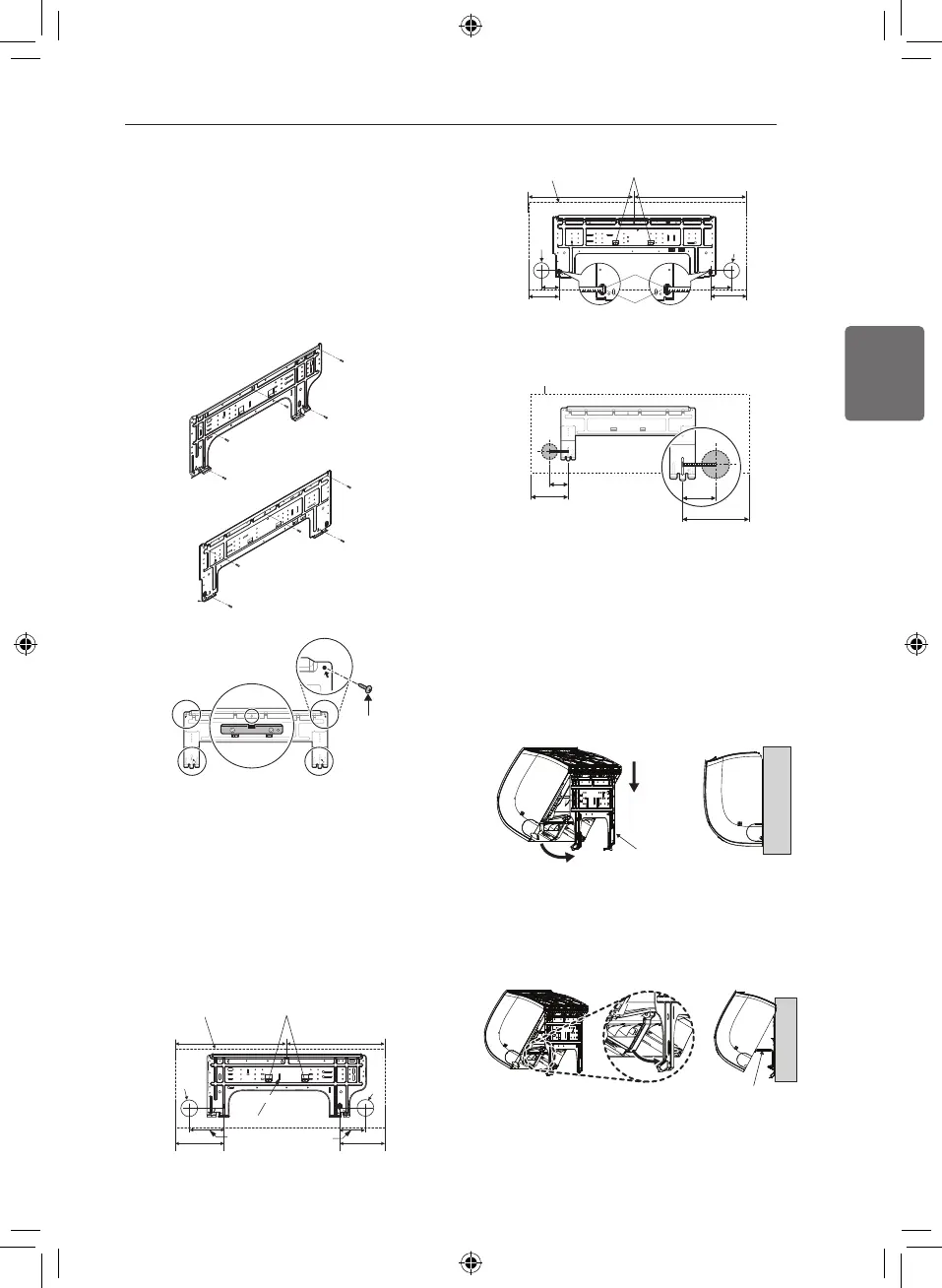

Fijación de la placa de instalación
La pared que seleccione debe ser lo suficiente fuerte y
sólida para evitar la vibración
1 Monte la placa de instalación en la pared con tornillos
de tipo “A”. Si monta la unidad en una pared de
cemento, use pernos de anclaje.
- Monte la placa de instalación horizontalmente
alineando la línea central utilizando un nivel.
Instalación de la unidad de interior
1 Enganche la unidad de interior en la parte superior de
la placa de instalación.(Enganche los tres ganchos de
la parte superior de la unidad de interior con el borde
superior de la placa de instalación). Asegúrese de que
los ganchos están bien sujetos moviéndolos a derecha
e izquierda.
2 Desbloquee el soporte de conductos del chasis y
móntelo entre el chasis y la placa de instalación para
separar la parte inferior de la unidad de interior de la
pared.
2 Mida la pared y marque la línea central. También es
importante tener cuidado con relación a la ubicación
de la placa de instalación. El recorrido del cableado a
las tomas de corriente se hace típicamente por la
pared. Taladre un orificio en la pared para que las
conexiones de conductos puedan realizarse con
seguridad.
(Unidad: mm)
194152
Ø 65
Conducto posterior derecho
Conducto posterior izquierdo
Ø 65
C tipo : 134C tipo : 98
C tipo
C tipo : 418 C tipo : 418
Coloque un nivel en la pestaña levantada
Contorno de la unidad
Placa de instalación
C tipo : 494 C tipo : 504
Coloque un nivel en la pestaña levantada
Marco de la unidad interior
Contorno de la unidad
83
C tipo: 134
Cinta de
medir
Ø 65
83
Colgador de la
cinta de medir
Ø 65
C tipo: 150
(Unidad: mm)
(Unidad: mm)
Conducto posterior derecho
Conducto posterior izquierdo
86
c
d
160
213
131
