14

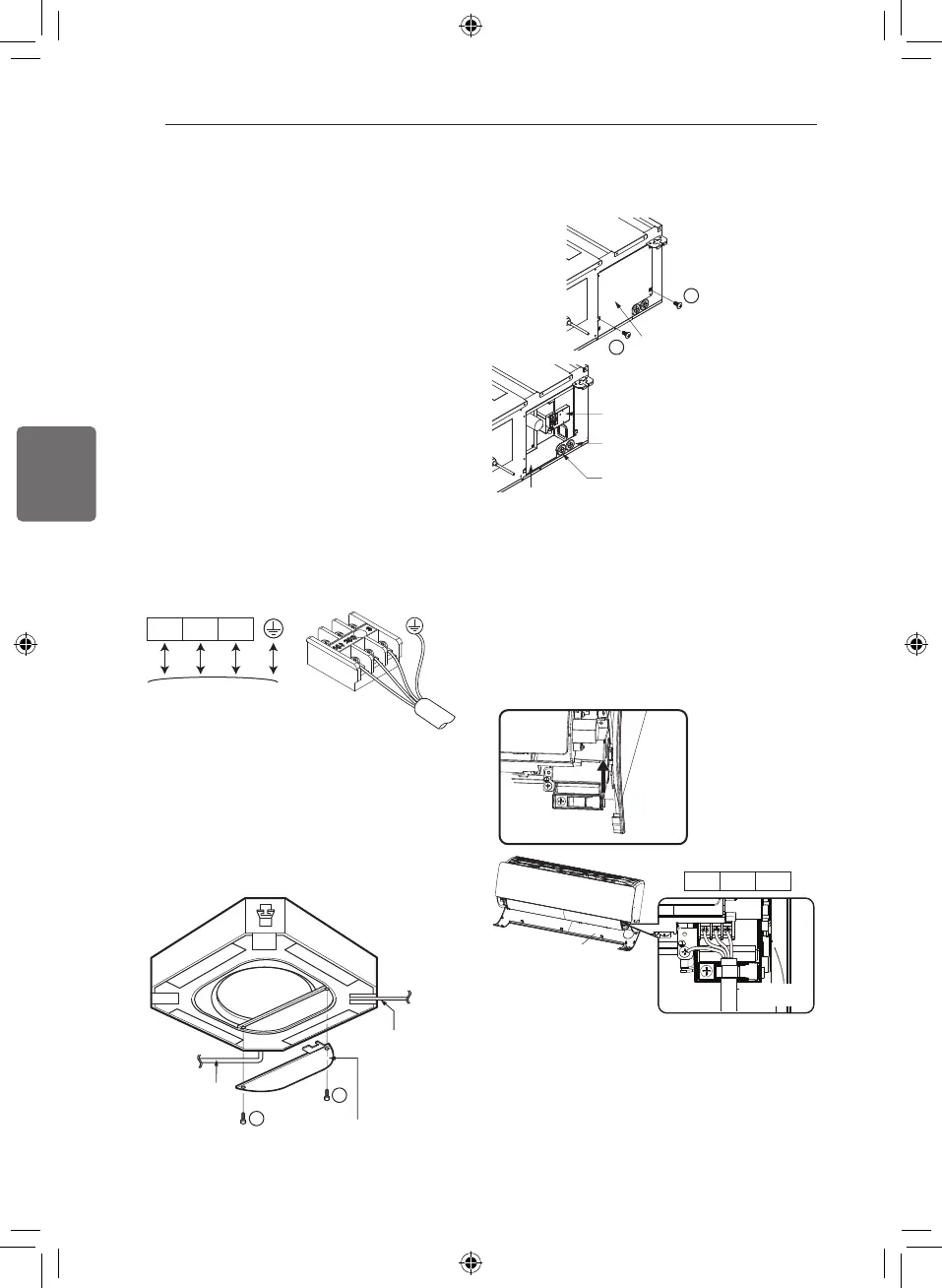

INSTALLATION ÉLECTRIQUE
FRANÇAIS
Instructions générales
- L'ensemble des pièces et matériaux fournis sur
site, ainsi que l'installation électrique, doivent se
conformer aux normes locales. Utilisez des fils de
cuivre uniquement.
- Suivez le schéma électrique présent sur le corps
de l'appareil pour brancher l'unité extérieure, les
unités intérieures et la télécommande.
- Tous les branchements électriques doivent être
effectués par un électricien agréé.
Branchements électriques
Branchez individuellement les fils sur les bornes de
la carte de commande suivant le raccordement de
l'unité extérieure.
Assurez-vous que la couleur des fils de l'unité
extérieure et le numéro des bornes correspondent
à ceux de l'unité intérieure.
INSTALLATION ÉLECTRIQUE
1(L) 2(N) 3
Raccordé à l'unité
intérieure ou au
Caja de control
Tapa de la caja de control
(En la que se ubica la conexión
del cableado eléctrico)
Placa del terminal de control
Cable del controlador remoto
Cable de conexión entre la unidad
interior y la exterior.
1
1
Cordon de la
télécommande
Cordon de
raccordement
entre l'unité
intérieure et
l'unité extérieure
Couvercle de la télécommande
(sur lequel le branchement
électrique est effectué)
1
1
- Ouvrez le couvercle du boîtier de contrôle et
connectez le câble de la télécommande et les
câbles d'alimentation internes.
- Retirez le couvercle de la télécommande pour
effectuer le branchement entre l'unité intérieure
et l'unité extérieure. (Retirez les vis ①)
- Fixez le cordon à l'aide du serre-fils.
(1) Ouvrez le décor
(2) Dévisser la vis de C / Box
(3) Faites glisser le couvercle de la plaque
métallique
(4) Connectez le câble de raccordement
(5) Une fois les câbles connectés, assemblez
le couvercle de la plaque métallique à l'aide
d'une is.
* La fonctionnalité peut être modifiée selon le
type de modèle.
Décor
Câble
d'alimentation
1(L) 2(N) 3(C)
