LG CL18F User Manual

9

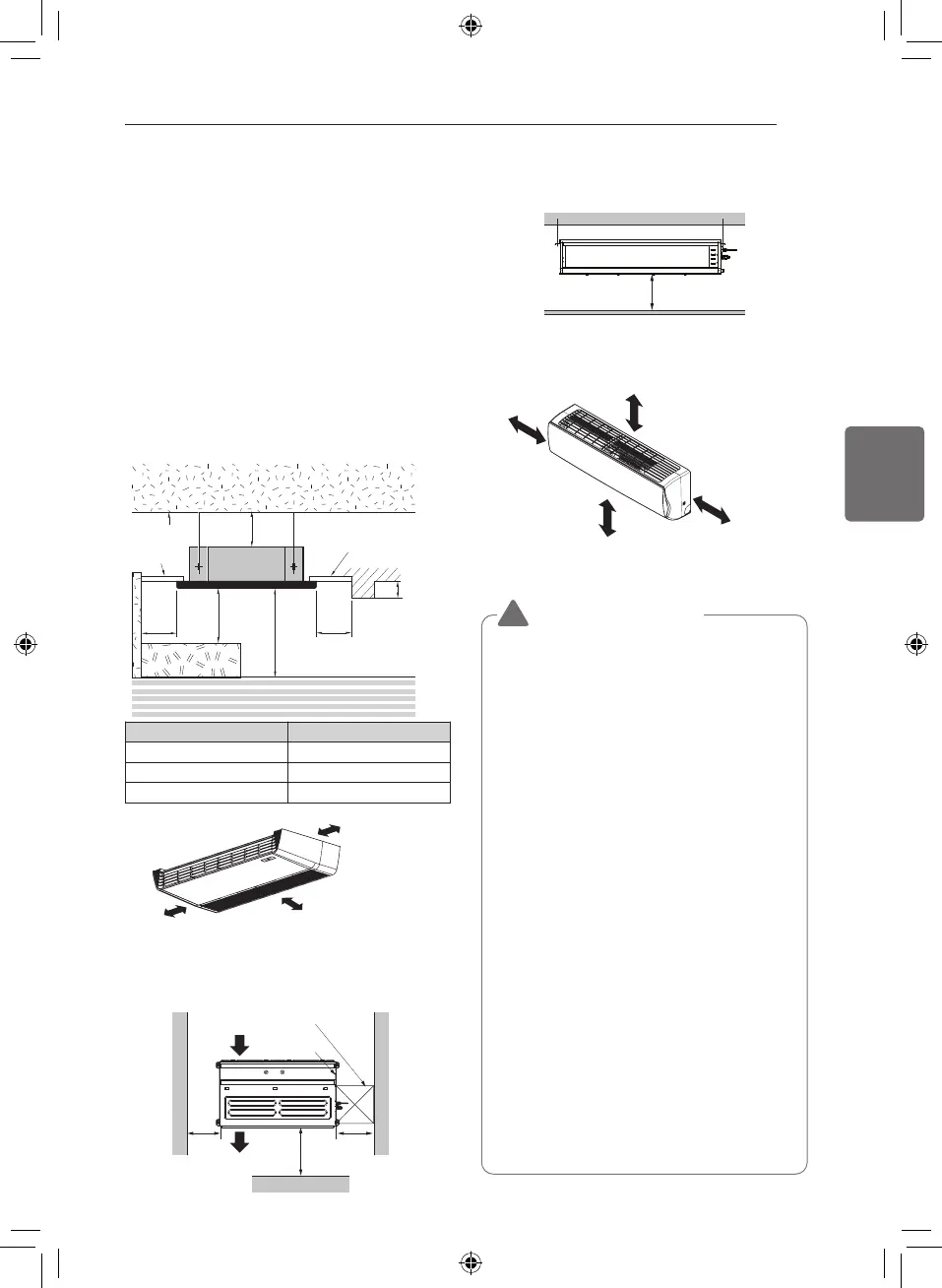

EMPLACEMENT D'INSTALLATION
FRANÇAIS
EMPLACEMENT
D'INSTALLATION
• La dimension "H" indiquée est nécessaire pour obtenir une
inclinaison suffisante afin d'évacuer l'eau, comme illustré dans la
figure.
* Le composant peut varier selon le modèle.
Unité : mm
Plafond
Dalle de
plafond
Dalle de plafond
H
1 000
ou plus
500 ou
plus
500 ou
plus
300 ou moins
At least 1 800 H ou moins
Sol
10 ou
plus
Châssis H
TU/TT 3 300
TQ/TR/TP/TP-B 3 600
TN/TM/TM-A 4 200
Plus de 200
Plus de 100
Plus de 2 300
Plus de 100
(Unité : mm)
Avant
Trappe de maintenance 600 x 600
Boîtier de contrôle
Évents de sortie d'air
Évents d'entrée d'air
600
ou plus
600
ou plus
1 000
ou plus
(unité : mm)
Vue de haut
Vue latérale
Plus de 700
Plus de 700
Plus de 300
(Unité : mm)
- L'unité ne doit pas être installée à proximité d'une source de
chaleur ou de vapeur.
- Aucun obstacle ne doit gêner la circulation de l'air.
- L'unité doit être installée dans une pièce bien ventilée.
- L'emplacement choisi doit permettre une évacuation facile de
l'eau.
- Cet emplacement doit prévenir tout risque de nuisance sonore.
- N'installez pas l'unité près d'une porte.
- Respectez la distance minimale (indiquée par les flèches)
séparant l'unité d'un mur, du plafond ou de tout autre obstacle.
- L'unité intérieure doit être facilement accessible pour les travaux
d'entretien.
(unité : mm)
H=20 ou plus
Faites tres attention lorsque vous transportez le climatiseur.
• Une personne seule ne doit pas transporter l'appareil des
l'instant ou son poids depasse les 20 kg.
• Certains produits utilisent des bandes de ruban adhesif
pour l'emballage. N'utilisez pas ces bandes pour
transporter le climatiseur, car cela est dangereux.
• Ne touchez pas les ailettes de l'echangeur thermique a
mains nues. Vous risquez sinon d'avoir une coupure aux
mains.
• Dechirez et jetez les sacs en plastique utilises pour
l'emballage afin d'eviter que les enfants ne jouent avec
ces materiaux. Si des enfants jouent avec un sac en
plastique qui n'a pas ete dechire, ils risquent de s'etouffer.
• Lorsque vous transportez l'unite exterieure, veillez a ce
qu'elle soit soutenue par les quatre points. Si vous la
transportez et la soulevez alors qu'elle n'est soutenue que
par trois points, l'unite exterieure peut etre instable et
risque de basculer.
• Utilisez deux courroies de 8 m de long minimum.
• Placez des cartons ou tissus supplementaires a l'endroit
ou le coffret est au contact de l'elingue afin d'eviter tout
dommage.
• Remontez l'unite en vous assurant qu'elle est soulevee au
niveau de son centre de gravite.
ATTENTION
!
