14

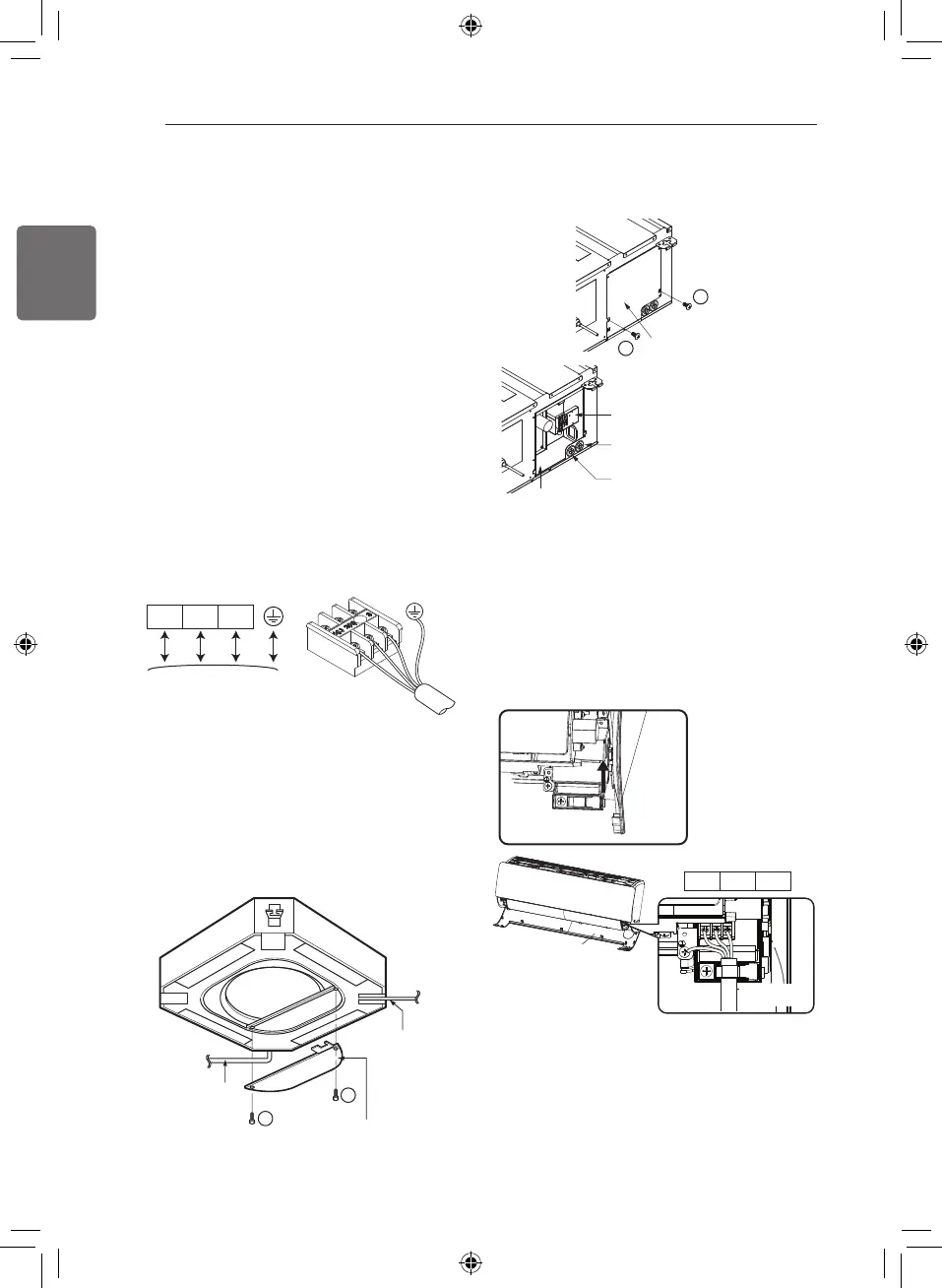

CABLAGGIO ELETTRICO
ITALIANO
Istruzioni generali
- Per tutte le parti e i materiali installati sul campo, i
lavori elettrici devono conformarsi alle normative
locali. Utilizzare esclusivamente fili in rame.
- Seguire il "DIAGRAMMA DI CABLAGGIO”
allegato al corpo dell'unità per cablare l'unità
esterna, le unità interne e il telecomando.
- Tutti i cablaggi devono essere svolti da un
elettricista autorizzato
Collegamento del cablaggio
Collegare singolarmente i fili ai terminali situati sulla
scheda di controllo secondo il collegamento
all’unità esterna.
Verificare i colori dei fili dell'unità esterna e i n.
terminali. I n. e i colori devono essere
rispettivamente gli stessi dell'unità interna
CABLAGGIO ELETTRICO
1(L) 2(N) 3
Collegato a unità
interna. Unità B.D.
Cavo
telecomando
Cavo di
collegamento
tra unità esterna
e unità interna
Coperchio della centralina
(Sul quale viene eseguito
allacciamento elettrico)
1
1
Centralina
Coperchio della centralina
(Sul quale viene eseguito
allacciamento elettrico)
Piastra centralina
Cavo telecomando
Cavo di collegamento tra unità
esterna e unità interna
1
1
- Aprire il coperchio della scatola di controllo e
connettere il cavo del telecomando ed i fili di
alimentazione interni.
- Rimuovere il coperchio della centralina del
telecomando per eseguire le connessioni
elettriche tra unità interna e unità esterna.
(Rimuovere le viti ①)
- Usare un morsetto per fissare il cavo.
(1) Apri l'arredamento
(2) Svitare la vite di C / Box
(3) Far scorrere verso l'alto il coperchio della
piastra metallica
(4) Collegare il cavo di collegamento
(5) Dopo aver completato il collegamento dei
cavi, assemblare il coperchio della piastra
metallica con una vite.
* La funzionalità può essere modificata in
base a un tipo di modello.
Arredamento
Cavo di collegamento
dell'alimentazione
1(L) 2(N) 3(C)
