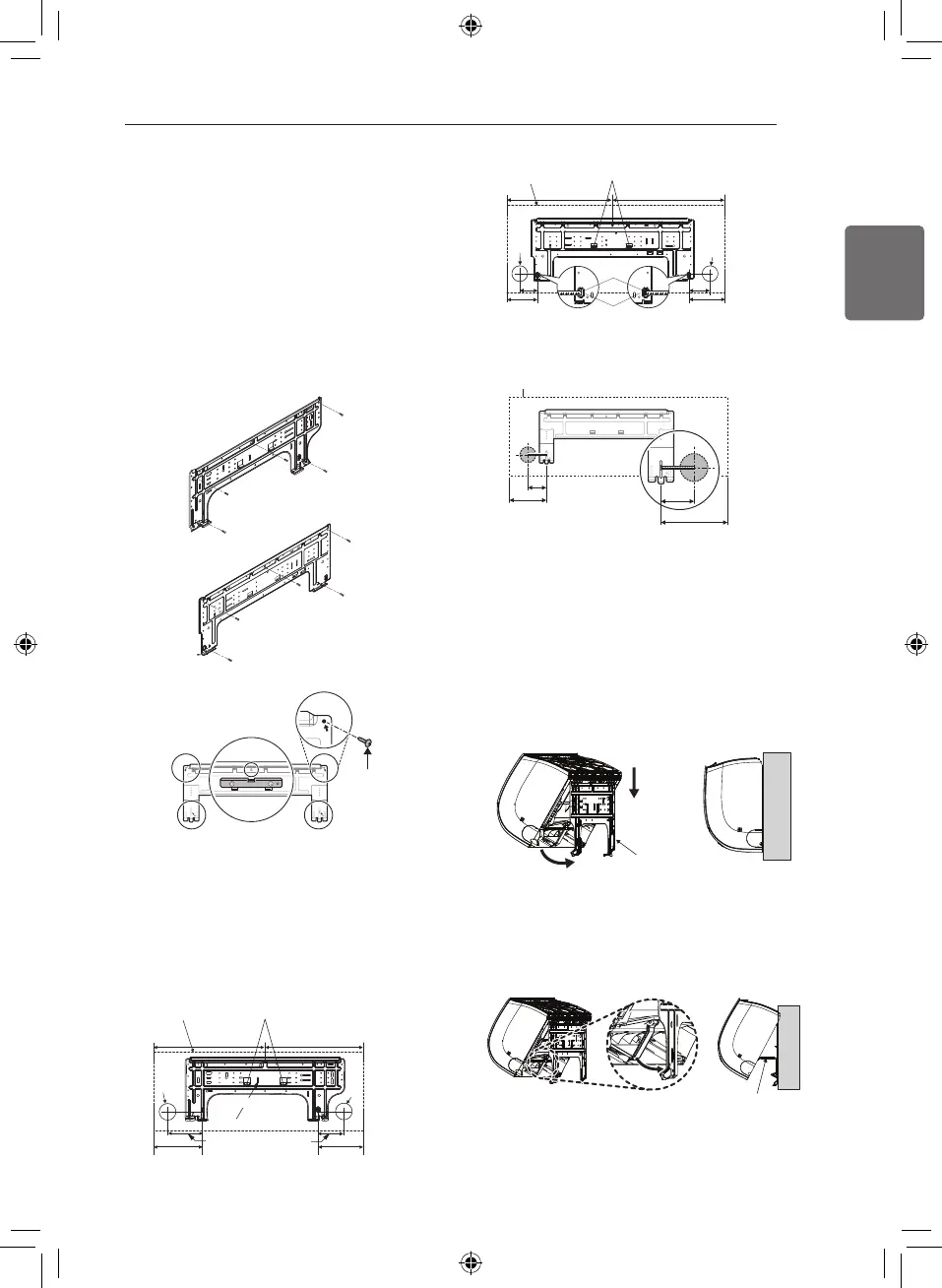

INSTALLAZIONE DELLUNITÀ INTERNA
13
ITALIANO
Fissaggio della piastra di
installazione
Il muro scelto deve essere forte e solido
sufficientemente da evitare vibrazioni.
1 Montare la piastra di installazione sulla parete
mediante viti di tipo "A" Se l’unità viene montata
su pareti in calcestruzzo, utilizzare bulloni di
ancoraggio.
- Montare la piastra di installazione
orizzontalmente allineando la linea centrale
con una livella.
Installazione dell’unità interna
1 Appendere l’unità interna sulla parte superiore
della piastra di installazione (fissare i tre ganci
nella parte superiore dell’unità interna al bordo
superiore della piastra di installazione). Verificare
che i ganci siano saldamente alloggiati sulla
piastra di installazione spostandoli verso destra
e verso sinistra.
2 Sbloccare il supporto della tubatura dal telaio e
montarlo tra il telaio e la piastra di installazione
per separare la parte inferiore dell’unità interna
dalla parete.
2 Misurare la parete e contrassegnare la linea
centrale. È importante fare attenzione alla
posizione di installazione dei cablaggi alle prese
di uscita. Questi generalmente sono attraverso
le pareti. La foratura delle pareti per il
collegamento delle tubature deve essere
praticata con molta attenzione.
(Unità: mm)
194152
Ø 65
Tubatura posteriore destra
Tubatura posteriore sinistra
Ø 65
C tipo : 134C tipo : 98
C tipo
C tipo : 418 C tipo : 418
Collocare una livella sulla linguetta sollevata
Profilo unità
Piastra di installazione
