12

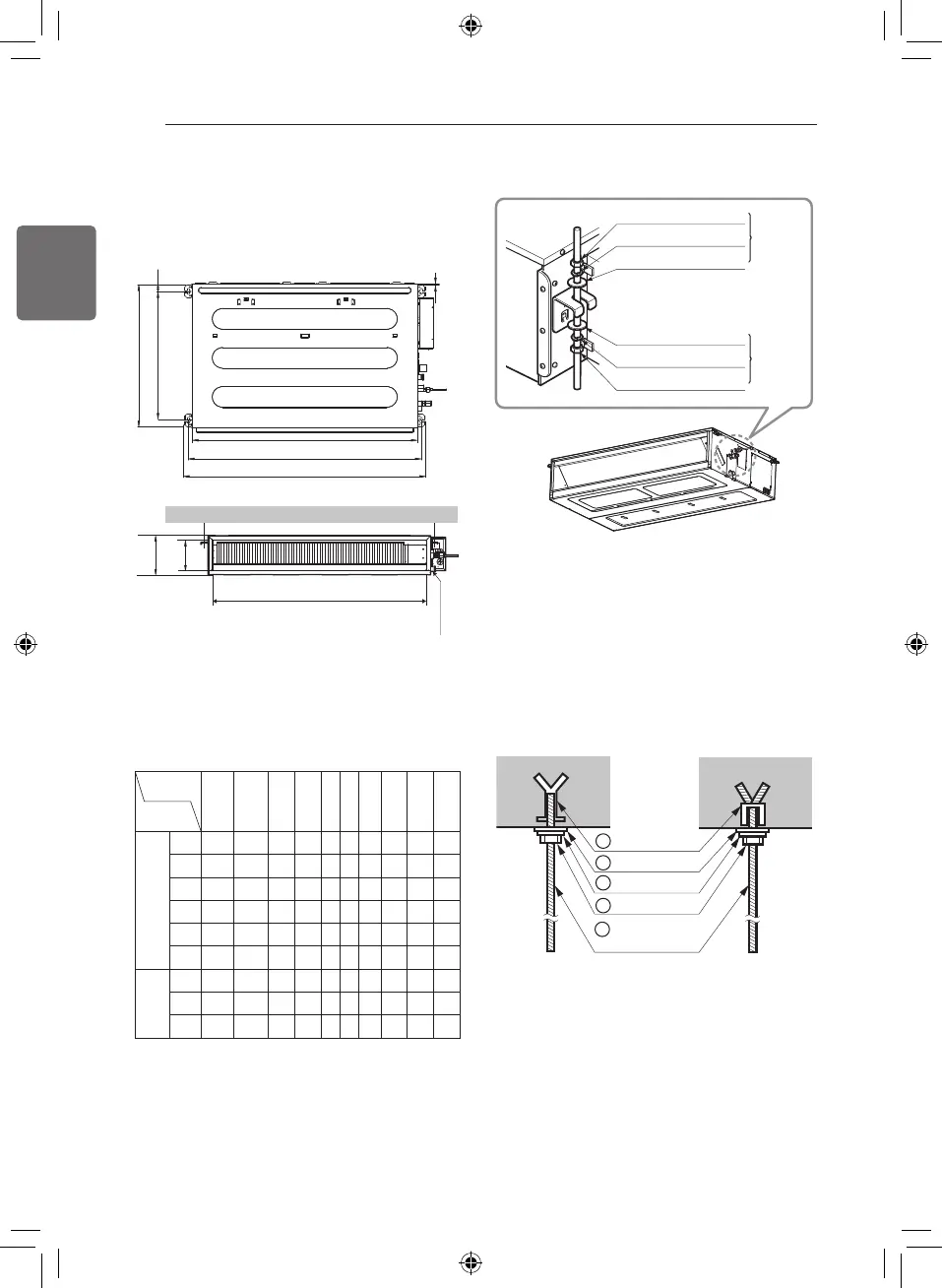

INSTALLAZIONE DELLUNITÀ INTERNA
ITALIANO
C
E
G
D
F
I
A
J
B
H
Foro di scarico
(Unità: mm)
Dado M10
Rondella Dist M10 SP
Rondella M10
X 4
X 4
(Fornitura
locale)
X 4
Dado M10
Rondella Dist M10 SP
Rondella M10 X 4
X 4
(Fornitura
locale)
X 4
1 Ancoraggio
Costruzione
vecchia
Costruzione
nuova
2 Rondella piastra
3 Rondella elastica
4 Dado
5
Bullone di
sospensione
• Fornitura locale:
① Ancoraggio
② Rondella piastra - M10
③ Rondella elastica - M10
④ Dado - W3/8 or M10
⑤ Bullone di sospensione - W3/8 or M10
* Questo particolare può cambiare in funzione del
prodotto.
Posizione del bullone di sospensione
• Applicare un giunto gommato tra gruppo e conduttura
al fine di assorbire le vibrazioni inutili.
• Applicare un accessorio filtro sul foro di ritorno dell’aria
Posizione del bullone della consolle
- Inserire l’ancoraggio e la rondella sui bulloni
di sospensione per bloccare i bulloni di
sospensione al soffitto.
- Montare i bulloni di sospensione per
ancorare saldamente.
- Fissare le piastre di installazione sui bulloni di
sospensione (regolare il livello a occhio)
usando dadi, rondelle e rondelle elastiche.
Dimensioni
Telaio
A B C D E F G H I J
Statica
bassa
L1 733 772 628 700 36 190 20 660 155 700
L2 933 972 628 700 36 190 20 860 155 900
L3 1133 1172 628 700 36 190 20 1060 155 1100
L4 733 772 338 460 36 190 20 660 148 700
L5 933 972 338 460 36 190 20 860 148 900
L6 1133 1172 338 460 36 190 20 1060 148 1100
Statica
media
M1 933.4 971.6 619.2 700 30 270 15.2 858 201.4 900
M2 1 283.4 1 321.6 619.2 689.6 30 270 15.2 1 208 201.4 1 250
M3 1 283.4 1 321.6 619.2 689.6 30 360 15.2 1 208 291.4 1 250
