INSTALLATION DE L'UNITÉ INTERNE
13
FRANÇAIS

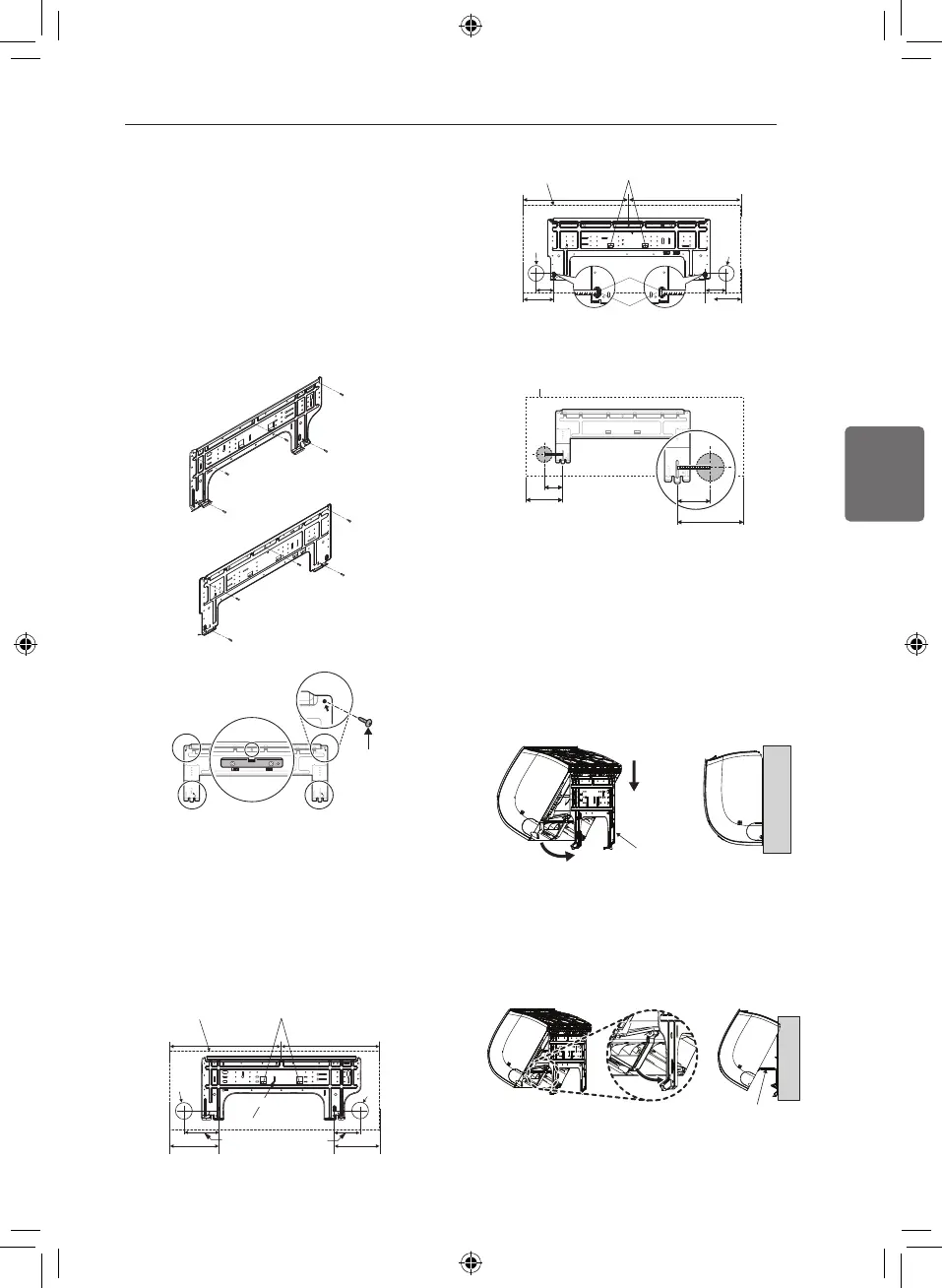

Fixation de la plaque
d’installation
The wall you select should be strong and solid
enough to prevent vibration.
1 Fixez la plaque d'installation sur le mur à l'aide
des vis de type "A". En cas de fixation sur un
mur en béton, utilisez des boulons d'ancrage.
- Fixez la plaque d'installation horizontalement
en alignant la ligne de repère centrale à l'aide
d'un mètre.
Installation de l’unité intérieure
1 Accrochez l’unité intérieure à la partie
supérieure de la plaque d’installation. (Engagez
les trois crochets situés en haut de l’unité
intérieure sur le bord supérieur de la plaque
d’installation.) Vérifiez que les crochets sont
bien en place sur la plaque d’installation en
bougeant latéralement l’unité.
2 Unlock the tubing holder from the chassis
and mount between the chassis and
installation plate in order to separate the
bottom side of the indoor unit from the
wall.
2 Mesurez le mur et marquez la ligne de repère
centrale. Soyez vigilant également dans le choix
de l’emplacement de la plaque d’installation.
L’acheminement des câbles se fait
généralement à travers les murs. Prenez donc
les précautions nécessaires lorsque vous percez
le trou de fixation.
(Unité : mm)
194152
Ø 65
Passage des tuyauteries par la droite
Passage des tuyauteries par la gauche
Ø 65
C Type : 134C Type : 98
C Type
C Type : 418 C Type : 418
Placez un niveau sur les languettes relevées
Plan de l’unité
Plaque d'installation
C Type: 494 C Type: 504
Placez un niveau sur les languettes relevées
Cadre de l'unité intérieure
Plan de l’unité
83
C Type: 134
Mètre ruban
Ø 65
83
Crochet pour
mètre ruban
Ø 65
C Type: 150
(Unité : mm)
(Unité : mm)
Passage des tuyauteries par la droite
Passage des tuyauteries par la gauche
86
c
d
160
213
131
