INSTALACIÓN DE LA UNIDAD INTERIOR
ESPAÑOL
C
E
G
D
F
I
A
J
B
H
Desagüe
Unidad: (mm)
Tuerca M10
Arandela M10 SP
Arandela M10
X 4
X 4
(Suministro
Local)
X 4
Tuerca M10
Arandela M10 SP
Arandela M10
X 4
X 4
(Suministro
Local)
X 4
Edificio antiguo
Edificio nuevo
2
3
4
Anclaje
Arandela
Arandela de lámina
Tuerca
Pernos colgantes
1
5
• No suministrados:
① Anclaje
② Arandela - M10
③ Arandela de lámina - M10
④ Tuerca - W3/8 o M10
⑤ Pernos colgantes - W3/8 o M10
* La placa puede cambiar dependiendo del tipo de
modelo.

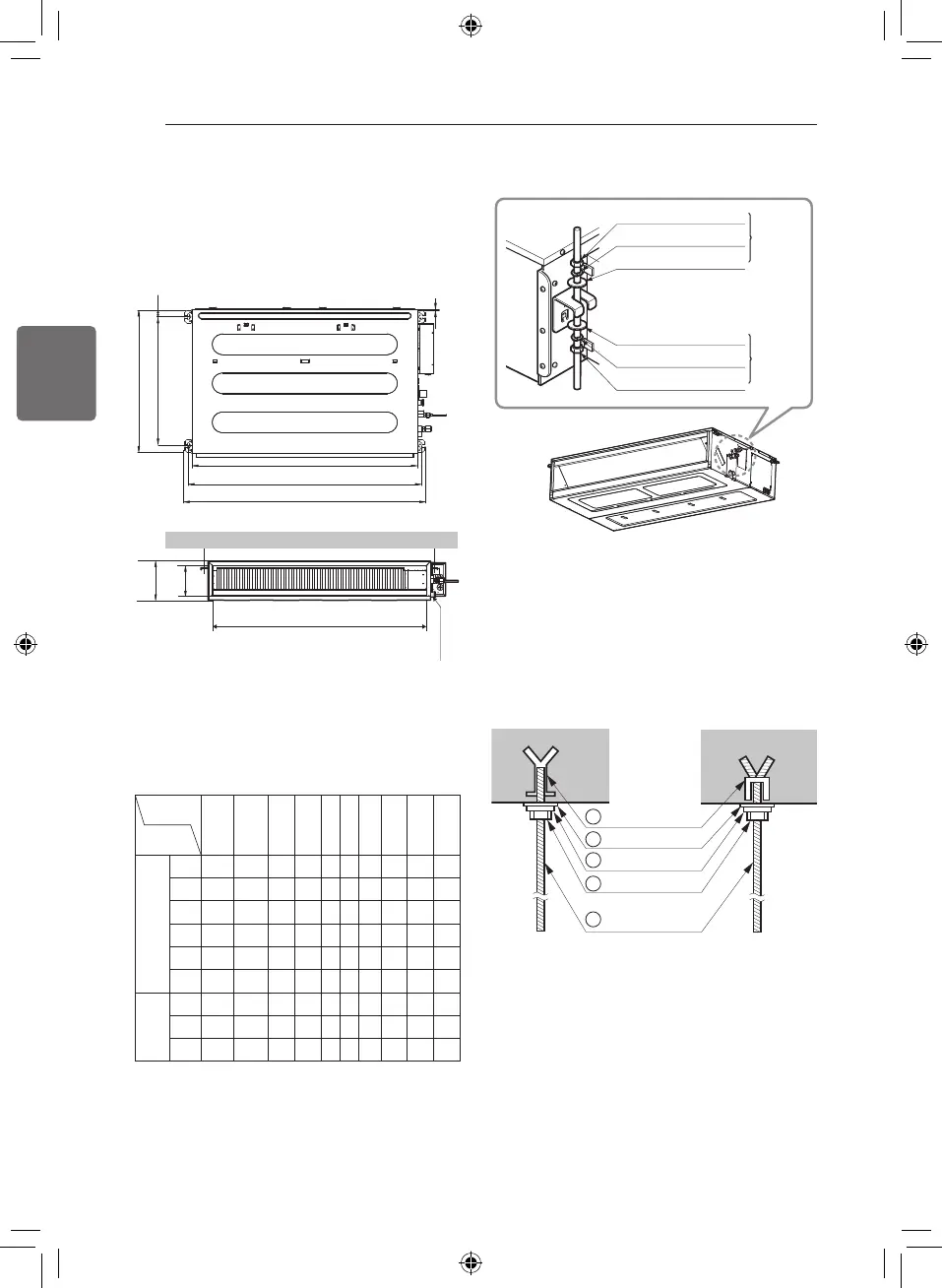

Posición del perno de suspensión
- Aplique una goma de juntas entre la unidad y las
conducciones para absorber las vibraciones
innecesarias.
- Aplique un accesorio de filtro en el retorno de aire.
Posición del perno de la consola
- Inserte el anclaje y la arandela en los pernos colgantes
para fijar los pernos colgantes al techo.
- Monte los pernos colgantes para sujetar con firmeza el
anclaje.
- Asegure las láminas de instalación en los pernos
colgantes (ajuste el nivel aproximadamente) usando
tuercas y arandelas de lámina.
Dimension
Chasis
A B C D E F G H I J
Estática
baja
L1 733 772 628 700 36 190 20 660 155 700
L2 933 972 628 700 36 190 20 860 155 900
L3 1133 1172 628 700 36 190 20 1060 155 1100
L4 733 772 338 460 36 190 20 660 148 700
L5 933 972 338 460 36 190 20 860 148 900
L6 1133 1172 338 460 36 190 20 1060 148 1100
Estática
media
M1 933.4 971.6 619.2 700 30 270 15.2 858 201.4 900
M2 1 283.4 1 321.6 619.2 689.6 30 270 15.2 1 208 201.4 1 250
M3 1 283.4 1 321.6 619.2 689.6 30 360 15.2 1 208 291.4 1 250
