TRABAJOS DE CABLEADO ELÉCTRICO
15
ESPAÑOL
Precauciones de colocación del cableado de
corriente eléctrica

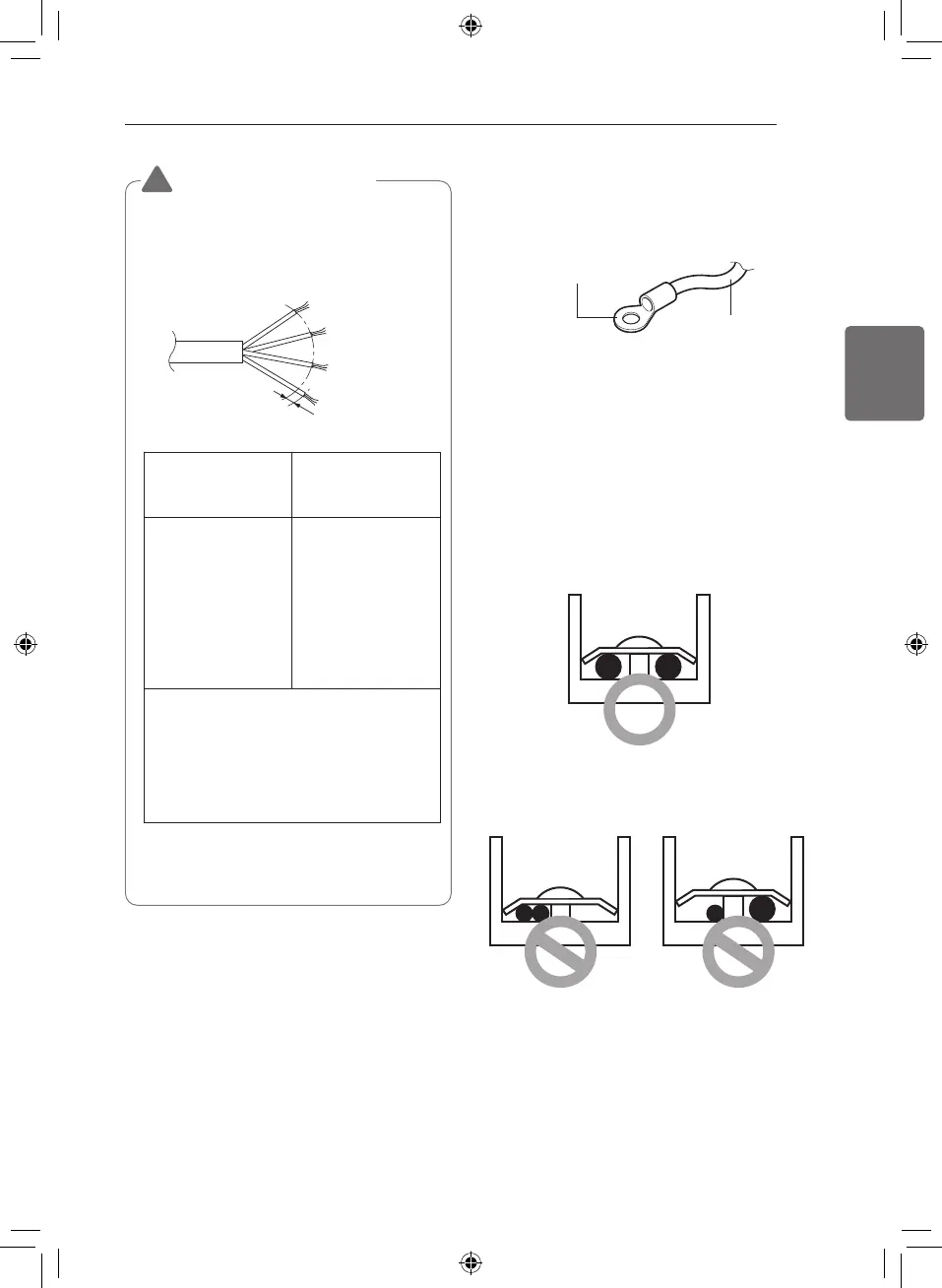

Utilice terminales de presión redondos para las
conexiones al bloque del terminal de corriente.
Cuando no estén disponibles, sigua las instrucciones que
se exponen a continuación.
- No conecte cableado eléctrico con diferentes grosores al
bloque de terminales de corriente eléctrica. (Las
holguras en el cableado eléctrico pueden ocasionar un
calentamiento anormal.)
- Al conectar un cableado eléctrico del mismo grosor, siga
estas instrucciones:
Cable de
corriente eléctrica
Terminal de presión redondo
Conecte un cableado del
mismo espesor a ambas
extremidades.
Se prohíbe conectar
dos cables a la misma
extremidad.
Se prohíbe conectar
cableados de
diferente espesor.
- Para el cableado, use el cable de alimentación designado
y conéctelo firmemente, a continuación, fíjelo para evitar
que la presión exterior afecte al bloque de terminales.
- Use un destornillador adecuado para apretar los tornillos
del terminal. Un destornillador con una punta pequeña
dañaría la cabeza y haría imposible un apretado
adecuado.
- Apretar demasiado los tornillos de los terminales podría
romperlos.
• El cable de conexión conectado a la unidad interior
y exterior debe cumplir con las siguientes
especificaciones (Aislante de goma, tipo H0 5RN-F
aprobado por HAR o SAA).
• Si el cable de alimentación está dañado, sustitúyalo
por un cable o un conjunto especial suministrado
por el fabricante o su servicio técnico.
PRECAUCIÓN
!
20 mm
GN/YL
ÁREA NORMAL
TRANSVERSAL
Potencia nominal del
aparato A.
Área de la sección
transversal nominal
mm
2
≤ 0.2
> 0.2 Y ≤ 3
> 3 Y ≤ 6
> 6 Y ≤ 10
> 10 Y ≤ 16
> 16 Y ≤ 25
> 25 Y ≤ 32
> 32 Y ≤ 40
> 40 Y ≤ 63
Hilo metálico
0.5
0.75
1.0 (0.75)
1.5 (1.0)
2.5
4
6
10
NOTA En los cables de alimentación
incluidos con aparatos multifase, el área de la
sección transversal de los conductores está
basada en el área de la sección transversal
máxima de los conductores por fase en el
punto en el que el cable de alimentación
conecta con los terminales del aparato.
